Устройство стены в грунте



Наша компания, специализирующаяся по устройству ограждений, осуществляет строительство стены в грунте в Москве, Московской области и в других регионах России.

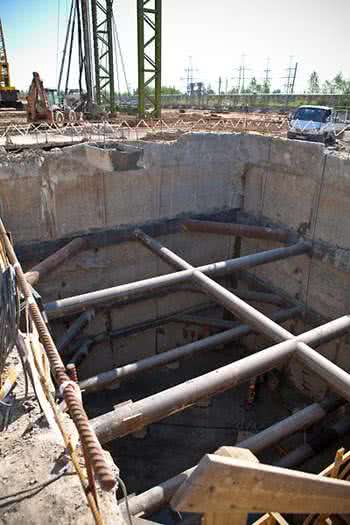

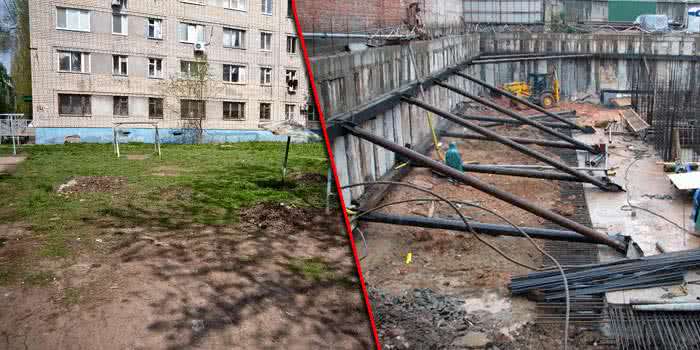

стена в грунте

Что такое «стена в грунте»?

Технология применяется  городах и в районах сплошной застройки, предназначена для строительства подземных сооружений поблизости от эксплуатируемых объектов.

Стена в грунте может быть расположена, например, в центре городских коммуникаций и никак не повлияет на их работу.

Метод заключается в устройстве траншей, внутри которых устанавливается ограждение (чаще железобетонное).

стена в грунтестена в грунте

Ситуации, когда предпочтительна именно эта технология:

  • при устройстве на большой глубине различных сооружений со сложной геометрией;
  • при устройстве линейных инженерных конструкций большой протяженности (например, противофильтрационные завесы);
  • при строительстве в условиях тесной застройки;
  • для быстрого возведения сооружений на влагонасыщенном и обводненном грунте;
  • при строительстве фундаментов, гаражей, коллекторов;
  • при прокладке линий метро и т.д.



АрктикГидрострой устанавливает стену у грунте под ключ

Поставка шпунта, монтаж, обратный выкуп. Опыт работы - более 10 лет.

По всем вопросам звоните: 8 800 707-72-09



Плюсы и минусы устройства стены в грунте

У стены в грунте есть ряд преимуществ:

  • метод деликатный благодаря отсутствию вибраций. Можно использовать без риска повредить расположенным поблизости постройкам;
  • практически нет шума;
  • нет необходимости в мерах по водопонижению и цементации грунта;
  • сравнительно небольшой объем земляных работ;
  • низкая энергоемкость, высокая скорость;
  • нет необходимости перекрывать движение транспорта и приостанавливать работу коммуникаций;
  • экономичность;
  • возможность установки на большой глубине;
  • возможность работать в стесненных условиях, где нет места для маневра обычной строительной техники.
Важно!

Есть и минусы. Точнее, ограничения:

  • метод не используется на территориях с сильными подземными течениями;
  • при обнаружении остатков каменной кладки, металлоконструкций, крупных кусков бетона;
  • на рыхлых грунтах;
  • при наличии в грунте крупных полостей и пустот.

Наши эксперты на месте оценят специфику грунта на вашем объекте и дадут рекомендации по поводу целесообразности применения технологии.

Смотрите на видео, как делается стена в грунте в нашей компании:



Методы устройства стены в грунте

Различают сухой и мокрый способ устройства этого ограждения. Сухой – это стенка из буросекущих свай. Используется на стабильных сухих грунтах.

стенка из буросекущих свай

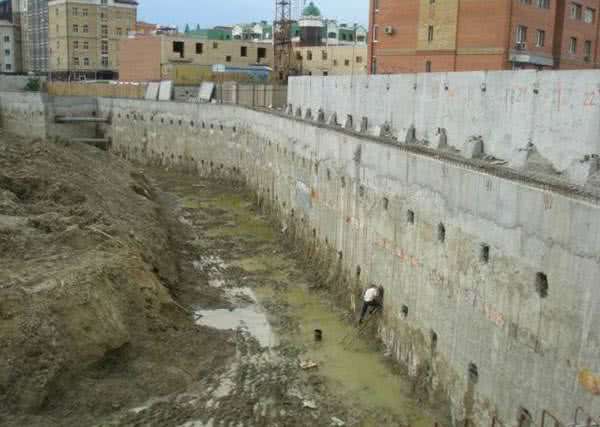

Мокрый способ применяется на вязких водонасыщенных грунтах. Траншею заполняют тиксотропным глинистым раствором, который покрывает грунт водонепроницаемой пленкой, после чего заливают монолитную бетонную стенку.

монолитная бетонная стенка в грунте

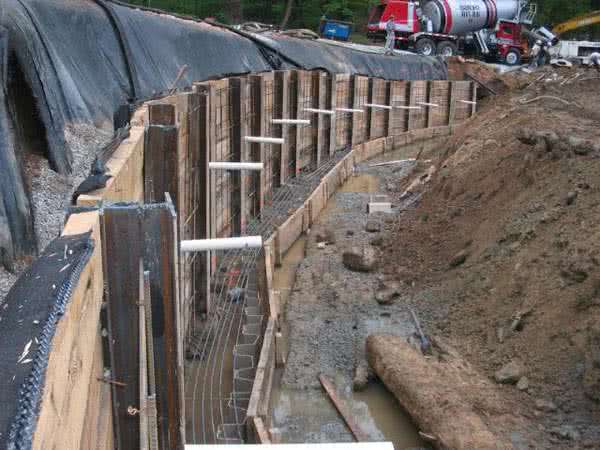

Еще один вариант – ограждение из металлошпунта.

ограждение из металлошпунта

Преимущества шпунтовой стенки:

  • не требуется большой объем бетона;
  • не нужно время на застывание бетона;
  • дешевизна и высокая производительность.

Если вы свяжетесь с нами, мы поможем вам выбрать подходящий вариант устройства ограждения.



Вы можете заказать работы по устройству стены в грунте в нашей компании
Цена устройства шпунтового ограждения, переброски сваебойной и бурильной техники – самая низкая в регионе.

По всем вопросам звоните: 8 800 707-72-09



СНиП на монтаж стены в грунте

Монтаж ограждения регламентируется следующими нормативами:

  • 3.02.01-87 СНиП – земляные сооружения, фундаменты;
  • 45.13330.2012 СП – актуализированная редакция предыдущего документа.

Перед началом работ составляется технологическая карта, которая включает в себя следующую информацию:

  • характеристики грунта;
  • параметры траншеи – ширина, глубина;
  • необходимая техника;
  • регламент работ;
  • требования к материалам;
  • контроль и приемка;
  • расчет необходимых материалов и оборудования;
  • график работы специалистов и техники;
  • нормативные документы.

Технология устройства стены в грунте

Возведение стенки из буросекущих свай осуществляется в два этапа:

  • бурятся и бетонируются скважины через одну;
  • в промежутках тоже бурят скважины, армируют и заполняют бетоном. При этом вторую партию частично врезают в первую, за счет чего получается сплошное ограждение. Армированию таким образом подвергается каждая вторая свая.

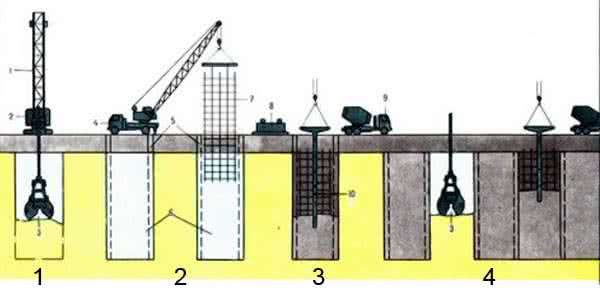

При мокром методе работа выполняется не сразу по всему периметру, а т.н. захватками – фрагментами 3-10 метров с такими же промежутками между ними.

  1. Откопать на небольшом участке вертикальную траншею проектной глубины шириной 0,4-2 метра (толщина стены в грунте).
  2. Обработать стенки траншеи раствором на основе бентонитовой глины.
  3. Установить на границе захватки ограничитель из железобетонного двутавра.
  4. Выполнить армирование стены в грунте: погрузить в траншею, в тиксотропный раствор, арматурный каркас.
  5. Заполнить канаву бетонным раствором через бетонопровод начиная со дна и постепенно извлекая ограничитель (последний удаляется не всегда).
  6. По мере набора бетоном прочности извлекать оставшийся грунт между захватками, устанавливать арматуру и бетонировать.

Технология устройства стены в грунте

Кроме монолитного бетона для устройства стенки могут использоваться железобетонные панели 20-30 тонн (иногда меньше). Стыки между блоками заполняют монолитным бетоном.

Распорная система стены в грунте

С увеличением глубины котлована усиливается боковое давление грунта на его стенки. Необходимо их укрепление.

Как меняется нагрузка по мере заглубления:

  • на глубине до 4 метров при условии водопонижения достаточно разреженных свай сечением 30 см и деревянной забирки;
  • 5-6 метров – стена в грунте толщиной 0,6 метра или частокол из буросекущих свай диаметром 0,6;
  • на 7-8 метрах даже стенку 1,2 метра нужно усиливать дополнительно.

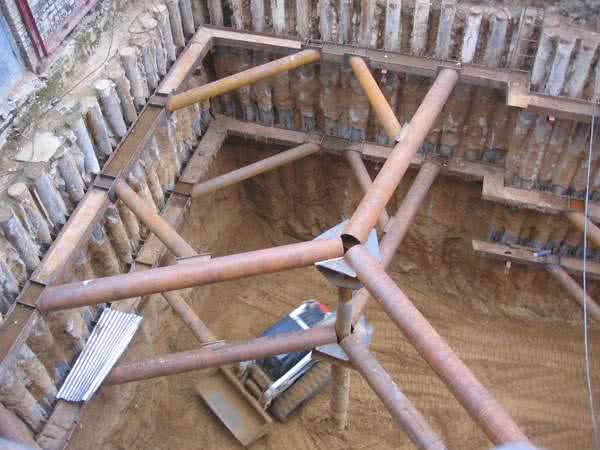

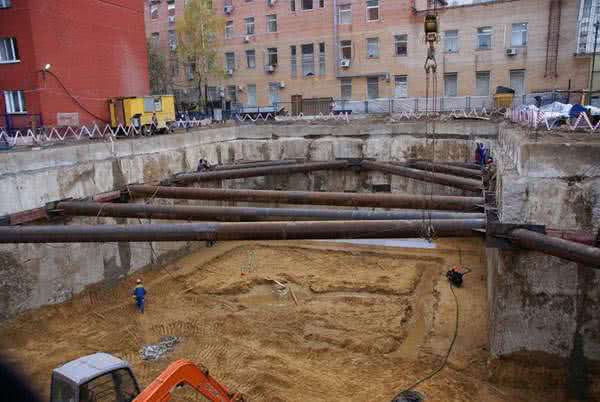

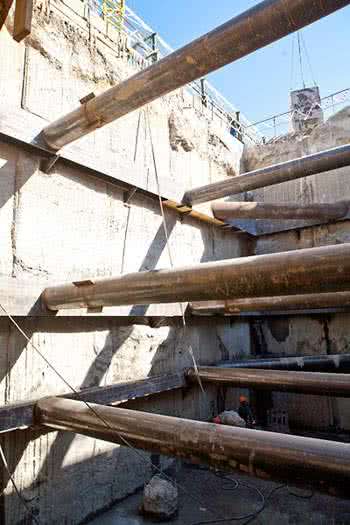

Для усиления применяется распорная система. На 6-метровой глубине при ширине котлована 8-12 м в этом качестве используются стальные трубы сечением 40-60 см. При дальнейшем увеличении глубины – 2 уровня распорок, 3 или больше.

Распорная система стены в грунте

Распорная система стены в грунте

При расширении траншеи увеличивают сечение труб или устанавливают для распорок дополнительные опоры – например, подкосы, опирающиеся на дно котлована. В качестве распорок могут также использоваться перекрытия подземной части сооружения.

Как заказать устройство стены в грунте в нашей организации

Наша компания занимается устройством ограждений по всей стране. Мы выполним стену в грунте в кратчайшие сроки и по адекватной цене. Стоимость работ стены в грунте зависит от ее толщины, глубины, удаленности объекта и условий работы.

Важно!
Мы выполняем также монтаж шпунтовых ограждений для любых строительных целей – укрепление стенок котлованов, береговых линий, гидротехнических объектов и т.д.

Для вас:

Чтобы связаться с нами, позвоните или заполните форму на сайте. Наш специалист перезвонит вам в ближайшее время. С ним можно согласовать виды и объем работ, определить приблизительную стоимость заказа.

Окончательная стоимость будет фигурировать в договоре. Договор составляется по результатам оценки нашего эксперта после выезда к вам на объект.



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.
