ПОСТАВКА, ПОГРУЖЕНИЕ И ИЗВЛЕЧЕНИЕ ЛЮБОГО ШПУНТА
ВИБРОПОГРУЖАТЕЛЯМИ С ОБРАТНЫМ ВЫКУПОМ
в Москве и Московской области

Шпунт Ларсена ДМКД

Поставка, монтаж и обратный выкуп шпунта Ларсена Днепровского металлургического комбината

Большой ассортимент шпунтовый свай ДМКД по актуальным ценам с доставкой на объект. Наличие на складе в Москве. Вы можете купить шпунт Днепровского металлургического комбината новый и б/у.

Предлагаем услуги по погружению шпунтовых свай и выполняем монтаж любых шпунтовых ограждений под ключ. Также осуществляем выемку (демонтаж) шпунта и дальнейший выкуп на выгодных условиях в кратчайшие сроки



Реализуем со склада в Москве весь сортамент
шпунта Ларсена ДМКД

Корытный шпунт Ларсена (профиль Л)

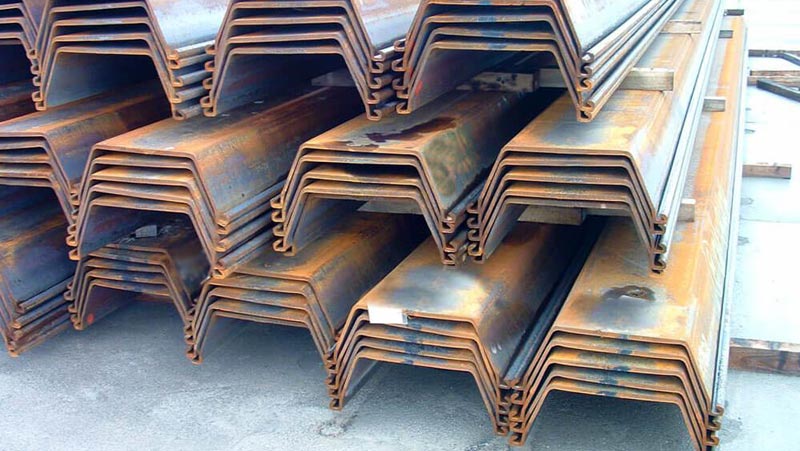

Шпунт Ларсена Л5-УМ
Доставка: по всей России
Длина:
от 6м до 12м
Размер
B= 500 mm, H= 470 mm, S= 23,0 mm, T= 11,0 mm
Масса:
113,9 кг/п.м.

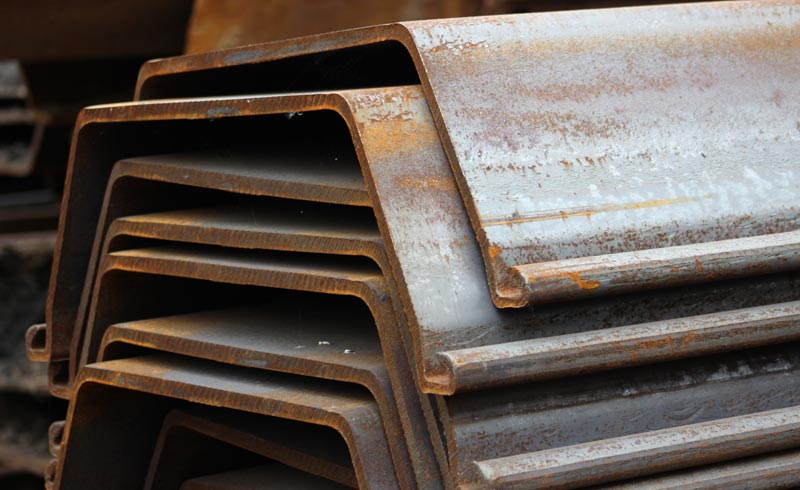

Шпунт Ларсена Л5Д
Доставка: по всей России
Длина:
от 6м до 12м
Размер
B= 500 mm, H= 424 mm, S= 21,0 mm, T= 11,0 mm
Масса:
104,6 кг/п.м.

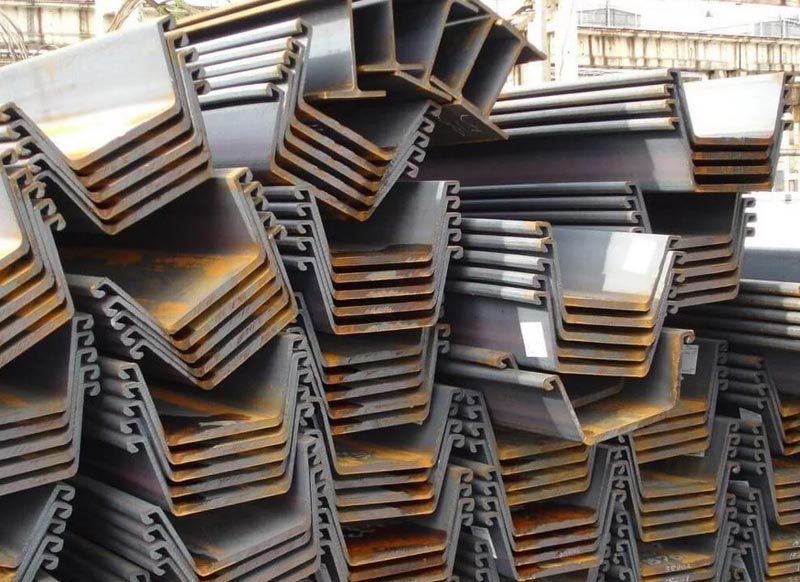

Шпунт Ларсена Л5
Доставка: по всей России
Длина:
от 6м до 12м
Размер
B= 425 mm, H= 392 mm, S= 21,0 mm, T= 11,0 mm
Масса:
100,0 кг/п.м.
Шпунт Ларсена Л4
Доставка: по всей России
Длина:
от 6м до 12м
Размер
B= 400 mm, H= 410 mm, S= 14,8 mm, T= 11,0 mm
Масса:
74,0 кг/п.м.

Стоимость шпунта ДМКД профиль Л (I квартал 2023 года)

В таблице приведены ориентировочные цены на шпунт.  Точная стоимость при обращении к специалисту компании.

Наименование Длина (м) Цена (руб./за 1тн) Быстрая заявка
Шпунт Ларсена Л5-УМ 12 м 112000 руб./за 1тн Купить
Шпунт Ларсена Л5-УМ б/у 12 м 100000 руб./за 1тн Купить
Шпунт Ларсена Л5-УМ б/у 6-20 м 106000 руб./за 1тн Купить
Шпунт Ларсена Л4 б/у 5-6 м 90000 руб./за 1тн Купить
Шпунт Ларсена Л5 б/у 5-6 м 90000 руб./за 1тн Купить
Шпунт Ларсена Л5 б/у 12-15 м 95000 руб./за 1тн Купить
Наши преимущества

- Специальные условия при крупных заказах.

- Комплектация заказов любой сложности.

- Предоставляем сертификаты на металл.

- Консультируем и помогаем на каждом этапе сделки.

- Доводим до конца все проекты, за которые берёмся.

Доставка

  • Шпунт отгружается железнодорожным и авто- транспортом.
  • Предоставляем сопроводительные документы.
  • Железнодорожная или транспортная накладная.
  • Сертификаты качества.

Отзывы на Яндекс Картах - это искренние мнения наших клиентов

Мы очень ценим ваши реальные отзывы о нашей работе. Они для нас источник гордости и визитная карточка, которая показывает конечный результат сотрудничества с клиентами.

Спасибо, что выбираете нас и доверяете реализацию ваших проектов.

Шпунтами (или шпунтовыми сваями) называются конструкционные элементы, из которых собирают ограждения котлованов и гидротехнических объектов.

Устройство шпунтовой стенки технически проще и экономичнее возведения стенки из буросекущих свай.

Цель та же самая: уплотнение грунта вокруг стройплощадки, предотвращение размыва откоса грунтовыми водами и обрушения стенок котлована.

Шпунтовые сваи оборудованы по бокам пазогребневыми замками. При погружении и соединении они образуют цельную водонепроницаемую конструкцию.

В точках, где меняется конфигурация ограждения (стенка поворачивает) используются специальные поворотные элементы. Их погружают так же, как рядовые шпунты.

Шпунтовое ограждение, выполненное специалистами АрктикГидроСтрой

Комплекс работ по реконструкции ангара выгрузки сыпучих материалов в городе Конаково, Тверской области, выполненный специалистами "АрктикГидроСтрой"

Подробнее

Популярные модели шпунтовых свай Ларсена ДМКД используются чаще всего

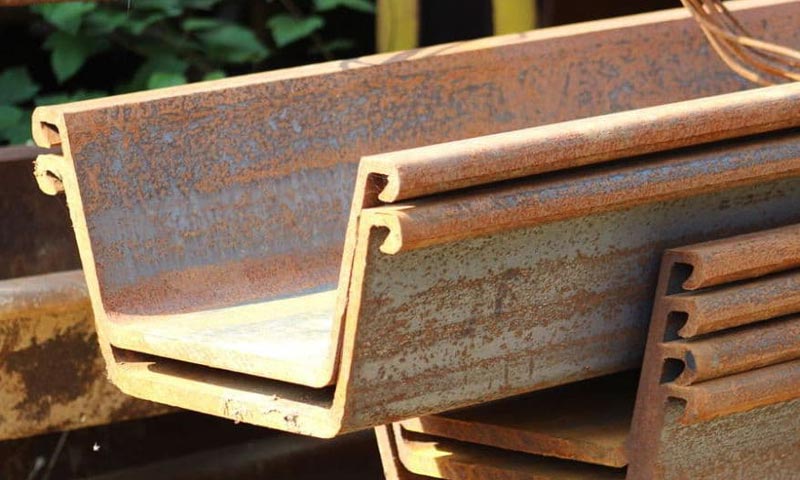

Шпунт Ларсена Л4

Обычно изготовлен из стали СТ3КП, иногда 16ХГ. Длина – 5-23 метра. Рабочая ширина 40 см. Высота профиля 204,5 мм. Масса метра погонного 74 кг, квадратного – 185. Толщина средней части – 14,8 мм, боковины – 9,5. Прочность 518 килоньютон-метр. Импортный аналог – VL606, сталь S270GP.

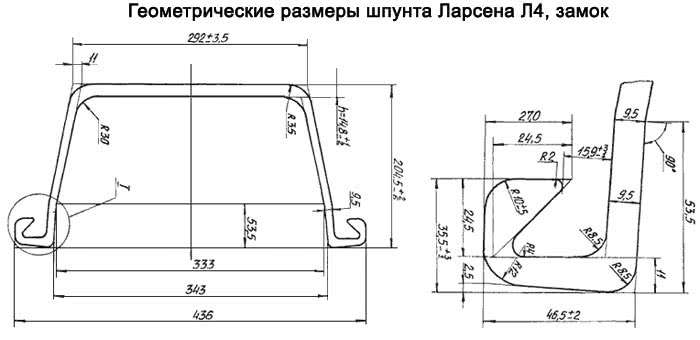

Геометрические размеры шпунта Л4

Шпунт Ларсена Л5

Сталь СТ3КП. Усиленная версия предыдущей модели: толщина средней и боковых частей – 21 и 114 соответственно. Больше полезная ширина – 42,5 см. Высота профиля 196. Масса: 100 кг погонный метр, 238 квадратный. Прочность 698. Импортный аналог VL607.

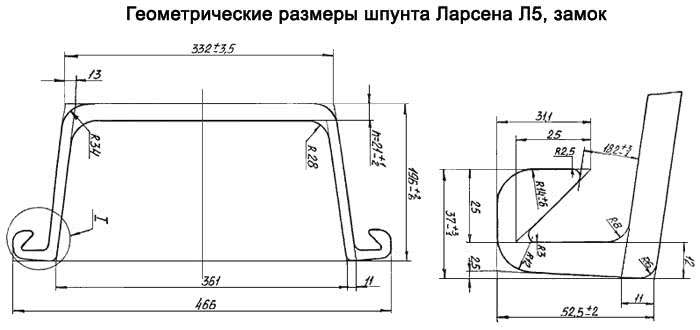

Геометрические размеры шпунта Л5

Шпунт Ларсена Л5Д

Рабочая ширина больше, чем у Л5 – 50 см, профиль выше – 240. Масса 104,6 и 209,2.

Технические характеристики шпунта Ларсена
  • сопротивление профиля: 405 (Л4), 461 (Л5), 594 (Л5Д);
  • сопротивление стенки: 2200 (Л4), 2962 (Л5),  и 3200 (Л5Д);
  • инерция профиля: 4875 (Л4), 6891 (Л5) и 9560 (Л5Д);
  • инерция 1 п.м стенки: 39600 (Л4), 50043 (Л5) и 69415 (Л5Д).

Смотрите на видео, как устанавливается шпунт в нашей компании



Шпунтовое ограждение котлована в Шереметьево, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»
Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»
Вибропогружение трубы и шпунтовых свай при строительстве временного моста, выполненное специалистами «АрктикГидроСтрой»

В продеж также аналоги шпунта Ларсена ДМКД: Л5У и УМ

Эти две модели отличаются друг от друга нюансами конструкции крепежного замка. Л5УМ считается аналогом Л5Д. Масса 114 и 228, несущая способность – 906.

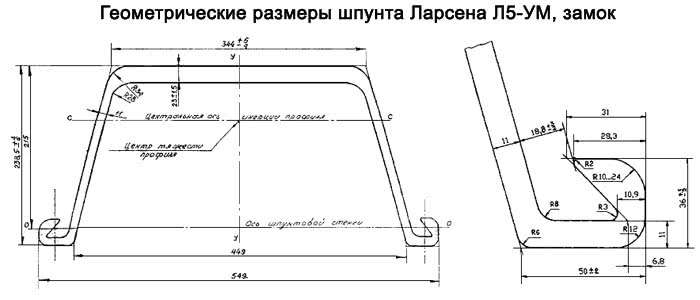

Геометрические размеры шпунта Л5-УМ



АрктикГидроСтрой уже 10 лет реализует шпунт Ларсена и монтирует шпунтовое укрепление

По всем вопросам звоните: 8 800 707-72-09

Мы поможем вам выбрать не только подходящую модель шпунта, но и самый экономичный вариант заказа.



ГОСТы на шпунт Ларсен

Шпунтовые сваи с корытообразным профилем производятся в соответствии с ТУ 14-2-879-89 и 14-102-147-93.

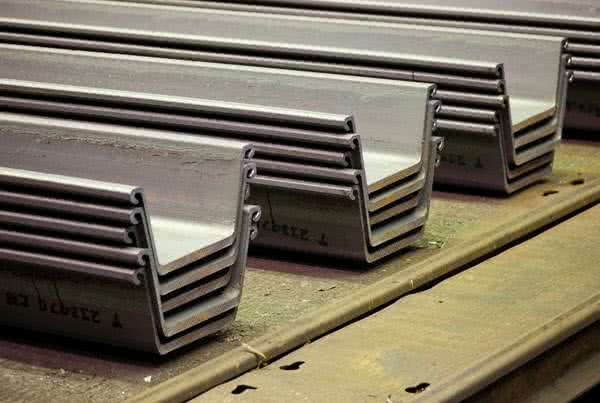

продажа шпунта Ларсена

Нормативные документы:
  • 7566 ГОСТ – маркировка;
  • 1497 ГОСТ – испытание на устойчивость к растягивающим нагрузкам;
  • 14019 ГОСТ – к сгибающим нагрузкам;
  • 9454 ГОСТ – к ударным на изгиб;
  • 4781-85 ГОСТ – проверка формы и кривизны профиля, проворачиваемости замка;
  • 380-94
  • 380-94 ГОСТ – сталь СТ3КП;
  • 4543-81 ГОСТ – сталь 16ХГ.



Как выбрать шпунтовое ограждение

Деревянные сваи – одноразовые. В процессе использования грунтовые воды наносят им необратимый вред, впоследствии шпунты невозможно извлечь без повреждения.

Железобетонные сваи тоже не долговечны. Процесс погружения и демонтажа железобетонных свай дорогой и трудоемкий, поэтому их тоже используют однократно. По завершении строительства ж/б шпунты остаются в грунте и служат усилению фундамента.

Полимерные сваи теоретически могут использоваться не единожды. Они несколько проигрывают по прочности металлу, но зато эстетичны и не теряют вид вследствие коррозии.

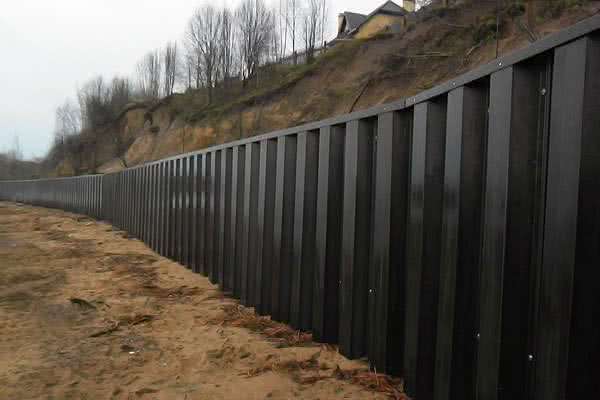

композитные шпунты Ларсена

По этой причине их устанавливают стационарно: с помощью открытой шпунтовой стенки придают аккуратный цивилизованный вид береговой линии. То есть, фактически полимерные шпунты тоже используются как одноразовые. В качестве многоразовых – только сваи из металла.

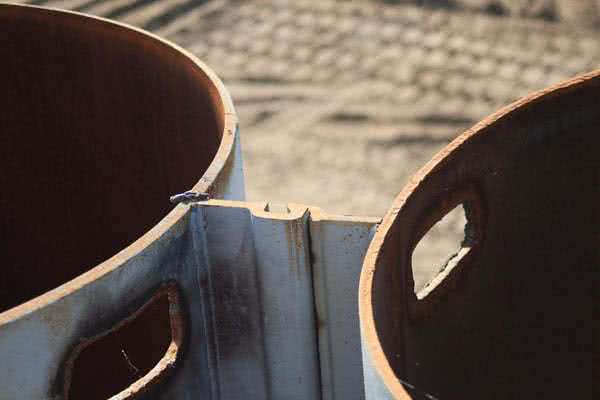

Металлические шпунтовые сваи делятся на две группы: профильные и трубчатые. Трубчатые шпунты за счет большой толщины обладают повышенной устойчивостью. Их используют нечасто: на особенно слабых грунтах, на самых ответственных объектах.

трубчатые шпунты Ларсена

Широко применяются профильные – различные модификации шпунта Ларсена. Их прочностных свойств достаточно для устройства ограждений практически в любых гидротехнических условиях.

Комплекс работ по устройству шпунтового ограждения стартового котлована с применением вибропогружения и шпунта Ларсена

Комплекс работ по устройству шпунтового ограждения стартового котлована с применением вибропогружения и шпунта Ларсена, выполненный специалистами "АрктикГидроСтрой"

Подробнее

Применение шпунта Ларсена предоставляет застройщику массу возможностей для экономии:

  • можно купить шпунты б/у, они дешевле;
  • взять в аренду;
  • продать нашей фирме по окончании использования с минимальной потерей исходной стоимости.

Области применения шпунтовых стенок

Использование шпунта Ларсена возможно практически во всех областях строительства:

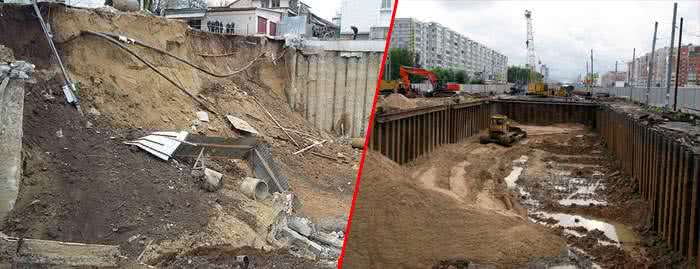

ограждение шпунтом Ларсена

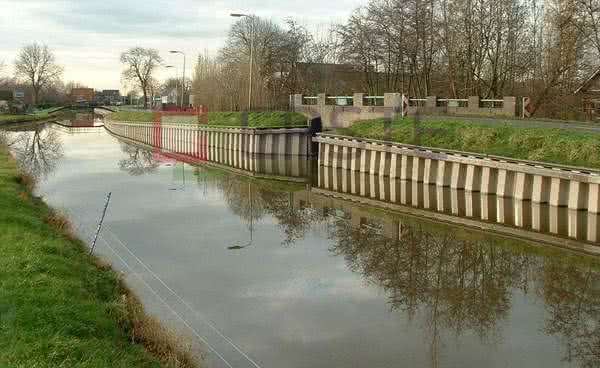

береговое ограждение



  • гидротехнические сооружения: плотины, причалы, мосты, шлюзы и др.;

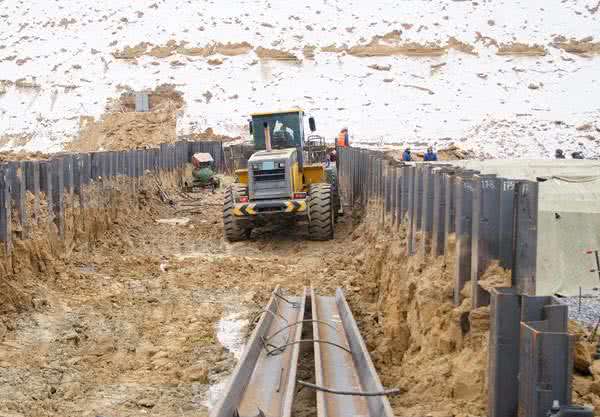

ограждение шпунтом моста

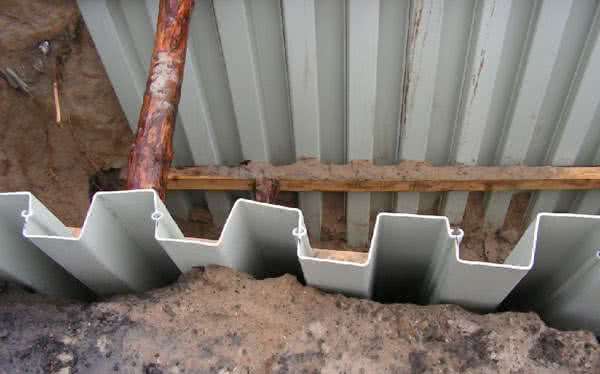

  • коллекторы для промышленных отходов и сточных вод;

ограждение шпунтом Ларсена траншеи



  • железнодорожные пути, насыпи, автострады и т.д.

ограждение шпунтом ларсена магистрали

История шпунта Ларсена

Этот шпунт был разработан в начале 20-го века немецким инженером Трюггве Ларсеном (Бремен). На протяжении прошедшего столетия шпунт многократно модифицировался, главным образом за счет усовершенствования конструкции замков и использования более современных марок сталей.

Устройство шпунта Ларсена несложное: он представляет собой профильный лист из высокоуглеродистой стали марок СТ3КП, S430GP, 16ХГ и аналогичных. Самая популярная форма профиля – корытообразная, с глубоким или мелким профилем: в форме буквы «Л» с пазогребневыми замками на концах.

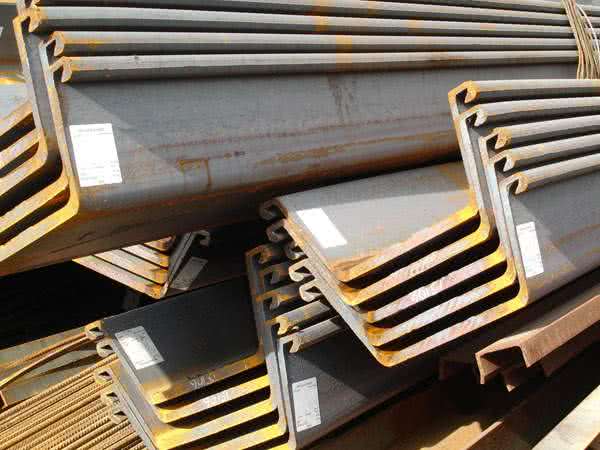

шпунт ларсена

Кроме корытообразного бывают и другие профили:

  • S-образный;
  • L-образный;

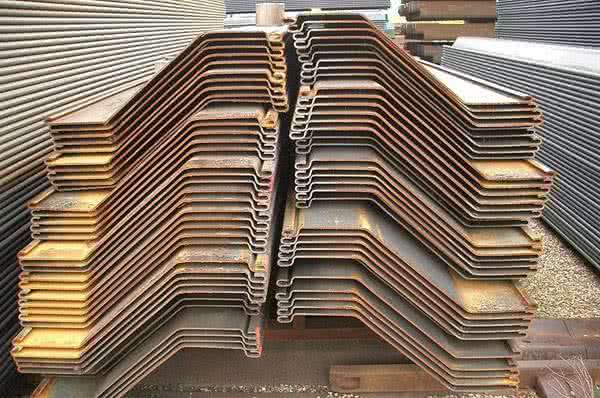

  • Z-образный.

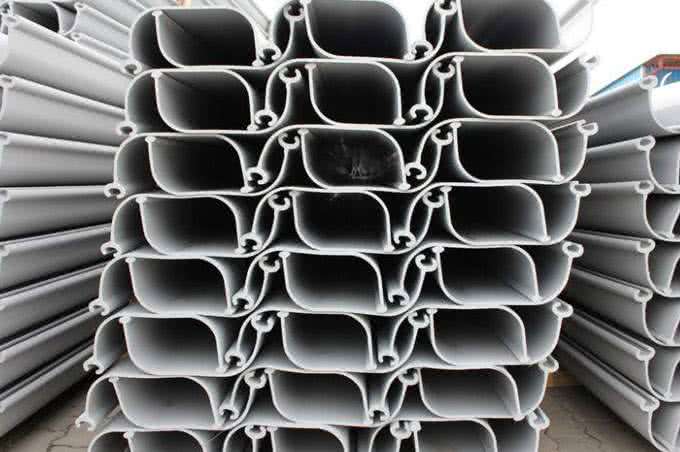

Z-образный ЛарсенS-образный Ларсен

Длина до 34 метров, ширина до 80 сантиметров. Масса и прочность зависят от конкретной марки. Они же определяют границы применения изделия. Для защиты от коррозии перед началом работ металл покрывают антикоррозийным грунтом или эмалью. При повторном применении, если замки сильно износились, в них для улучшения соединения добавляют герметик. Герметиком обрабатывают также готовые стыки после погружения собранной секции, чтобы исключить проникновение воды на рабочий участок через шов.

Аналогичные изделия из полимерных материалов тоже носят название «шпунт Ларсена».

Технология погружения и устройство ограждений из шпунта Ларсена

Погружение шпунтовых свай осуществляется одним из трех способов:

Самым дешевым считается ударный метод, но он применим не везде и не всегда: из-за ударной вибрации могут пострадать расположенные поблизости постройки. Кроме того, молот может вызвать деформацию шпунтов. Наиболее распространенная, универсальная технология – вибропогружение.

вдавливание шпунта Ларсена

Иногда погружение выполняют с подмывом, который устраняют после установки стенки. На некоторых грунтах используют комбинацию методов: погружают виброустановкой, до проектной отметки добивают молотом. Еще один прием для облегчения процесса погружения – применение специальных смазок для замков, чтобы минимизировать трение в процессе соединения (если шпунты погружаются последовательно по одному).

Еще одна модификация технологии – сваи опускают в предварительно выполненные лидерные скважины.

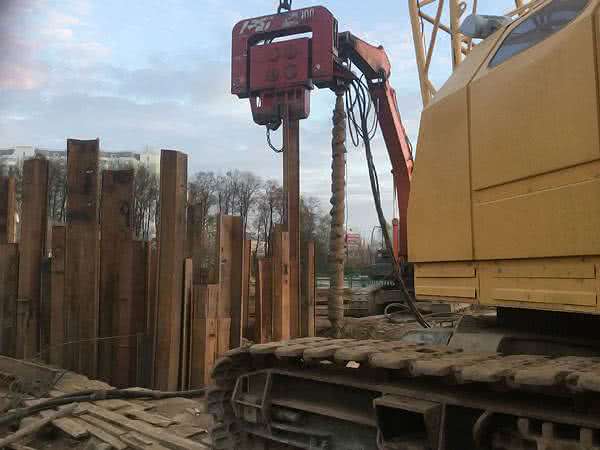

лидерное бурение шпунта Ларсена

Лидерное бурение применяют при следующих условиях:

  • очень плотный грунт, сложности с погружением до заданной глубины;
  • есть опасность повреждения шпунтов в процессе погружения из-за высоких нагрузок;
  • в грунте присутствуют подвижные слои;
  • в условиях тесной застройки, чтобы свести к минимуму вибрации при погружении.
Важно!
Основной документ на проведение шпунтовых работ – технологическая карта шпунта Ларсена.

В документе указываются следующие сведения:

  • назначение шпунтового крепления;
  • схема рабочего процесса;
  • технологические карты для каждого вида работ (погружение, демонтаж и т.д.);
  • нормативная база (ГОСТ, ТУ, СНиП и т.д.);
  • расход материалов, трудозатраты, расценки;
  • технология и организация работ;
  • требования к проведению работ;
  • требования к приемке и качеству, к оформлению документов приемки;
  • рабочий график;
  • необходимое производственное оборудование;
  • порядок обеспечения безопасности труда.

Крепление котлована шпунтом Ларсена может осуществляться погружением отдельных шпунтин или готовых секций, в которые входит до 7 изделий. При работе на обводненных участках секция собирается на сухой поверхности и устанавливается на место, начиная с угловой точки. На песчаных грунтах установку начинают с рядов, максимально удаленных от ближайшей постройки, на глинистых почвах – наоборот. При соединении соседних шпунтин их поворачивают друг относительно друга на 180 градусов, чтобы прямая часть замка располагалась в соответствии с ответной. Стенку устанавливают в соответствии с проектной схемой по направляющим, строго вертикально.

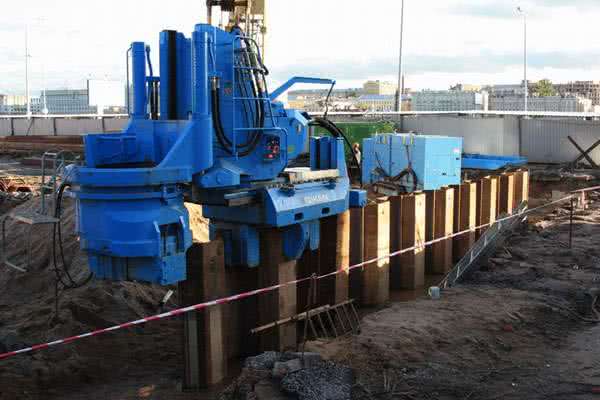

вибропогружение шпунта Ларсена

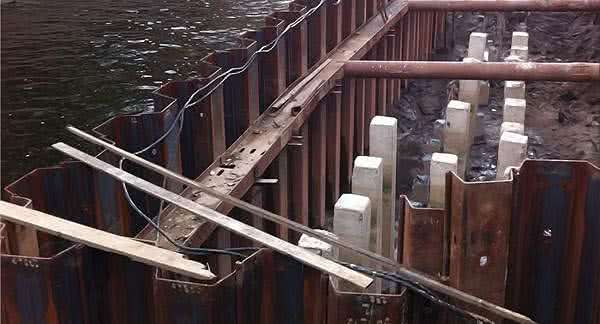

Если площадь будущего сооружения большая, шпунты дополнительно усиливают распределительным поясом, распорками, балками. Назначение распредпояса – максимально-равномерное распределение нагрузки по всему периметру сооружения. Материалы для устройства обвязки – металлические балки или швеллеры, которые крепят к ограждению горизонтально. Глубина установки балок – два метра сверху максимум (если крепление анкерное, можно глубже, на середине стенки). Если стенка высокая, делают два или больше поясов.

распорки под шпунт

Распорки – это балки, упирающиеся в противоположные стены периметра. Их тоже устанавливают горизонтально, через несколько метров. Используются также диагональные опоры – подкосы: балки, которые одним концом опираются на стенку, другим – на дно котлована.

Примеры работ по погружению шпунта

Наша компания производит погружение шпунта Ларсена экономичной технологией вибропогружения.

Мы имеем всю необходимую технику, чтобы качественно и в максимально короткие сроки оградить шпунтом любую площадь.

Выполненные работы с применением шпунта Ларсена

г. Москва, Новомосковский АO, поселение Внуковское, дер. «Рассказовка»

Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов.

06.09.2019

Спортивный комплекс теннисного клуба в составе Национального теннисного центра России

Извлечение шпунтовых ограждений при строительстве спортивного комплекса.

04.07.2021

Московская область, г. Жуковский, ул. Гагарина, д. 60А..

Проектирование и устройство шпунтового ограждения из трубы при строительстве торгового комплекса

12.08.2021

Московская область, г. Королев, ул. Подмосковная, д.7

Комплекс работ по шпунтовому ограждению котлована при строительстве многоэтажного жилого дома с парковкой

01.04.2020

У нас вы можете купить, арендовать или заказать шпунтовые работы под ключ
Мы оказываем полный комплекс услуг и имеем опыт реализации объектов любой сложности.

По всем вопросам звоните: 8 800 707-72-09



Как заказать шпунт Ларсена?

Чтобы купить шпунт Ларсена или заказать установку шпунтовой стенки, позвоните по контактному телефону или заполните форму на сайте.

Алгоритм взаимодействия с нами

1. Отправка вашей заявки.

2. Мы перезваниваем в подходящее для вас время, вместе уточняем условия, делаем предварительный расчет.

3. Выезжаем для оценки на ваш объект, изучаем его документы.

4. Окончательно уточняем цены, оформляем договор.

5. В согласованные сроки выполняем работы по договору.

6. По согласованию извлекаем шпунты и возвращаем вам оговоренную часть стоимости за них.



На стоимость ограждения влияют:

  • цена шпунтов и дополнительных материалов;
  • удаленность объекта;
  • объем и сложность работы;
  • особенности рельефа и геологических условий.

Услуги, которые мы оказываем:

  • оценка гидрогеологических условий на объекте;
  • испытание свай;
  • составление проекта;
  • продажа новых и б/у шпунтов, сдача в аренду, выкуп после использования;
  • доставка материала на объект;
  • лидерное бурение;
  • погружение, полное возведение стенки;
  • монтаж усиливающих конструкций – обвязочный пояс, система распорок;
  • демонтаж стенки по окончании работ.

Преимущества работы с нами

Мы осуществляем продажу шпунта Ларсена, монтаж и демонтаж, устройство ограждений в Московском регионе и по всей территории РФ.

Ваши выгоды при заказе у нас:

  • цены ниже средних по рынку, скидки постоянным клиентам, скидки при большой сумме заказа;
  • прозрачный договор, отсутствие несогласованных расходов и накруток;
  • возможность аренды или приобретения б/у шпунтов Ларсена для котлована;
  • работаем и с компаниями, и с индивидуальными застройщиками;
  • при окончании работ мы выкупим у вас использованные изделия по цене до 80 % исходной;
  • у нас вы сможете заказать шпунт любой марки в любом количестве – все модели в наличии;
  • большой штат опытных сотрудников;
  • сертификат СРО, допуск к работам на ответственных объектах;
  • свой проектный отдел;
  • квалифицированные менеджеры-консультанты, консультации – бесплатно;
  • выполняем работы под ключ с нуля, от оценки геологических и гидротехнических условий;
  • всегда в наличии техника для погружения и необходимое вспомогательное оборудование;
  • вибропогружатели работают на базе экскаватора, что обеспечивает высокую маневренность техники в стесненных условиях;
  • максимально быстрые сроки, высокое качество.



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.





Оставьте заявку на консультацию технического специалиста
Узнайте сколько вы сможете сэкономить с нами



Компания “Арктик Гидро Строй”
карта сайта
© Копирование материалов запрещено

Up
