Разработка траншеи

Предлагаем услуги по разработке траншей в Москве и Московской области

Строительная компания «АрктикГидроСтрой», специализирующаяся на монтаже объектов из шпунта предлагает работы начального этапа строительства. Одна из них – разработка траншеи, земляного сооружения, необходимого для устройства ленточных фундаментов и прокладки подземных коммуникаций.

Предлагаем все работы по устройству траншей в Москве и Подмосковье. Опыт работы более 10 лет.

К вашим услугам:



Вы можете заказать разработка траншеи в нашей компании
Цена устройства шпунтового ограждения, переброски сваебойной и бурильной техники – самая низкая в регионе.

По всем вопросам звоните: 8 800 707-72-09



Особенности устройства траншеи

Траншея, как и котлован – земляное сооружение. Отличия траншеи от котлована – форма, размер, целевое назначение:

  • траншеи предназначены для устройства линейных объектов. Котлованы – площадные сооружения. Требуются для монтажа плитного или свайного фундамента, для строительства подземного этажа и др.;
  • траншея – канава малой ширины и большой протяженности. Глубина часто превышает ширину. У котлована длина и ширина сопоставимы, глубина чаще всего меньше (это зависит от особенностей возводимого объекта и определяется расчетом).

Форма и размер определяют технологические особенности устройства этих объектов. Например, для укрепления стенок и траншеи, и котлована часто используется металлошпунт. Но если требуется усиление конструкции, предпочтительный способ для траншеи – система распирающих балок (позже их можно использовать при монтаже перекрытия первого этажа). А для котлована больше подходит фиксация анкерами.

Система распоров в данном случае неудобна минимум по двум причинам:

  • при использовании слишком длинных распорных балок потребуются промежуточные вертикальные опоры для них, из-за чего монтаж окажется слишком дорогим и энергоемким;
  • распоры помешают движению тяжелой техники. Учитывая большую площадь сооружения, это будет серьезной технической проблемой.

Принципиальных различий в технологии устройства котлована и траншеи нет. И в том, и в другом случае копка большой выемки в земле осуществляется механизированным способом. Траншеи/котлованы малых размеров можно рыть вручную. Этапы подготовки сооружения:

  • подгонка оборудования и оснащение необходимым инструментом;
  • выемка грунта;
  • выгрузка на бровку или в транспортную машину;
  • транспортировка и складирование в отвал;
  • разработка и укрепление откосов траншеи/котлована;
  • очистка и планировка днища;
  • монтаж водоотводящих конструкций (система фильтров, колодцы, приямки и др.);
  • обратная засыпка.

Если на участке строительства имеются подземные коммуникации, работы по их пересечению производятся ручным способом с официального разрешения эксплуатирующей организации. При внезапном обнаружении коммуникаций работы приостанавливают и вызывают представителя этой организации.

При устройстве откосов траншеи мы опираемся на принятые ГОСТ и СНиП на земляные работы

Нормативные документы, регламентирующие технологию и особенности создания земляных сооружений – СНиП 3.02.01-87 и более поздняя версия СП 45.13330.2012.

Угол откоса траншеи, необходимость и вид крепления определяются расчетом и зависят:

  • от типа грунта;
  • от глубины сооружения;
  • от уровня грунтовых вод;
  • от наличия/отсутствия мерзлоты.
К сведению
Пологие откосы траншеи выполняют на сыпучих грунтах. Чем больше связность, тем круче стенки. На плотных глинах и суглинках откосы могут быть вертикальными.

Максимально допустимая крутизна, в зависимости от типа грунта и глубины траншеи:

  • для насыпного грунта при глубине 1,5 м отношение высоты откоса к заложению 1:0,67;
  • то же при глубине 3 м – 1:1;
  • 5 метров – 1:1,25;
  • для влажного песчаного или гравенистого грунта, 1,5 м – 1:0,5;
  • 3 м – 1:1;
  • 5 м – 1:1,25;
  • супесь, 1,5 м – 1:0,25;
  • 3м – 1:0,67;
  • 5 м – 1:0,85;
  • суглинки, 1,5 м – 1:0;
  • 3 м – 1:0,5;
  • 5 м – 1:0,5;
  • глины, 1,5 м – 1:0;
  • 3 м – 1:0,25;
  • 5 м – 1:0,5.

Откосы траншей в зависимости от группы грунтов укрепляются:

  • на сыпучем несвязном песке – при глубине 1 метр и больше;
  • на супесях – от 1,25 метра;
  • глина, суглинок – 1,5 метра;
  • более плотный грунт – от двух.

На вечномерзлом грунте стенки необходимо укреплять ниже линии промерзания. Верхние слои можно оставить неукрепленными, если только они не сложены сыпучими породами (рыхлый песок и др.).

Крепление стенок траншеи выполняется:

В зависимости от глубины траншеи и типа грунта шпунтовая стенка может быть независимой (автономной) или усиленной. Для траншеи самый подходящий тип усиления шпунта – система распоров, поскольку у траншеи, в отличие от котлована, нет торцевых стенок, которые замыкают контур укрепления.

Минимальная ширина траншеи зависит от проектной ширины сооружения и принимается:

  • под ленточные фундаменты, подвальные этажи и т.д. – к проектной ширине сооружения вместе с опалубкой и креплением добавляется 20-30 см с обеих сторон;
  • для прокладки трубопровода – плюс 50 см к наружному диаметру трубы.

По окончании монтажа объекта в траншее остается свободное пространство, которое засыпают грунтом.

Мы осуществляем водопонижение и выполняем засыпку

Если на участке грунтовые воды залегают высоко (выше отметки днища траншеи или котлована), перед продолжением работ мы выполняем строительное водопонижение. Выбор технологии водопонижения зависит:

  • от типа грунта;
  • от расположения водоупорного слоя;
  • от длины и глубины траншеи.

Водоотлив может быть открытым или закрытым. Первый предполагает устройство приямков с установленными в них погружными насосами. Дно приямка засыпается дренирующим грунтом (гравий, щебень и др.). Открытый водосбор можно использовать только при условии укрепления откосов (либо на очень устойчивом грунте), в противном случае вода будет размывать стенки траншеи.

При закрытом водоотливе вдоль откосов всей траншеи мы устанавливаем иглофильтры, на сильно обводненном грунте при большой глубине траншеи – в два яруса.

Иглофильтр оснащен встроенным фильтром, препятствующим всасыванию грунта. Мощность этих насосов достаточна, чтобы понизить уровень воды на 4 метра (одним ярусом).

Обратная засыпка траншей после прокладки трубопровода выполняется с послойной трамбовкой, грунтами без крупных включений. В местах пересечений дорог и проездов – малосжимаемым грунтом (песок, щебень, гравий). Толщина первого слоя зависит от материала труб: керамические, асбоцементные, полиэтиленовые – полметра, для трубопроводов из других материалов достаточно 20 см.

На участках с очень слабым грунтом кроме механического уплотнения применяются методы, повышающие связность: цементация, силикатизация, электросиликатизация.

На объектах, где дополнительных нагрузок на грунт не предусмотрено, засыпку можно выполнять без уплотнения, но с устройством земляного валика, который впоследствии компенсирует естественную усадку грунта.



Мы знаем всё о шпунтовом ограждении
Опыт работы - 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва.

По всем вопросам звоните: 8 800 707-72-09



Почему нам доверяют устройство траншей

Наша компания выполняет любые работы нулевого цикла строительства:

  • при разработке участка с нуля – первичные гидрогеологические и инженерно-геологические исследования;
  • камеральный анализ грунтов;
  • испытания свай;
  • при наличии на участке фундаментов прежних сооружений – их демонтаж;
  • обустройство рабочей зоны – временные дороги и коммуникации, бытовой городок, обеспечение безопасности строительства и т.д.;
  • строительное водопонижение;
  • рытье и укрепление котлованов, траншей.

Мы проектируем и выполняем любые объекты из металлического шпунта:

  • временные ограждения котлованов и траншей;
  • устройство гидротехнических конструкций – плотины, мосты, причалы и др., включая коррекцию береговой линии;
  • укрепление насыпей (железнодорожные, автомагистрали) и естественных оползнеопасных склонов;
  • ограждения свалок;
  • монтаж подземных промышленных и коммунальных коллекторов;
  • строительство подземных переходов, этажей, парковок.
Важно!
Мы предоставляем в аренду несколько видов строительной техники.

Предлагаем шпунт Ларсена в большом ассортименте на продажу, в аренду либо на продажу с возможностью обратного выкупа по цене до 80% от исходной.

Звоните, наш специалист подробно проконсультирует и ответит на любые вопросы по ограждению и укреплению траншеи.

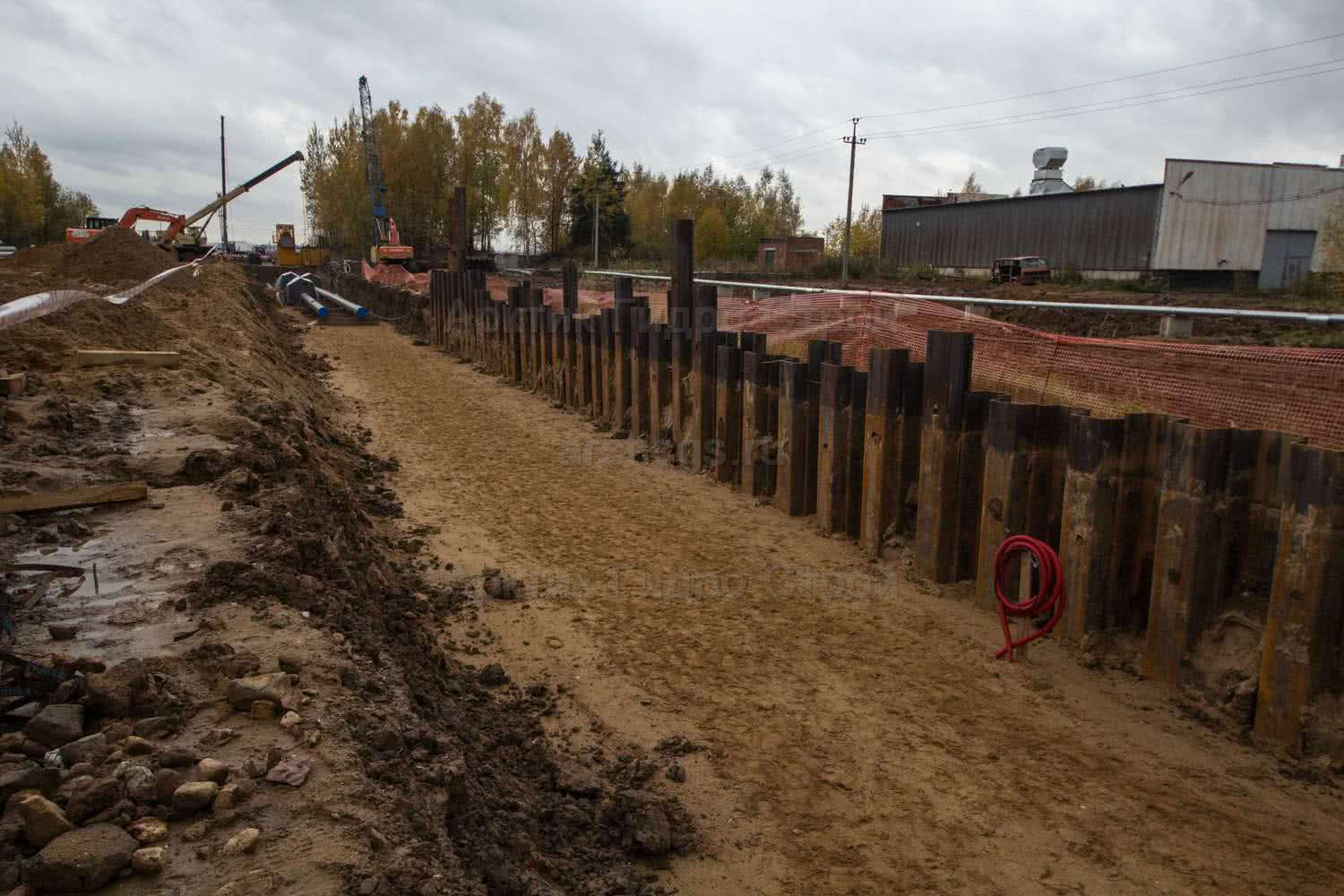

Шпунтовое ограждение котлована в Шереметево, выполненное специалистами «АрктикГидроСтрой»

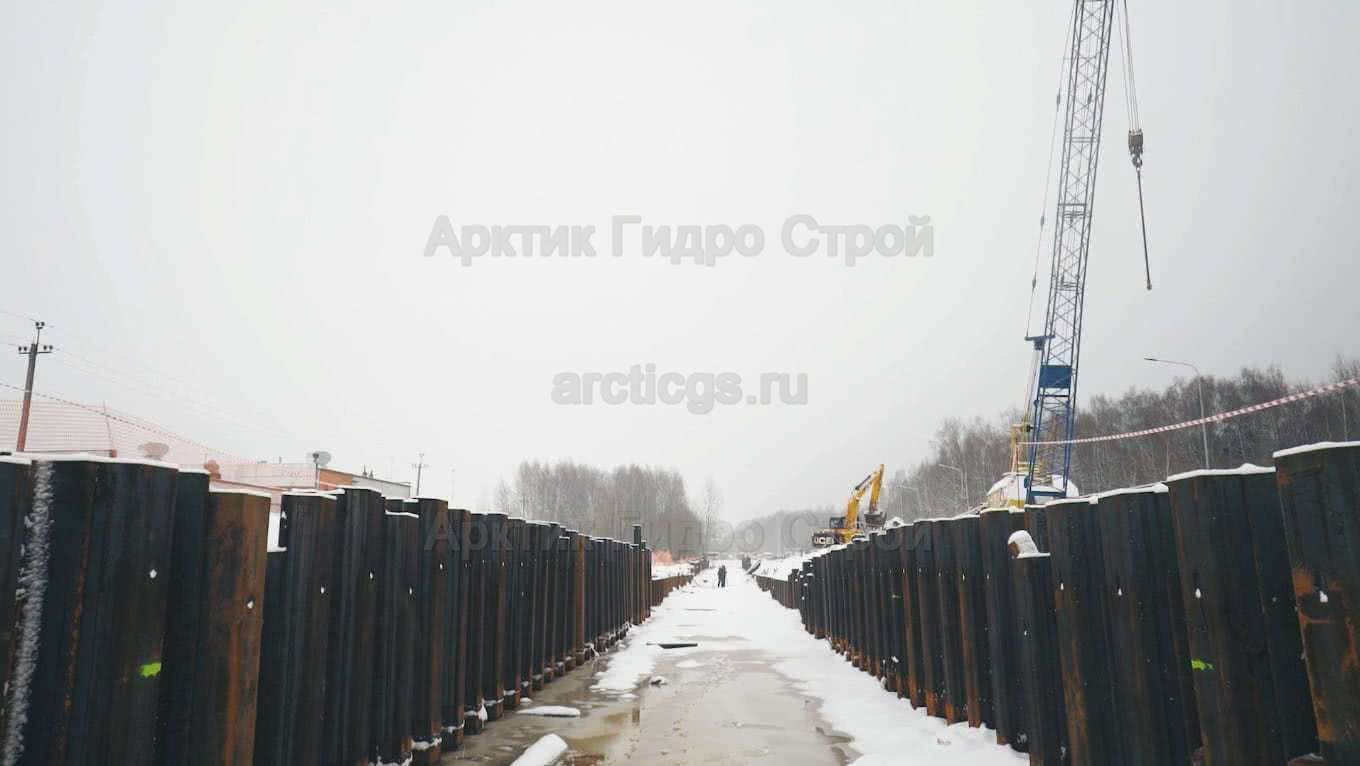

Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»

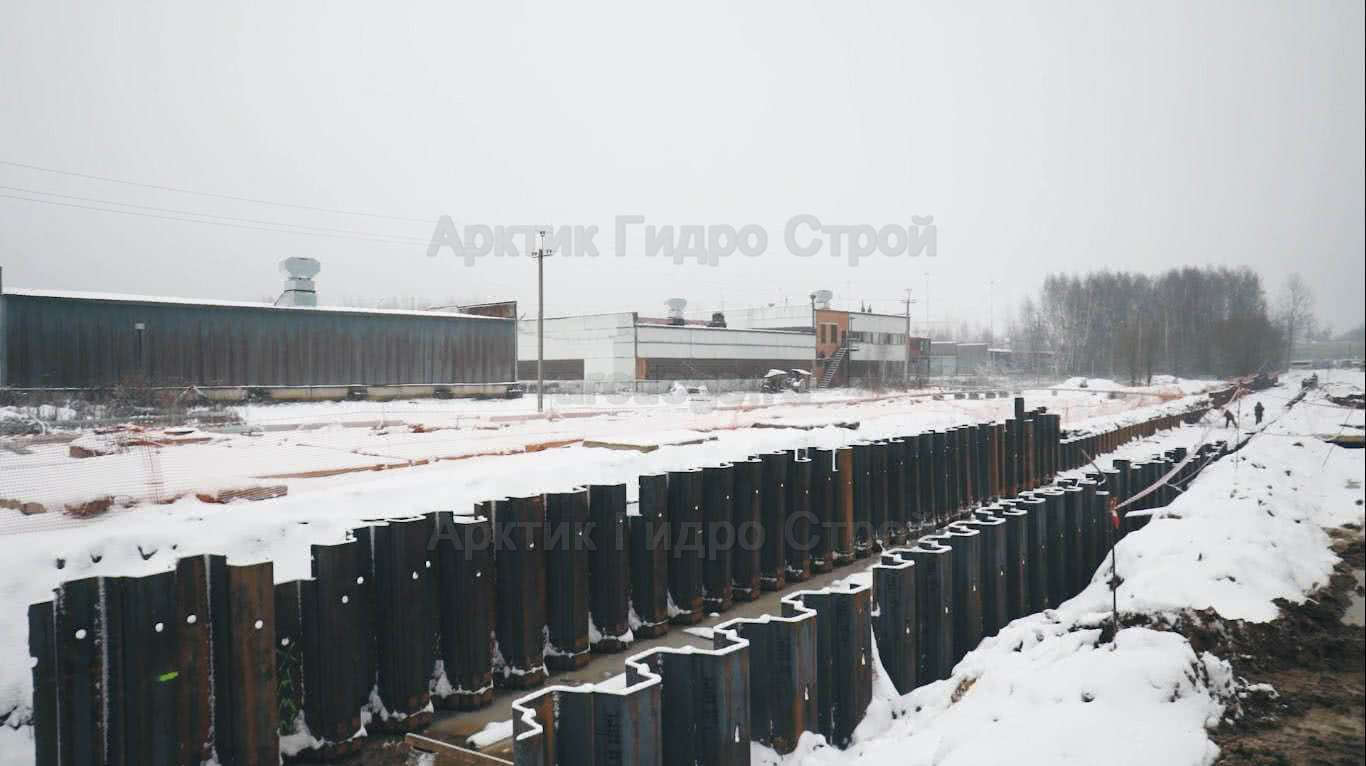

Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»

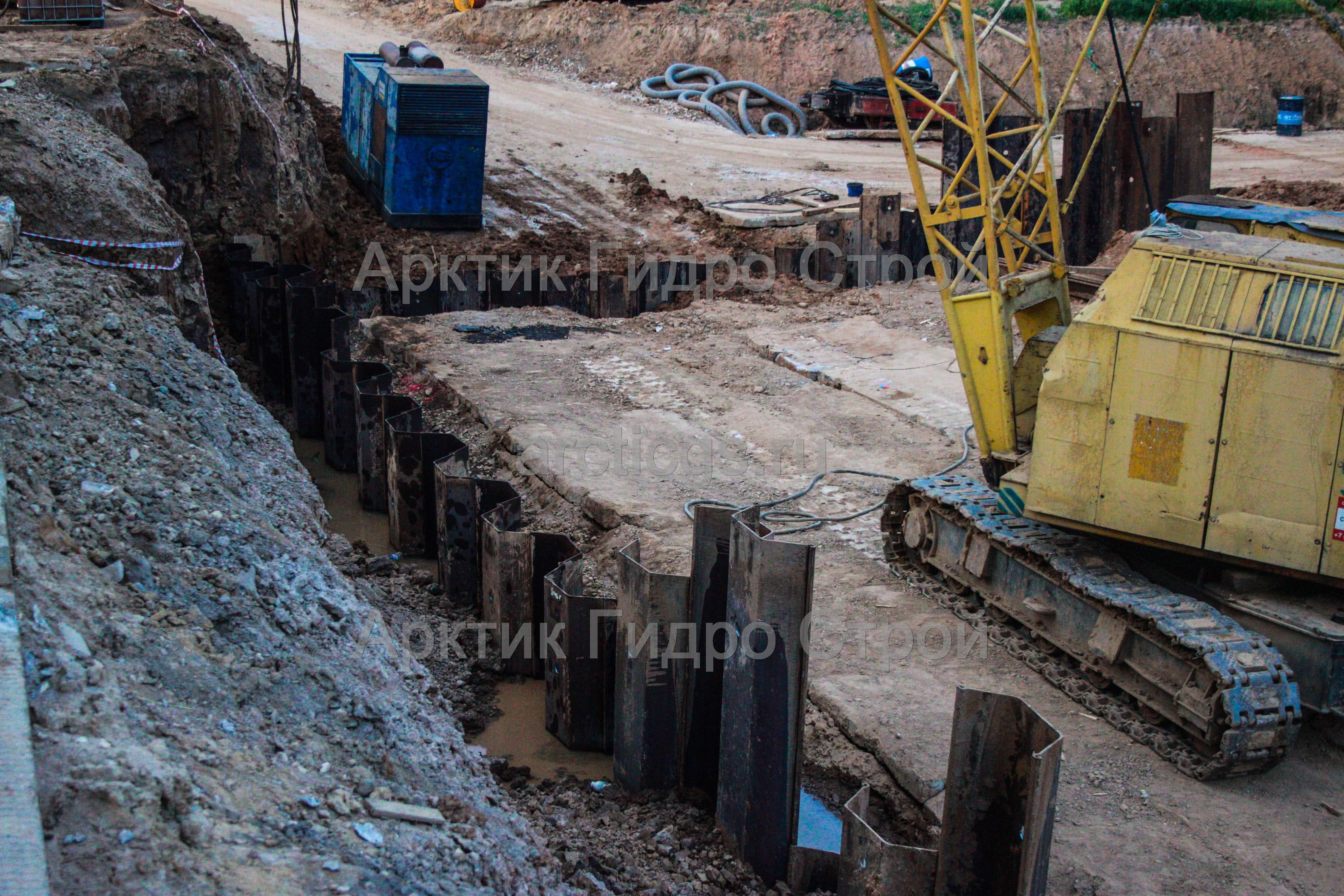

Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»
Вибропогружение трубы и шпунтовых свай при строительстве временнного моста, выполненное специалистами «АрктикГидроСтрой»



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.
