Вибропогружатель ICE 1423C

Предлагаем в аренду установку для погружения шпунта ICE 1423C

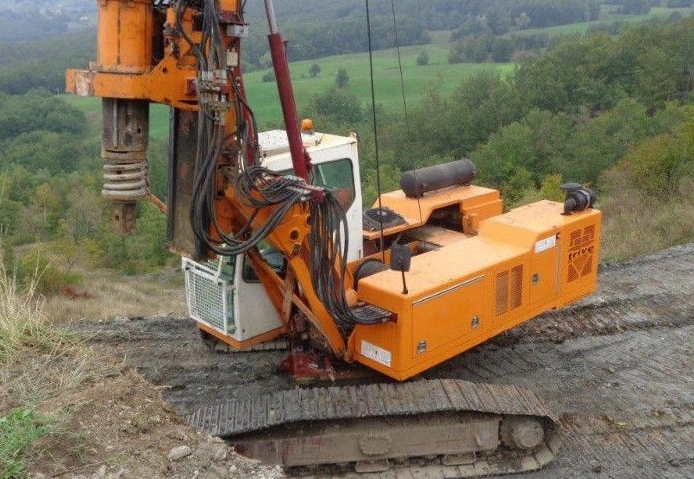

Купить шпунт Ларсена Буровая установка JUNJIN SA-150 на шасси КамАЗ 41118 Вибропогружатель MULLER MS-15H Вибропогружатель PTC 120HD для шпунта

Молот вибрационный гидравлический ICE 1423C

Эксцентриковый момент:

14 кг/м

Максимальная частота (частота вибрации):

2300 об/мин

Масса вибромолота:

4000 кг

Заказать вибропогружатель
ICE 1423C

Заказать вибропогружатель

от 30 000 руб. за смену

Предлагаем в аренду вибропогружатель ICE 1423C для погружения в грунт свай и шпунта Ларсена.

Описание

Вибропогружатели кранового класса ICE, производителем которых является Голландская компания Dieseko Group B.V.– это надежная, проверенная временем установка с хорошими характеристиками. Данные изделия находятся в модельном ряду вибрационного оборудования обычной и высокой частоты, а также они выпускаются и нерезонансными.

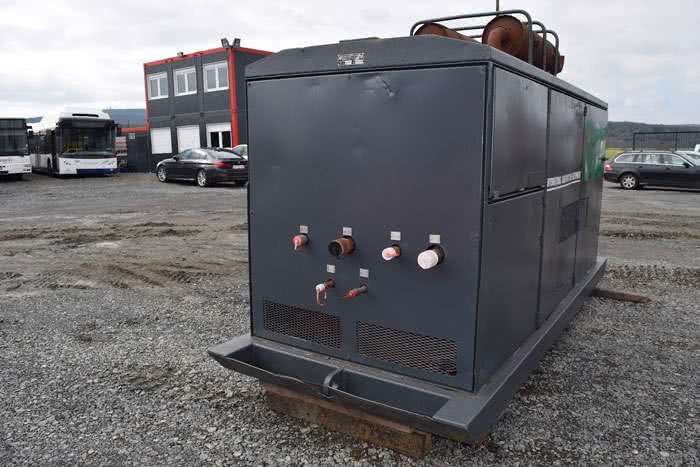

Механизмы ICE снабжены необходимыми гидростанциями с дизельными моторами. В отдельную категорию выведен вибропогружатель для шпунта, при этом захват у него выполнен для круглых, квадратных опор и для изделий со сложной конфигурацией (швеллеров, двутавровых балок и т. д.).

Назначение и применение

Вибропогружатель – это сложное технологическое устройство, производящее погружение опорных элементов путем вибрации. Оно применяется на слабых песчаных, суглинистых и глинистых грунтах, а также в береговой полосе на намывных почвах.

Данный механизм используется для погружения:

• трубного шпунта диаметром до 1,2 метра;
• шпунта Ларсена разного сечения;
• двутавров;
• швеллеров;
• свай и т. д.

На заметку! Шпунт Ларсена – это железный профилированный желоб с заоваленными краями боковых сторон (пазами) или замками.

Колебания регулируются по частоте и амплитуде, и это дает возможность настраивать работу установки под определенные почвы. При этом благодаря своей конструкции, ее применяют в различных условиях:

• на стройках при возведении фундаментов;
• при возведении мостов;
• при устройстве причалов на береговой линии;
• для укрепления основания порта с применением шпунтового ограждения.

Сущность работы вибропогружателя состоит в том, что он с заданной частотой передает резонансные колебания заглубляемому элементу, а тот, соответственно, оказывает действие на почву. Таким образом, на опоры влияют две составляющие: вес всей установки и вибрация. Следовательно, для ускорения заглубления необходимо применять вибропогружатель большой массы и с высокой частотой колебания. При этом ее использование ощутимо ускоряет процедуру подготовки под фундаментные работы.

Готовые объекты, выполненные, в том числе, с применением вибропогружателя ICE 1423-C



смотреть все

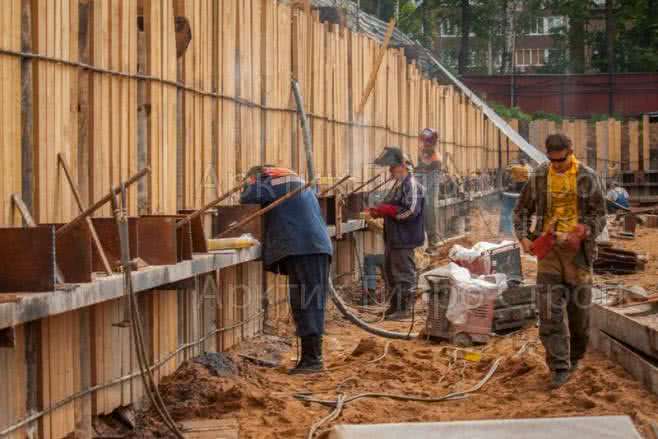

Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов

В 2016 году наша компания установила шпунтовые ограждения на очистных сооружениях жилой многоквартирной застройки в деревне "Рассказовка"

26.06.2016

смотреть все

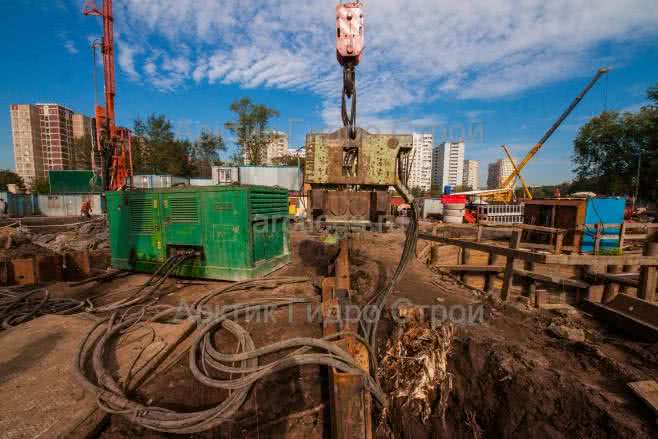

Северо-Восточный участок третий пересадочный контур

Комплекс работ по устройству шпунтового ограждения до глубины 14,5м

5.05.2016



смотреть все

Проектирование и устройство шпунтового ограждения из трубошпунта при строительстве торгового комплекса.

Наша компания принимала участие в строительстве Административно-торгового комплекса с парковкой в городе Жуковский, Московской области.

02.06.2016

смотреть все

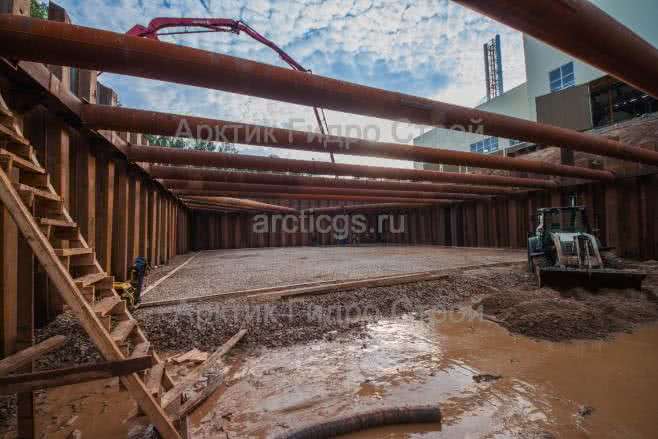

Шпунтовое ограждения котлована при строительстве многоэтажного жилого дома

Наши специалисты провели комплексные работы по устройству шпунтового ограждения котлована при строительстве многоэтажного жилого дома с подземной автостоянкой и встроенными помещениями общественного назначения

6.07.2016



смотреть все

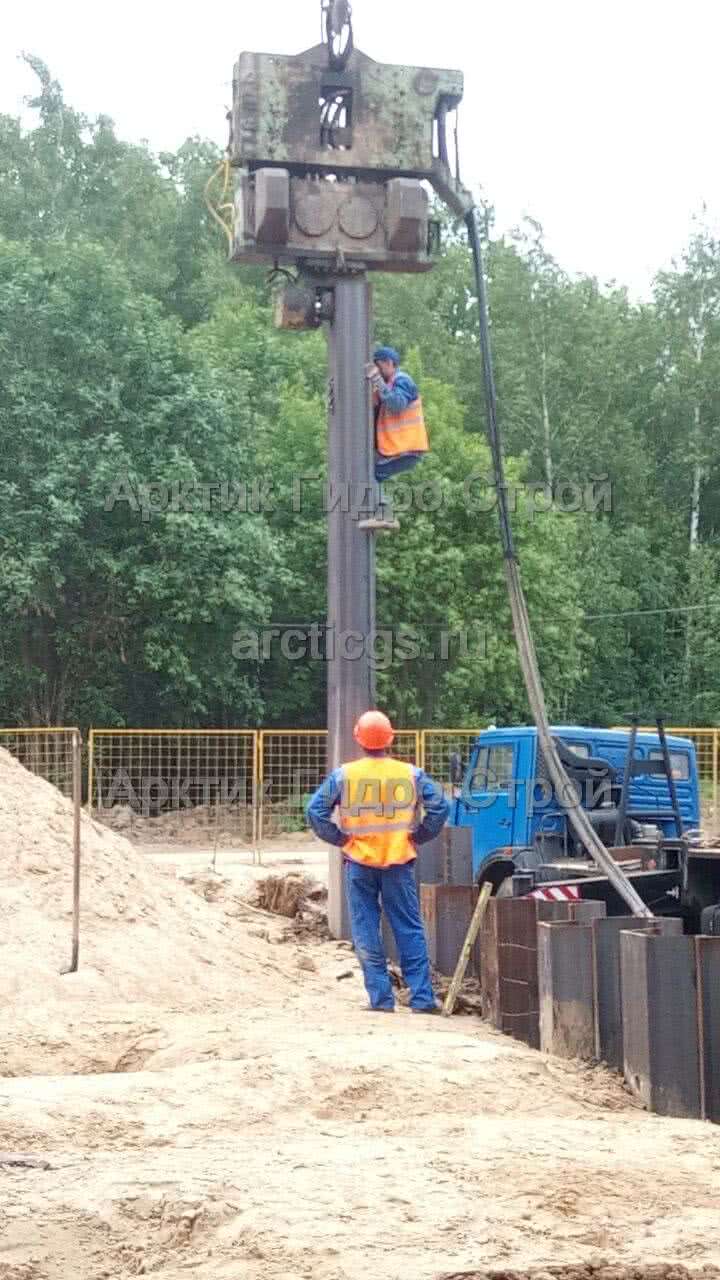

Поставка, устройство и извлечение шпунта при реконструкции канализационной насосной станции

Силами нашей компании было выполнено устройство шпунтового ограждения при реконструкции канализационной насосной станции в Щербинке (Московская область).

26.06.2016

смотреть все

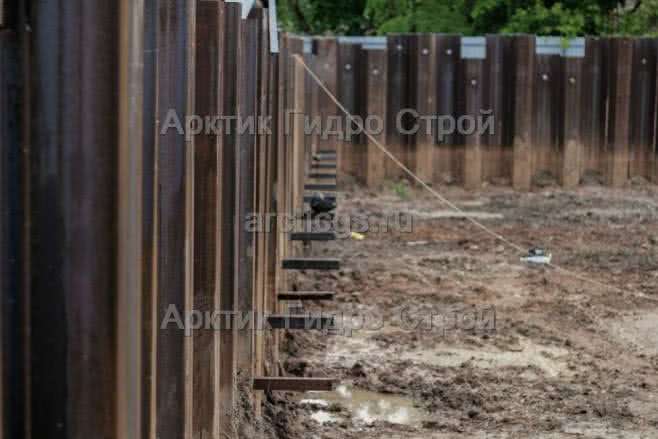

Устройство шпунтового ограждения из шпунта Ларсена методом вибропогружения

Устройство шпунтового ограждения из шпунта Ларсена методом вибропогружения на объекте строительства административного здания в г. Москва, на ул. Байкальская, 42.

14.07.2017

Преимущества

К достоинствам вибропогружателей ICE 1423-C относятся:

1. При заглублении не нарушается поверхностный слой почвы.
2. Вибромолоты хорошо подходят для погружения свайных конструкций в рыхлых, песчаных или болотистых местах. Часто такие почвы допускают устанавливать опорные изделия без предварительного бурения скважин.
3. Использование установок обеспечивает экономичный и быстрый монтаж опорных элементов.
4. Небольшой уровень шума. Благодаря этому они могут применяться рядом с построенными зданиями и даже внутри существующих объектов.
5. Экологическая безопасность при проведении строительных работ.
6. Благодаря разнообразным гидрозажимным приспособлениям, установку можно применять не только для заглубления свай, но и для их извлечения, а также погружать сложные по форме свайные конструкции.
7. Оснащение дизельным двигателем делает возможным использование установки под водой. Это особенно ценно при строительстве гидротехнических сооружений и предохранения основания донного причала.

Кроме перечисленных параметров ICE 1423-C обладают высокой амплитудой – самым лучшим показателем среди этого ряда строительной техники. А также у него небольшая высота, что позволяет применять наибольший вылет стрелы, то есть, заглублять опоры значительной длины.

Некоторые строительные фирмы используют вибропогружатель в аренду, при этом она зачастую более выгодна, чем приобретение в собственность такой установки.

Производительность, общие возможности

Основной характеристикой вибропогружателей является существующая мощность двигателей. При этом применение дизельных моторов более эффективно, чем электрических, так как они развивают большую по значению центробежную силу. Производительность установки в целом складывается:

• из статистического момента дебалансов;
• центробежной силы;
• частоты;
• амплитуды колебаний.

Вынужденная сила вибровозбудителя, появляющаяся с вращением дебалансов, принимает наибольшие показатели при вертикальном расположении. А при горизонтальном размещении таких элементов их силы уравновешены. Следовательно, производительность вибропогружателя напрямую зависит от общего веса дебалансов, расстояния до погружаемого элемента и их угловой скорости.

Снижение веса погружаемой опоры создает увеличение амплитуды колебаний и, соответственно, возрастанию силы тока в электродвигателях. Вибропогружатели с низкой частотой используются при погружении тяжелых элементов с большими размерами, таких как бетонные конструкции. А высокочастотные механизмы применяются для погружения изделий с маленьким встречным сопротивлением: швеллеров, шпунтов, труб и т. д.

Сравнение с аналогами

Технические свойства свайных оснований за предыдущие десятилетия перенесли большие изменения благодаря развитию современной строительной техники. В любом конкретном случае технологию свайных оснований разрабатывают на базе экономических изысканий.

Чтобы понять, какой из вибропогружателей выбрать для работы, нужно знать их назначение и достоинства среди других аналогичных моделей.

Вибропогружатель РТС 120HV

Благодаря средней частоте такие устройства работают от станций небольшой мощности. Эта установка запускается и останавливается без резонанса, из-за чего серию HV можно использовать на кранах с телескопической стрелой в системе мониторинга VIBMASTER. Вибропогружатель 120HV применяется в основном при погружении массивных шпунтов, а также подходит для заглубления обсадных колонн весом до 145 т. Рекомендуется глинистый и песчаный вид почвы.

Высокочастотный вибропогружатель MS-24 HFV

Такие вибромолоты используются для заглубления шпунтовых конструкций и обсадных труб в разной почве, вплоть до щебеночной. Особенностью данной серии устройств является возможность регулирования дисбалансов, в результате чего достигается минимальный шум во время работы и наименьшие резонансные колебания. Эти два фактора наиболее ценны на стройплощадках вблизи жилого комплекса.

Немаловажную роль играют сравнительно малые габариты оборудования, что напрямую влияет на маневренность в ограниченном пространстве. При этом наиболее высокая проходимость у вибропогружателей на гусеничном ходу.

Таблица основных параметров вибропогружателей серии ICE компании Dieseko Group B.V

Недостатки

В работе вибропогружателей любого вида, и марки ICE, в том числе, есть один существенный недостаток: их невозможно использовать для погружения свай, шпунта, труб в каменистых и горных породах. В таких случаях вибрация не способствует, так как при заглублении опор нужно форсировать мощное встречное сопротивление почвы.

Для суглинистых и прочных глинистых грунтов такие установки также имеют ограниченное использование. Итоговая забивка свай в этих условиях должна происходить посредством молота ударным способом. Это позволяет миновать глинистую подушку и укрепит фундамент до нужных прочностных параметров.

Устройство

Для работы вибропогружателей в основу заложен эффект тиксотропности (способности субстанции разжижаться от механического воздействия), свойственного для влагонасыщенных песчаных и глинистых грунтов. Для сухих почвенных оснований при виброзаглублении используется подмыв. Такие механизмы работают в комплексе с виброизоляторами.

Главными рабочими системами вибромолота являются:

• вибровозбудитель;
• гидро или электродвигатель;
• наголовник.

Вибровозбудитель является вибратором с четным числом валов, он снабжен дебалансами со смещенными центрами масс. Они вращаются от мотора через редуктор, при этом создается центробежная сила, направленная вдоль оси заглубляемой опоры. Причем действие на погружаемый элемент передается через наголовник, который крепится внизу от редуктора.

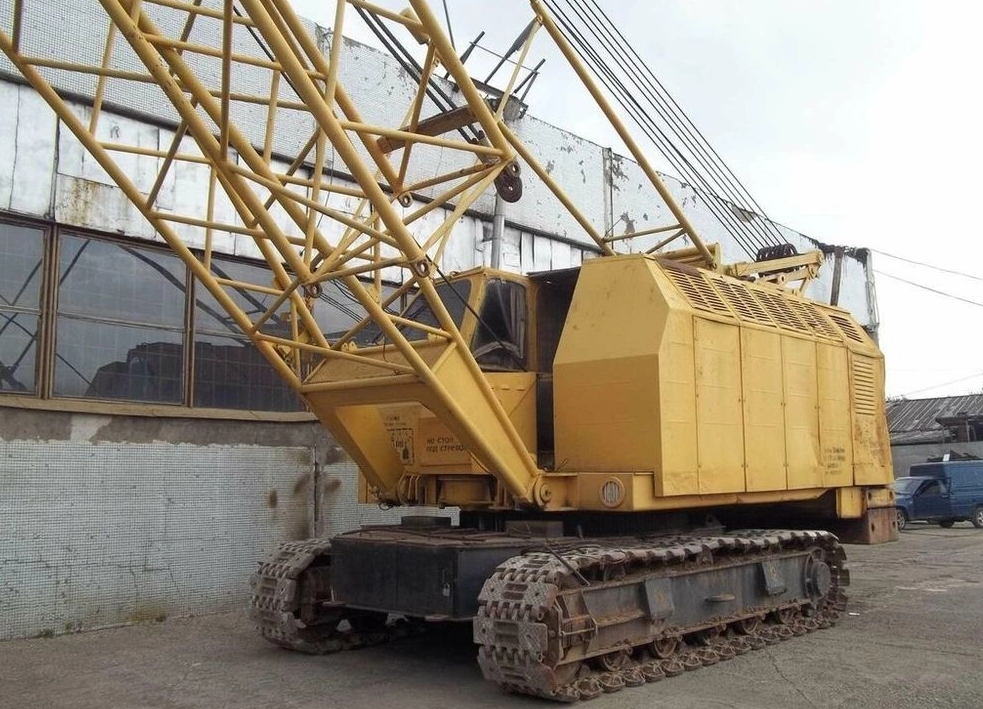

Он прочно обхватывает сваю, в результате чего происходит процесс погружения или вытаскивания опоры. Обычно такие вибрационные установки монтируются на экскаваторы, а для бесперебойного функционирования вибратора в паре с ним применяют грузоподъемные механизмы. Такими механизмами могут быть краны с грузоподъемностью не менее 16 тонн и копровые устройства – около 10 тонн.

В зависимости от подъемного устройства подбирается и требуемая модель вибрационного погружателя. При размере опор менее 250 мм применяются специализированные оголовники, при диаметре более 420 мм используется захват в двух точках. В остальных случаях применяют стандартные захваты.

Техническая характеристика

Основным параметром вибропогружателей является мощность двигателя. На установке ICE 1423-C смонтирован двигатель CAT С15 с производительностью 540 л. с. и частотой вращения 2100 об/мин.

Кроме этого, она обладает следующими характеристиками:

• вес вибромолота – 4400 кг;
• эксцентриковый момент – 0-17 кг./м.;
• наибольшая частота колебаний – 2300 об./мин;
• центробежная сила – 810 кН;
• максимальное статистическое тяговое усилие – 240 кН;
• наибольшее рабочее давление – 340 Бар;
• масса без зажима – 4047кг;
• емкость гидравлического бака 1330 л;
• топливный бак 570 л;
• длина 3200 мм. ширина 1680 мм. высота 1700 мм.

А также вибропогружатели классифицируются по назначению и использованию, по виду привода и по типу посылаемых колебаний.

ICE 1423C в аренду? Обращайтесь в АрктикГидроСтрой!

Мы предлагаем взять в аренду ICE 1423C.

Это отличная техника для погружения шпунта и свай в рыхлых, песчаных или болотистых местах!

Рассчитайте массу шпунта для своего проекта

На странице прайса можно узнать стоимость шпунта.
