Монтаж распорной системы котлованов





Строительная компания по монтажу распорных систем котлованов и устройству шпунтовых ограждений Арктик Гидро Строй предлагает услуги по укреплению котлованов в Москве, Подмосковье и в других регионах России.

Для чего нужна распорная система котлована

При устройстве котлована нарушается равновесие пластов грунта: часть земли изымается, на строительном участке образуется разреженная область. Соседний грунт давит на стенки котлована, вследствие чего они осыпаются на площадку. Чтобы этого избежать, применяются две технологии: шпунтовое ограждение из металлических (реже – железобетонных или деревянных) шпунтов или стена в грунте (буросекущие сваи). Но одной лишь стенки недостаточно, под внешним давлением она может опрокинуться. Чтобы этого не произошло, ограждение укрепляют.

Первый этап укрепления шпунтовой стенки – монтаж обвязки (распределительного пояса из горизонтальных металлических балок). Ее назначение – связать шпунты в единую конструкцию и равномерно распределить нагрузку между ними. При глубине котлована до 7 метров этого достаточно.

Важно!
При глубине котлована свыше 7 метров требуется шпунт с распорками.

Как глубина котлована влияет на необходимость укрепления:

  • если она не превышает 3-4 метра, хватит самой свайной стенки: шпунты погружаются ниже дна котлована. Дополнительное усиление не требуется;
  • 6-7 м – стена в грунте минимум 0,6 метра толщиной;
  • при 7-8 метрах недостаточно даже толщины 1,2 метра, необходима распорная система.

При наличии системы распорок:

  • можно одновременно возводить фундамент и стены;
  • минимизировать влияние строительных работ на расположенные поблизости объекты;
  • исключить осыпание откосов и проникновение на участок грунтовых вод;
  • ускорить процесс строительства;
  • снизить себестоимость объекта.

В некоторых случаях стенка с распорной системой может быть включена в структуру будущего фундамента.

На необходимость укрепления и выбор технологии кроме глубины котлована влияют также особенности грунта. Свяжитесь с нами, мы подберем для вас оптимальный вариант и выполним  расчет распорок стены в грунте. У нас собственный проектный отдел, а также все необходимые ресурсы для первичной оценки гидрогеологических условий работы (если она по каким-либо причинам еще не проводилась).



Вы можете заказать монтаж распорной системы в нашей компании
Цена устройства шпунтового ограждения котлована, переброски сваебойной и бурильной техники – самая низкая в регионе.

По всем вопросам звоните: 8 800 707-72-09



Виды ограждений

Вкратце, что представляют собой сами стенки.

Шпунтовое ограждение – это сплошная стена из шпунтовых свай, соединенных пазогребневым креплением. Чаще всего для этой цели используются металлопрофильные шпунты Ларсена либо (на особо сложных грунтах при повышенных проектных нагрузках) трубошпунты – полые трубы большого сечения. Сваи погружаются одним из следующих методов:

  • ударный – забивка копрами с гидравлическим молотом – применяется вне городов и на удалении от промышленных объектов, поскольку вибрации приводят к подвижкам пластов грунта, а это влечет за собой разрушение построек;
  • вдавливание с помощью сваевдавливающих установок применяется на мягких грунтах;
  • виброметод – забивка вибропогружателями;
  • комбинированные технологии – виброударная, вибровдавливание;
  • погружение с подмывом – подмыв упрощает процесс, уменьшает вибрации;
  • погружение с лидерным бурением – аналогично.

Альтернатива шпунтам – буросекущие сваи (стена в грунте). Это сплошной частокол из бетонных свай с частичным перекрытием, армированных через одну. Оптимальный вариант ограждения в черте города, поскольку вибрации при монтаже отсутствуют. Минус – дольше, чем монтаж шпунтовой стенки, поскольку нужно дожидаться созревания бетона:

  • бурятся скважины с шагом чуть меньше сечения будущей сваи;
  • заполняются бетоном;
  • после застывания бурятся скважины в промежутках между готовыми сваями, которые при этом частично разбуриваются;
  • армируются;
  • заполняются бетоном.

Выбор технологии монтажа стенки зависит от особенностей грунта и самого объекта. Мы сможем подсказать вам оптимальный вариант после ознакомления с условиями работы.

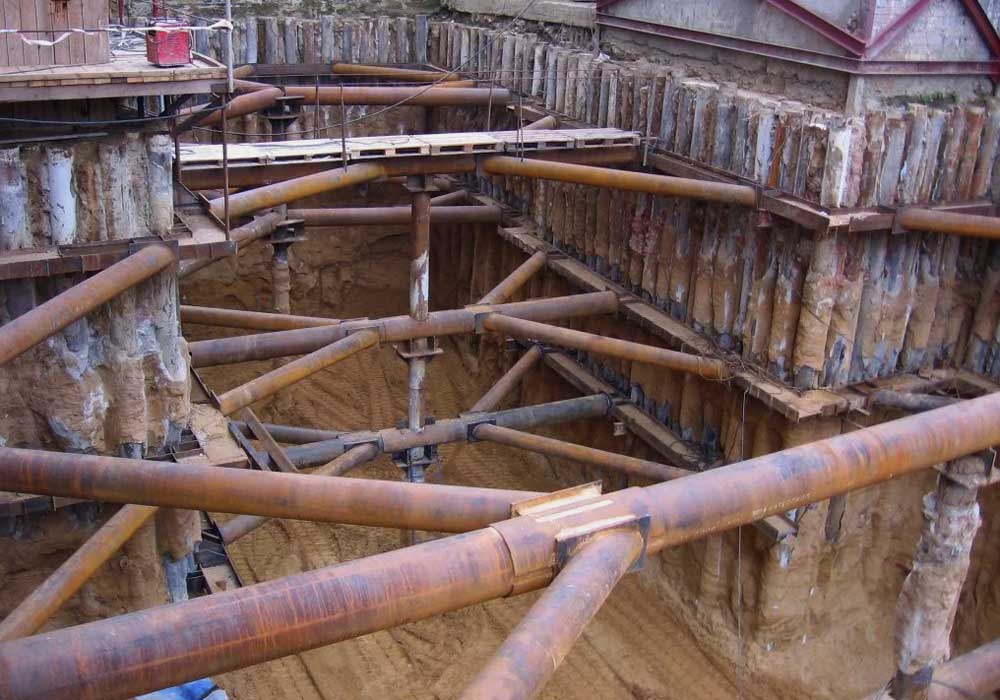

Монтаж распорной системы котлованов

Первая операция по укреплению стенки – монтаж распределительного пояса. Обвязка выполняется из стальных балок или из швеллеров. Пояс устанавливается на глубине максимум два метра (при наличии анкерного крепления – глубже, вплоть до середины котлована). Если котлован глубокий, мы устанавливаем два или больше поясов (при глубине 18 метров их может быть пять).

Выбор системы крепления зависит от ширины и глубины траншеи. Чаще всего мы используем стальные трубы сечением 30-70 см. Способы расположения труб:

  • угловые распорки – оптимальный вариант при небольшой величине котлована. Толщина стенки трубы – 6-8 миллиметров;
  • поперечные – на больших площадях. Если приходится использовать очень длинные трубы, мы устанавливаем дополнительные опоры для них. Минус этого варианта – котлован загроможден трубами, не остается места для маневра техники;
  • диагональные подкосы с упором в плиту фундамента, в грунт (если он достаточно плотный) либо в дополнительные опорные сваи. Технология используется в больших котлованах, где достаточно места для маневра техники.

В первых двух случаях трубы располагаются горизонтально, на одной высотной отметке. Поперечные – с шагом 5-6 метров. Минимальное количество распорок – 4 штуки (по углам котлована при условии небольшой площади). Элементы системы крепятся сваркой.



Мы знаем всё о шпунтовом ограждении
Опыт работы - 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва.

По всем вопросам звоните: 8 800 707-72-09



Стоимость распорной системы котлована

Цена: от 30 000 руб./т

Данная цена на устройсто распорной системы котлована дана ориентировочно. Конечная стоимость услуг зависит от объемов и сложности работ.

Формирование коммерческого предложения возможно только после получения технического задания, либо проектной документации.



Наши предложения по монтажу распорной системы котлована

Наша компания реализует и сдает в аренду шпунты, а также выполняет все работы по устройству шпунтовых ограждений:

  • оценка гидрогеологических условий, испытание грунтов;
  • составление проекта;
  • подвоз материала и подгонка техники;
  • лидерное бурение;
  • установка ограждения;
  • все варианты укрепления стенок;
  • демонтаж по окончании работ.
Для вас:
  • маневренное сваебойное и вспомогательное оборудование;
  • всегда в наличии необходимый материал;
  • быстрые сроки выполнения работ;
  • необходимые сертификаты и допуски;
  • низкие цены, много возможностей для экономии.

Чтобы заказать в нашей компании распорную систему котлована, свяжитесь с нами по телефону либо заполните форму онлайн. После ваших переговоров с менеджером наш сотрудник приедет к вам на объект для ознакомления с условиями работы и сопутствующей документацией. После этого мы составляем договор и в оговоренное время приступаем к работе.



Шпунтовое ограждение котлована в Шереметево, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»
Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»
Вибропогружение трубы и шпунтовых свай при строительстве временнного моста, выполненное специалистами «АрктикГидроСтрой»



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.
