ГОСТ на шпунт Ларсена, которыми мы руководствуемся

Рассказываем про все межгосударственные стандарты (ГОСТ) на монтаж шпунта Ларсена и его производство



Любой строительный процесс подчиняется нормативам, важнейшие из которых отражены в ГОСТ. Ниже – ГОСТы на шпунт Ларсена.

На этой странице мы публикуем все межгосударственные стандарты (ГОСТ) на устройство шпунта Ларсена, а также документацию по строительным нормам и правилам (СНиП), которыми пользуемся в своей работе.

Основная специализация «АрктикГидроСтрой» – монтаж объектов из металлошпунта. Мы выполняем сваебойные работы в Москве, Московской области и других регионах Российской Федерации.



Вы можете заказать вибропогружение шпунта в нашей компании
Цены на работы нулевого цикла и переброску техники – самая низкая в регионе.

По всем вопросам звоните: 8 800 707-72-09



Нормативы на производство шпунта Ларсена – ГОСТ 4781-85

Собственного ГОСТа на шпунт Ларсена Л4 и другие модели этой марки не существует. 4781-85 (предыдущая редакция – 4781-55) – основной стандарт, которым руководствуются производители стальных горячекатаных профилей для шпунтовых свай. Что содержит этот документ:

  • сортамент, размер шпунта Ларсена по ГОСТ – габариты, поперечные сечения, масса и т.д.;
  • технические требования к производству, включая подходящие для изготовления профилей марки сталей;
  • правила приемки готовых изделий;
  • отсутствие дефектов в замке и профиле целиком;
  • методы испытаний;
  • требования к упаковке, маркировке, транспортировке и хранению.

Часть этих данных присутствует в 4781 85 в общем виде. В теле документа содержатся ссылки на другие ГОСТы, стандартизирующие отдельные процедуры:

  • марки сталей – ГОСТ 380 (углеродистые стали Ст3сп, Ст3пс и др.);
  • приемка шпунта – ГОСТ 7566, 7565;
  • ГОСТ на испытания шпунта Ларсена (химический состав) – 22536.0, 22536.10, 27809, 18895;
  • проверка геометрических размеров и формы – ГОСТ 166, 427, 5378, 7502;
  • маркировка, хранение шпунта Ларсена – ГОСТ

Технические характеристики шпунта Ларсена по ГОСТ

В вышеуказанном стандарте технических характеристик нет, их следует искать в других документах. Стойкость к механическим нагрузкам (определяется по результатам испытаний):

  • ГОСТ на шпунт Ларсена и другие аналогичные изделия 1497 – устойчивость к растягиванию;
  • 14019 – устойчивость к сгибанию;
  • 9454 – устойчивость к ударным воздействиям.

Основные рабочие документы для производителей шпунтовой продукции – ТУ на разные модели и типы шпунтов. Например:

  • вместо ГОСТ на шпунт Ларсена Л5 используется ТУ 14-102-147-93 (Л5 корытообразного типа);
  • Технические Указания № 14-2-879-89 составлены для изготовления горячекатаного металлического проката шпунтов Ларсена;
  • 14-102-8-03 – модель Л5-УМ(разработка Нижнетагильского металлургического комбината), и т.д.

Кроме российских, мы используем в работе и реализуем чешские шпунты Ларсена (предприятие ЕВРАЗ). Вместо ГОСТ на шпунт VL 606A (а также на 605А, 607 и другие этой марки) в производстве применяется стандарт EN10248-1 (технические требования к шпунтовым сваям) и EN10248-1 (сортамент).

Существует также ГОСТ Р 53629-2009 – шпунты и шпунтовые сваи из холодногнутых профилей, технические условия. Стандарт разработан для профильных изделий типа ШС и ШК (шпунт-свая симметричная, шпунтово-корытный профиль). Что содержит этот документ:

  • конструкция профилей и замков;
  • марки сталей и ГОСТы для них;
  • требования к производству;
  • геометрические размеры;
  • основные технические характеристики;
  • ГОСТы на сварку;
  • правила приемки и контроля;
  • транспортировка и хранение.

ГОСТ по забивке шпунтовых свай типа шпунт Ларсен

Какой ГОСТ на шпунт Ларсена регламентирует непосредственно погружение?

Основной ГОСТ монтажа шпунта Ларсена – Р 57365-2016/ EN 12063:1999 (Стены шпунтовые,  производство работ). Документ содержит:

  • требования к геологическим испытаниям;
  • к проектной документации;
  • к материалам и оборудованию;
  • к организации монтажа шпунтовой стенки;
  • к методам контроля производства и готового ограждения.

Требования ГОСТ и ТУ к стыковке шпунта Ларсена, ГОСТ на крепление шпунта Ларсена Л5УМ и других аналогичных моделей следует искать в этом документе.

Другие монтажные нормативные документы, в т.ч. ГОСТ и СНиП на шпунт:

  • СНиП 3.07.02-87 – гидротехнические сооружения. Описана технология монтажа больверков, эстакадных стен и других морских/речных объектов из разных свай: железобетонных, свай-оболочек, трубчатого и профильного шпунта;
  • СНиП 3.02.01-87 – земляные сооружения, основания, фундаменты;
  • СНиП 3.06.04-91 – мосты и трубы;
  • СТО-ГК «Трансстрой» – применение шпунта Ларсена в транспортном строительстве;
  • ВСН 34-91– производство и приемка работ при строительстве и реконструкции гидротехнических сооружений;
  • в редакции ГЭСН 2001-05 есть нормативы на оборачиваемость шпунта Ларсена по ГОСТ.



АрктикГидроСтрой уже 10 лет монтирует шпунтовое ограждение

Проконсультируем, расскажем и посоветуем!

По всем вопросам звоните: 8 800 707-72-09



ГОСТы на шпунтовое ограждение из труб

Шпунт Ларсена – самый востребованный в производстве шпунтовых стен. Но в ряде случаев целесообразнее использовать трубчатый. Производство и погружение шпунта по ГОСТ:

  • ГОСТ Р 5264-2010 – ШПС (шпунт трубчатый сварной). Сортамент, замки, технически требования, комплектность, маркировка, правила приемки и контроля, транспортировка и хранение;
  • ГОСТы на стали – 380-2005 и др.;
  • ГОСТ Р ИСО 10543-99 – горячетянутые бесшовные и сварные трубы;
  • ГОСТ 3242-79 – сварные соединения, методы контроля;
  • СТП 010-2000 – правила строительства шпунтовых стен из сварного трубчатого шпунта.



Шпунтовое ограждение котлована в Шереметево, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»

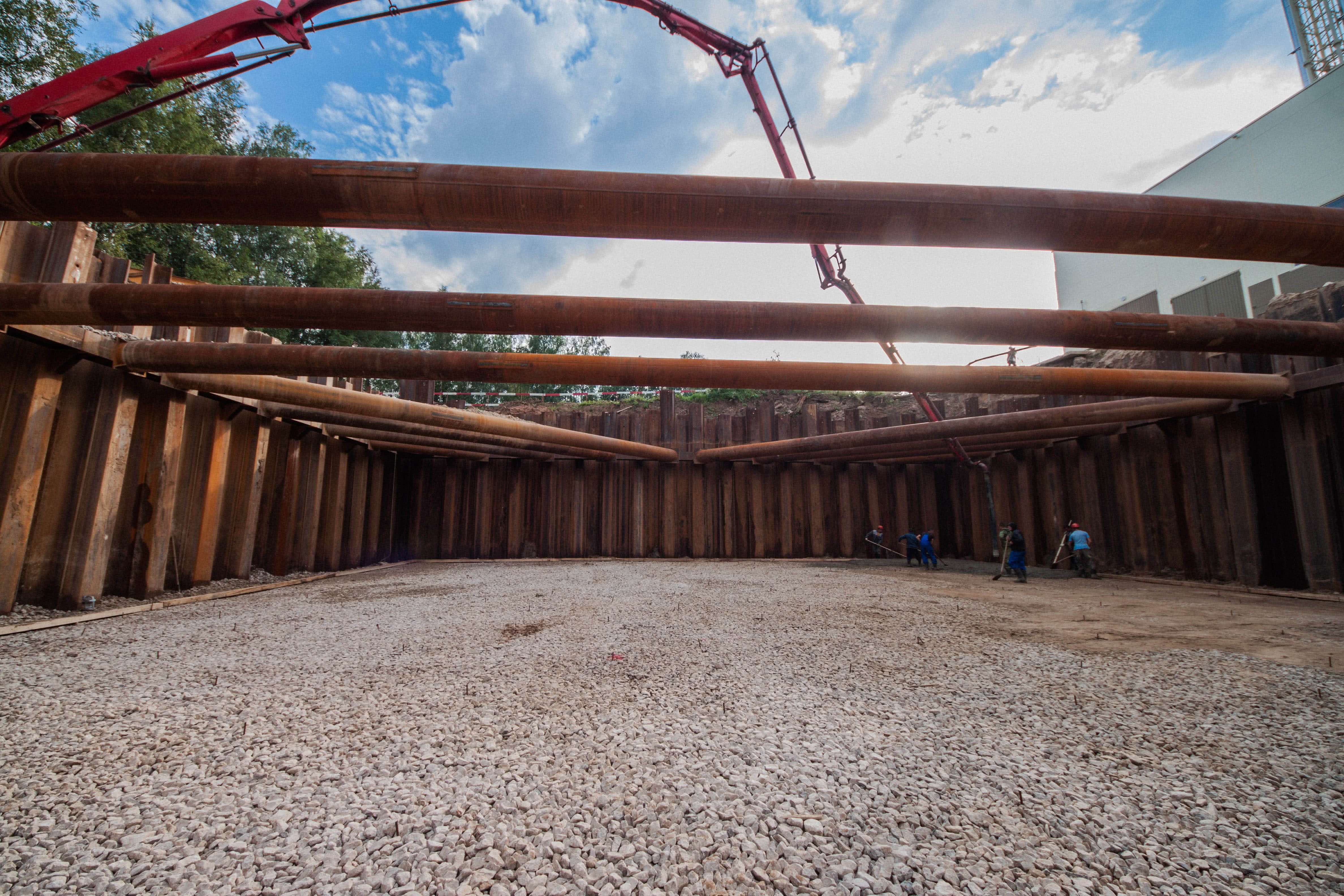

Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»
Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»
Вибропогружение трубы и шпунтовых свай при строительстве временнного моста, выполненное специалистами «АрктикГидроСтрой»



Если у вас остались вопросы по ведению учетной документации, наш специалист бесплатно проконсультирует вас.



Оставьте заявку на консультацию технического специалиста
Узнайте сколько вы сможете сэкономить с нами

Настоящим подтверждаю свое согласие на обработку моих персональных данных

Мы против СПАМА! Ваши данные в безопасности!



Рассчитайте массу шпунта для своего проекта
