Вибропогружатель MULLER MS-24 HFV

Предлагаем в аренду установку для погружения шпунта MULLER MS-24 HFV

Купить шпунт Ларсена Принципы выбора вибропогружателя Высокочастотный вибропогружатель Гусеничный кран РДК 250 3

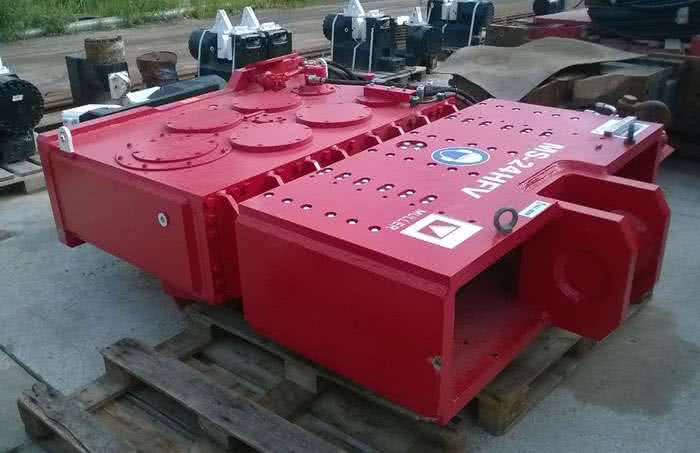

Молот вибрационный гидравлический MULLER MS-24 HFV

Эксцентриковый момент:

24 кг/м

Максимальная частота (частота вибрации):

2350 об/мин

Масса вибромолота:

5050 кг

Заказать вибропогружатель
MULLER MS-24 HFV

Заказать вибропогружатель

от 30 000 руб. за смену

Предлагаем в аренду вибропогружатель MULLER MS-24 HFV для погружения в грунт свай и шпунта Ларсена в условиях плотной застройки.

Описание вибропогружателя MULLER MS-24 HFV

Вибропогружатель MULLER MS-24 HFV разработан и произведен в Германии. Модель MS-24 HFV рассчитана на использование в стесненных условиях. Тихая работа оборудования и низкий уровень вибраций, передающихся грунту, обеспечивают комфорт жителей близлежащих домов и гарантируют сохранность уже существующих зданий. Высокая мощность повышает точность работы и ускоряет процесс погружения конструкций в грунт.

Удобная электронная система управления позволяет сводить в одну команде разные параметры. Это повышает эффективность работы и упрощает работу оператора вибропогружателя. Система управления самостоятельно регулирует большинство параметров.

Удобство управления и множество режимов работы позволяют минимизировать влияние вибропогружателя на окружающие строения и инженерные сети за счет точного подбора параметров.

Назначение и применение MULLER MS-24 HFV

В основном MULLER MS-24 HFV применяется при вибропогружении шпунта.

Вибропогружение — это современный метод обустройства свайных фундаментов и установки шпунтов. В процессе работы конструкции погружаются в породы под действием собственного веса:

1. Вибропогружатель устанавливается и закрепляется в верхней части конструкции;
2. Оборудование и передает высокочастотные низкоамплитудные колебания шпунту;
3. Вибрации погружаемого объекта передаются грунту, разрушая связи между его частицами;
4. Порода разжижается, увеличивается ее текучесть, и свая постепенно проваливается вниз под действием собственного веса.

Метод вибропогружения особенно эффективен на площадках с несвязными (песок и супесь) или насыщенными водой грунтами низкой плотности.

Использовать MULLER MS-24 HFV для погружения свай целесообразно в следующих ситуациях:

• В условиях плотной застройки, где ударные нагрузки могут разрушить фундаменты ближайших сооружений;
• На берегах водоемов;
• В черте города для минимизации шума.

К конструкциям предъявляются высокие требования по жесткости.

Производительность и возможности

На производительность установки влияют сразу несколько факторов:

• Состав и тип грунта;
• Частота колебаний;
• Вес сваи и вибропогружателя.

В несвязных грунтах производительность вибропогружения превосходит эффективность забивки свай. Трубы и сваи с небольшим диаметром и гладкой поверхностью лучше всего поддаются погружению, поэтому установка MULLER MS-24 HFV очень часто применяется для заглубления металлического шпунта.

Вибропогружатель MULLER MS-24 HFV разработан специально для работ в условиях плотной застройки. Система безрезонансного пуска и остановки работы не позволяет вибрации распространяться вглубь грунта. Уменьшение распространения волн позволяет выполнить строительные работы вблизи чувствительных частотных к колебаниям зданий.

Данный вибропогружатель незаменим при выполнении строительных работ под землей или вблизи водоемов. Установка сохраняет целостность грунта, позволяет безопасно проводить работы на трудных площадках.

Готовые объекты, выполненные, в том числе, с применением вибропогружателя MULLER MS-24 HFV



смотреть все

Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов

В 2016 году наша компания установила шпунтовые ограждения на очистных сооружениях жилой многоквартирной застройки в деревне "Рассказовка"

26.06.2016

смотреть все

Северо-Восточный участок третий пересадочный контур

Комплекс работ по устройству шпунтового ограждения до глубины 14,5м

5.05.2016



смотреть все

Проектирование и устройство шпунтового ограждения из трубошпунта при строительстве торгового комплекса.

Наша компания принимала участие в строительстве Административно-торгового комплекса с парковкой в городе Жуковский, Московской области.

02.06.2016

смотреть все

Шпунтовое ограждения котлована при строительстве многоэтажного жилого дома

Наши специалисты провели комплексные работы по устройству шпунтового ограждения котлована при строительстве многоэтажного жилого дома с подземной автостоянкой и встроенными помещениями общественного назначения

6.07.2016



смотреть все

Поставка, устройство и извлечение шпунта при реконструкции канализационной насосной станции

Силами нашей компании было выполнено устройство шпунтового ограждения при реконструкции канализационной насосной станции в Щербинке (Московская область).

26.06.2016

смотреть все

Устройство шпунтового ограждения из шпунта Ларсена методом вибропогружения

Устройство шпунтового ограждения из шпунта Ларсена методом вибропогружения на объекте строительства административного здания в г. Москва, на ул. Байкальская, 42.

14.07.2017

Преимущества и недостатки

Причиной выбора вибропогружателя MULLER MS-24 HFV для погружения свай или шпунтов может быть следующие ситуации:

• Работа в тяжелых условиях;
• Расположение площадки в черте города;
• Работа с песчаным насыщенным водой грунтом;
• Близость зданий с хрупким фундаментом.

Главным при выборе строительного оборудования является сочетание его преимуществ и недостатков. Высокотехнологичный вибропогружатель muller — это качественное и быстрое выполнение работ. Модель MS-24 отличается сочетанием следующих положительных качеств:

• Безрезонансный запуск и остановка вибропогружателя снижают количество и дальность распространения вибраций. Это дает возможность использовать оборудование вблизи чувствительных к высокочастотным колебаниям зданий (старые фундаменты, требующие замены или усиления, памятники архитектуры);
• Вибрации распространяются по толще породы и практически не создают шума;
• Тонкая настройка работы вибропогружателя. Адаптация к параметрам породы увеличивает эффективность проведения работ;
• Оборудование способно самостоятельно подбирать оптимальные параметры работы. Это значительно упрощает работу оператора и ускоряет процесс его обучения;
• Изменение амплитуды во время использования оборудования ускоряет процесс работы;
• При использовании вибропогружателя muller вред, наносимый окружающей среде, сводится к минимуму.

Благодаря продуманной технологии работы вибропогружатель MULLER MS-24 HFV долговечен и на протяжении всего срока эксплуатации работает качественно, без нареканий.

Использование вибропогружателя — это удачное решения при работе с песчаным грунтом.

Устройство вибропогружателя MULLER MS-24 HFV

Вибропогружатель muller ms 24hfv представляет собой подвесное устройство, располагаемое на кране или экскаваторе.

Этот вид вибропогружателей состоит из нескольких частей:

• Двигатель;
• Скоба для крепления к крану;
• Наголовник;
• Амортизатор;
• Подпрессоренный груз;
• Крепление для сваи или шпунта.

Главным преимуществом вибропогружателя muller является его безрезонансная работа. Радиус распространения вибраций сокращается благодаря эксцентрику. Он в каждое мгновение во время запуска и выключения находится в таком положении, что гасит колебания установки до начала вибраций. Кратковременные колебания во время запуска часто бывают очень резкими и имеют большую силу, поэтому их гашение позволяет существенно снизить влияние на соседнние строения.

Тип крепления вибропогружателя — с подпрессоренным грузом. Вибропогружатель отличается долговечностью работы двигателя. Это возможно благодаря его месту опирания на верхнюю сторону корпуса. Двигатель стоит на плите (подпрессоренный груз), не жестко закрепленной на теле механизма. Во время работы вибрации передаются элементам конструкции через нижнюю часть оборудования. При этом дополнительный подпрессоренный груз и двигатель практически не подвержены колебаниям. Это увеличивает срок службы установки. При этом масса плиты и двигателя воздействует на погружаемый объект, увеличивая скорость работы.

Технические характеристики

Выбор оборудования зависит от его технических характеристик:

• Максимальная центробежная сила составляет 1480 кН;
• Максимальная частота оборотов 39,2 об/сек;
• Максимальная сила тяги 400 кН;
• Статический момент вибраций от 0 до 24 кгм;
• Динамический/общий вес без зажима составляет 2,90/5,05 т, соответственно;
• Амплитуда вибрационных колебаний без зажимного устройства 16,5 мм;
• Максимальный и рабочий объем двигателя 693/945 л;
• Давление 350 бар;
• Габаритные размеры:
  • Длина 192 см;
  • Ширина 89,3 см;
  • Высота 224 см.

Для правильной работы вибропогружателя рекомендуется использовать приводной агрегат МS-A 420/570. Для закрепления погружаемых элементов виброустановка оснащается одиночным зажимом MS-U-180 или двойным 2 х MS-U-90/100.

MULLER MS-24 HFV в аренду? Обращайтесь в АрктикГидроСтрой!

Мы предлагаем взять в аренду Muller ms 24hfv. Это быстрое вибропогружение в сочетании с тихой работой и отсутствием колебаний.

Данный качественный и современный вибрпогружатель способен обеспечить комфортную работу по забивке свай и шпунта даже в тяжелых условиях.
