Про журнал погружения свай

Рассказываем как заполнить журнал забивки свай и как заполняется журнал погружения свай

«Арктик Гидро Строй» выполняет сваебойные работы в Москве, Московской области и в других регионах Российской Федерации.

Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Продажа шпунта

Подробнее

Шпунтовое ограждение

Подробнее



Одна из самых важных функций сваебойного процесса – контроль забивки. Этой цели служит журнал погружения свай.

Зачем нужен журнал свайных работ

Свайный журнал – основной документ монтажа, необходимая составляющая приемки готовых свай. Используется для отслеживания графика выполнения работ, для отчетности при сдаче объекта и для последующего контроля состояния фундамента:

  • свидетельствует о проведении работ в полном объеме и с соблюдением технологии;
  • позволяет контролировать эффективность процесса;
  • в случае возникновения проблем со свайным фундаментом в процессе эксплуатации позволяет выявить причины, если проблемы возникли вследствие погрешностей монтажа.

Чтобы журнал выполнял все эти функции, к подрядчику предъявляются следующие требования:

  • записи ведутся только непосредственно в процессе монтажа, день в день. Последующие дополнения и исправления не допускаются;
  • подрядчик обязан хранить журнал длительное время, чтобы можно было обратиться к нему в случае возникновения проблем с фундаментом.



Вы можете заказать вибропогружение шпунта в нашей компании
Цены на работы нулевого цикла и переброску техники – самая низкая в регионе.

По всем вопросам звоните: 8 800 707-72-09



Образец заполнения журнала забивки свай

Поскольку сами сваи и технологии погружения различны, существует несколько образцов журнала забивки свай:

  • образец журнала свайных работ при забивке ударным методом – Ф-36;

Скачать образец

  • журнал вибропогружения свай – Ф-42;

Скачать образец

  • журнал погружения шпунта – Ф-39;

Скачать образец

  • журнал по устройству свайных фундаментов и т.д.

Как заполнить журнал забивки свай, можно узнать из документов Росавтодора (форма от 23.05.2002). В СНиП 3.02.01-87 указано, что информацию в журнал следует вносить по всему объему работ. Там же должны быть данные по забивке пробных свай (в проекте указывается их точное количество, обычно от 5 до 20 шт.)

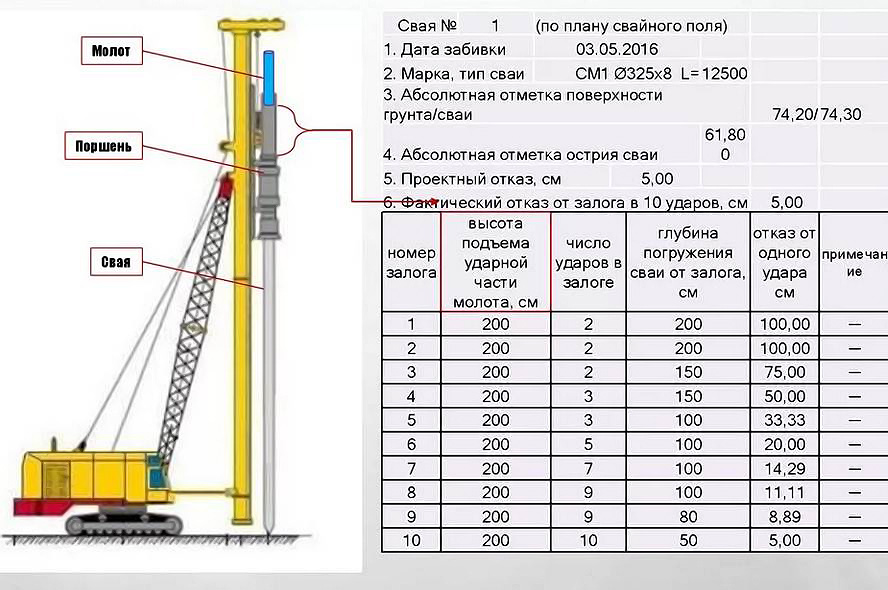

Особенности формы Ф-36

Форма Ф 36 журнала погружения свай разработана для погружения ударным методом, посредством копровой установки с дизельным молотом. Порядок работ при забивке копровой установкой:

  1. Завоз, складирование свай.
  2. Подготовка площадки – очистка, разметка в соответствии с проектной схемой.
  3. Монтаж копровой установки.
  4. Подача сваи на точку погружения.
  5. Надевается наголовник, свая стропуется.
  6. Регулируется положение установки, вертикальность сваи.
  7. Собственно забивка с обязательным контролем вертикальности (допустимое отклонение – не более 1 %). Погружение осуществляется до проектного отказа. При наличии ложного отказа (на сильно уплотняющемся грунте) работы прекращаются на 2 дня для естественного восстановления исходной структуры грунта.

Графы журнала, обязательные к заполнению:

  • число и месяц забивки;
  • порядковый номер сваи в плане;
  • ее габариты;
  • номер молота;
  • высота его подъема;
  • число ударов;
  • отказ на 10 ударов (среднее арифметическое по результатам 3 залогов);
  • глубина погружения сваи за один удар;
  • полная глубина погружения.
Важно!
Залогом называется глубина погружения сваи вследствие серии ударов. При забивке пробной сваи общее число ударов можно не фиксировать, но следует отмечать число ударов на метр погружения. Все записи выполняются непосредственно в процессе работы.

Для самих свай заполняется таблица со следующим графами:

  • общее погружение от поверхности в метрах;
  • длительность погружения на 1 м в минутах;
  • на 0,5 метра;
  • теоретическое и фактическое число оборотов при забивке на 0,5 метра;
  • коэффициент погружения сваи.

На титульном листе журнала указывается следующая информация:

  • название строительной организации-подрядчика;
  • фамилии ответственного за проведение работ и руководителя;
  • даты начала и окончания ведения журнала;
  • тип копровой установки;
  • тип молота, его масса;
  • нормативная энергия удара;
  • давление пара в системе;
  • тип наголовника, его масса;
  • уровень залегания грунтовых вод;
  • проектный отказ;
  • схема свайного поля с номерами свай;
  • основные характеристики свай;
  • проектная глубина погружения;
  • примечания (например, данные о повреждении стволов в процессе погружения).



Комплекс работ по устройству шпунтового ограждения для жилой многоквартирной застройки, выполненный специалистами "АрктикГидроСтрой"

Подробнее



Как правильно заполнять журнал забивки свай при вибропогружении (Ф-42)

В данном журнале обязательными к заполнению являются такие данные

  • номер залога;
  • его продолжительность. Залог рассчитывается исходя из условного временного промежутка, т.к. число ударов, как при работе молота, определить невозможно;
  • глубина погружения для 1 залога;
  • время отдыха между залогами;
  • частота колебаний вибропогружателя;
  • параметры подаваемого тока.

Информация на титульном листе:

  • дата;
  • информация об исполнителе;
  • тип виброустановки и наголовника;
  • частота колебаний вибропогружателя;
  • мощность двигателя;
  • тип стыковки сваи с наголовником;
  • технология защиты установки от гидравлического удара;
  • уровень залегания грунтовых вод;
  • габариты свай;
  • проектная глубина погружения;
  • данные пробного погружения: амплитуда, скорость, глубина, сила тока.
Важно!
Подобным образом заполняется журнал забивки составных свай, оболочек и др.

При устройстве фундаментов ведется журнал бурения скважин и погружения свай. Там же указываются параметры ростверка.

Статьи, которые могут быть вам интересны

ГОСТ и СНиП на журнал забивки свай

Рекомендации, как заполняется журнал погружения свай, присутствуют в основных нормативных документах и источниках, регулирующих правила выполнения сваебойных работ:

  • 19804 ГОСТ – железобетонные сваи;
  • 5687 ГОСТ – методы испытаний ж/б свай;
  • 101 ГОСТ – требования к рабочей документации при проведении свайных работ;
  • 02.03-85 СНиП – свайные фундаменты;
  • Сборник форм рабочей документации от 23.05.2002 (Росавтодор);
  • Пособие по проектированию и устройству свайных фундаментов в Москве, выпущенное 30.11.2001.
