Защита от оползней шпунтом

Наше предприятие, специализирующееся на реализации шпунтов и устройстве шпунтовых ограждений предлагает населению качественную защиту от оползней и селей шпунтовыми сваями.

Что такое оползни, сели, лавины, обвалы и чем они опасны

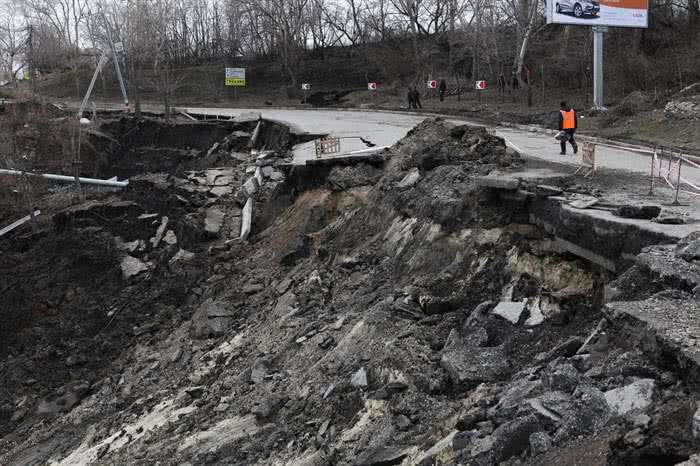

Оползнем называется скользящее лавинообразное движение горных пород под действием силы тяжести вниз по склону. Пласты начинают двигаться при ослаблении их внутренней структуры. Причинами могут быть:

• выветривание;
• водяная эрозия (подмыв течением реки, морскими приливами и др.);
• сейсмические подвижки;
• антропогенные факторы – строительство, прокладка дорог и коммуникаций, вырубка леса, горные разработки и др.

Оползнеопасным считается склон от 19 градусов, но глинистый грунт может придти в движение и при меньшей крутизне.

Преимущественное время схода – весна и лето, наиболее опасные районы в отношении естественных факторов – горы начиная с 1000 метров высотой.

Антропогенные оползни происходят практически повсеместно, где есть хотя бы небольшие возвышенности.

Оползни подразделяются:

• по масштабам. Крупные насчитывают сотни метров, толщина слоя – начиная с 10 м. Делятся на несколько категорий, от мелких на 5 гектар до гигантских (400);
• по скорости движения – от 6 см в год до 3 метров в секунду;
• по механике движения – оползни выдавливания, сдвига, гидродинамические, вязкопластичные, комбинированные;
• по мощности – от малых (в пределах 10 тысяч кубометров) до крупных – 1000 тысяч;
• по месту проявления – подводные, горные, искусственные сооружения (котлованы, отвалы и др.)

Один из видов оползня – снежная лавина. Опасный склон – от 25 до 60 градусов (круче снег не залеживается). По скорости движения лавина сопоставима с курьерским поездом.

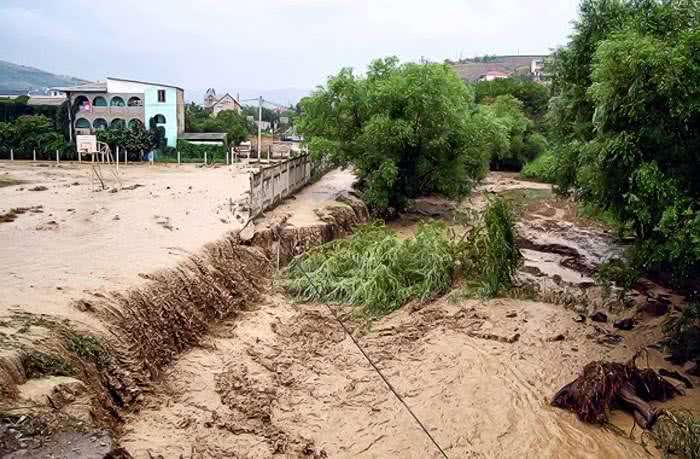

Явление, родственное оползню – селевый поток. По составу отличается большим количеством воды.

Основные причины – ливни, снеготаяние, прорыв водоемов, иногда сейсмические подвижки. По механике подразделяются на:

• обвально-оползневые;
• эрозионные;
• прорывные;
• ливневые;
• снеговые;
• ледниковые;
• сейсмогенные;
• вулканогенные;
• антропогенные.

По мощности:

• мощные – от 100 тыс. кубометров;
• средние – 10-100;
• слабые – до 10.

Толщина селевого потока может достигать 25 метров. Особо опасные районы – предгорья.

Селевые бассейны подразделяются по активности:

• высокая – раз в 3 года или чаще;
• средняя – 6-15 лет;
• низкая – реже.

А также по высоте истоков:

• высокогорные – выше 2,5 тыс. метров над уровнем моря;
• среднегорные – 1000-2500;
• низкогорные – ниже километра.

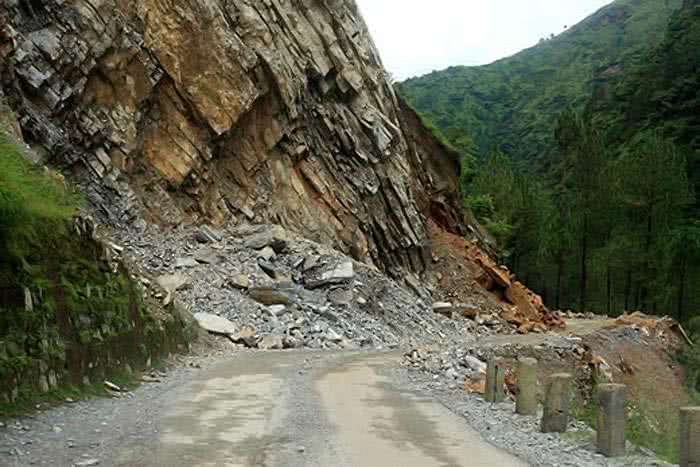

Еще одно явление, родственное оползню – обвал. Т.е. отрыв и быстрое падение большого массива. Обвалы характерны для горного рельефа, крутых морских и речных берегов. Классифицируются по мощности и масштабам.

Меры защиты от оползней

Меры защиты от оползней неэффективны по отдельности, обычно они принимаются в комплексе.

К активным мерам защиты от оползней относятся:

• модификация рельефа – устройство стоков, изменение русел, перераспределение грунтовых массивов;
• устройство регулирующих сооружений;
• монтаж защитных сооружений.

Защита склонов шпунтовыми сваями от оползней

Основные методы укрепления склонов:

• массированная высадка деревьев. Корни деревьев связывают грунт. Метод хорош всем, кроме сроков: на укоренение и рост посадок требуется время;

• изменение свойств грунта, вплоть до его замены. Метод дорогой, энергоемкий, ограничен по масштабам;
• пропитка грунта посредством инъекционных скважин различными вяжущими составами: акрил-полимеры, жидкое стекло, битум и т. д. Это тоже энергоемкая дорогая технология, к тому же ее экологичность под большим вопросом;
• армирование склонов геотекстильным полотном, металлическими либо пластиковыми сетками. При большой крутизне проблематично;

• габионы -  каменные укрепляющие сооружения. Рентабельны, если поблизости есть карьер, из которого можно завезти камень;
• железобетонные сваи. Энергоемкий метод. Работа осложняется тем, что на оползнеопасном склоне забивка может спровоцировать сход. То есть, нужно предварительно бурить лидерные скважины;
• подпорная стенка из буросекущих свай. С аварийной точки зрения метод безопасен: армированным бетоном заполняют предварительно пробуренные скважины, вибрации отсутствуют. Минус – продолжительность: стенка формируется в несколько этапов, на каждом этапе нужно ждать созревания бетона;

• укрепление металлическими шпунтами.

Для крутых склонов, речных и озерных откосов мы рекомендуем последний метод. Занимаемся этим много лет и хорошо знаем, что защита от оползней и обвалов с помощью шпунтовых ограждений – эффективный и в то же время экономичный метод:

• высокая скорость устройства – стенка монтируется из готовых изделий сразу, не нужны промежутки времени между этапами;
• относительно малый вес материала – меньше проблем с транспортировкой и установкой по сравнению с железобетонными сваями, минимум дополнительной нагрузки на склон;
• при погружении металлошпунта можно обойтись минимумом оборудования;
• техника для погружения – маневренная и компактная, подходит практически для любого рельефа, что немаловажно в плане подъезда к месту работ;
• и материал, и эксплуатация оборудования обходятся сравнительно недорого.

При необходимости коррекции ограждения стенку легко демонтировать, а сами шпунты  можно использовать снова.

Что такое шпунт

Шпунтом называется штучный элемент с пазоребневыми замками по бокам. Шпунты различаются по материалу изготовления:

• деревянные. Они самые дешевые, но есть важные минусы – недостаточная устойчивость к высоким нагрузкам, недолговечность;
• железобетонные – высокая прочность; минусы те же, что и у обычных забивных железобетонных свай;
• ПВХ и композит. Долговечные, легкие, недорогие. Устойчивость к нагрузкам ниже, чем у металлических;
• металлические профильные (шпунты Ларсена). Высокая несущая способность, долговечность, простота погружения. Несколько видов профиля. Огромный выбор моделей по габаритным размерам, техническим характеристикам и стоимости;
• металлические трубчатые. Устойчивость к нагрузкам самая высокая за счет большого сечения и формы. Применяются на самых сложных объектах.

Особенности устройства шпунтовых стенок

Есть  несколько методов погружения шпунтов. Не все они в равной мере приемлемы в нашем случае:

• забивка копрами с молотами. Очень старая и производительная технология, но самая опасная: при ударе молота на грунт передаются сильные вибрации. Из-за этого ударный метод практически повсеместно запрещен в районах с плотной застройкой – чтобы не повредить сооружениям, расположенным поблизости. По той же причине он не рекомендован для оползнеопасных склонов;
• статическое вдавливание. Шпунт вгоняется в землю без ударов, силой давления сверху. Технология безопасная, но эффективна только на достаточно мягких грунтах;
• вибропогружение. Шпунт погружается силой вибраций, воздействующих на оголовок. Этот метод эффективен на большинстве грунтов и относительно безопасен.

Чтобы обезопасить процесс полностью, мы погружаем шпунты в предварительно пробуренные лидерные скважины: при этом нагрузка на грунт и на шпунтовую сваю минимальна и усилие, необходимое для погружения, тоже.

Форма шпунта Ларсена различна. При устройстве ограждений чаще всего используются корытообразные или Z-образные изделия. Их соединяют, переворачивая друг относительно друга, чтобы гребни соседних шпунтов смотрели в противоположные стороны.

Для водонепроницаемости замки промазывают герметиком.

Важный момент – крепление готовой стенки. Есть несколько способов. Для подпорных стен оптимальный – анкерный: вспомогательная анкерная свая устанавливается на некотором расстоянии от шпунта и соединяется с ним металлической оттяжкой-тросом.

Кроме этого для укрепления ограждения практически всегда монтируется распределительный пояс – горизонтальные балки, которые фиксируются к шпунтам по всей длине стенки на одном или нескольких ярусах (зависит от высоты ограждения).

Укрепление склонов шпунтом в Арктик Гидро Строй

Для монтажа защитного сооружения важен тщательный расчет. Наш проектный отдел может его выполнить. Кроме того мы оказываем и другие услуги, сопутствующие монтажу:

• предварительные геологические и гидрогеологические исследования на объекте, испытания грунтов;
• подгонка техники и подвоз материала;
• продажа новых и б/у шпунтов;
• организация строительства;
• при необходимости – демонтаж.

К вашим услугам:

• невысокие цены на шпунты, монтаж, сопутствующие работы, аренду техники;
• современная техника и квалифицированные операторы;
• оперативное исполнение заказа;
• сертификаты на все работы, которые мы выполняем;
• возможность выезда бригады в любой регион России.

Кроме подпорных стенок мы монтируем и другие виды шпунтовых ограждений:

• укрепление откосов траншей и котлованов;
• укрепление береговой линии;
• монтаж гидротехнических конструкций – плотин, причалов, мостов и т.д.;
• монтаж коллекторов для промышленности и предприятий коммунальной сферы.
