Шпунтовое ограждение котлована из труб



Шпунтовое ограждение котлованов из труб практикуется при проведении нулевого цикла работ в гидротехническом, гражданском и транспортном строительстве.

Необходимость монтажа шпунта обусловлена правилами СНиП № 3.02-01 «Земляные сооружения», в соответствии с которым любой котлован глубиной более 2-ух метров должен ограждаться шпунтовой стенкой.



АрктикГидрострой устанавливает шпунтовое ограждение под ключ

Поставка шпунта, монтаж, обратный выкуп. Опыт работы - более 10 лет.

По всем вопросам звоните: 8 800 707-72-09

Зачем нужно шпунтовое ограждение?

Ограждать котлован трубошпунтом нужно в первую очередь из соображений техники безопасности. При производстве работ нулевого цикла стенки неукрепленного котлована могут осыпаться, что представляет прямую опасность для находящихся в нем рабочих и спецтехники.

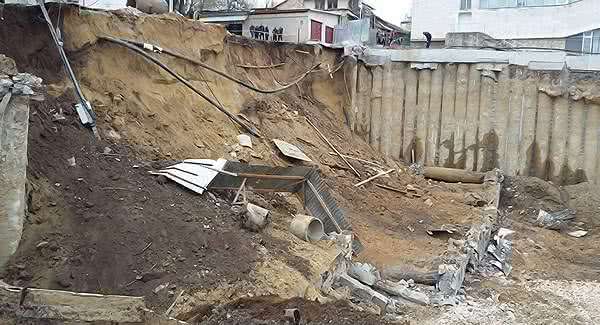

Обвалы стенок котлована происходят в результате подмыва грунта дождевыми водами или движения вблизи выработки крупногабаритной техники, однако чаще всего осыпания случаются из-за динамических нагрузок при забивке свай, на фундаментах из которых стоит свыше 70% многоэтажек.

Полезный совет

Чем ниже плотность грунта, тем сильнее стенки котлована подвержены обвалам. Это отображено в положениях СНиП, согласно которым максимально допустимая глубина выработки, по достижению которой котлован нужно обязательно укреплять, разнится:

  • в песчаных грунтах –1 м;
  • в супесях –1.25 м;
  • в суглинке и глине – 1.5 м;
  • в высокоплотных породах – 2 м.

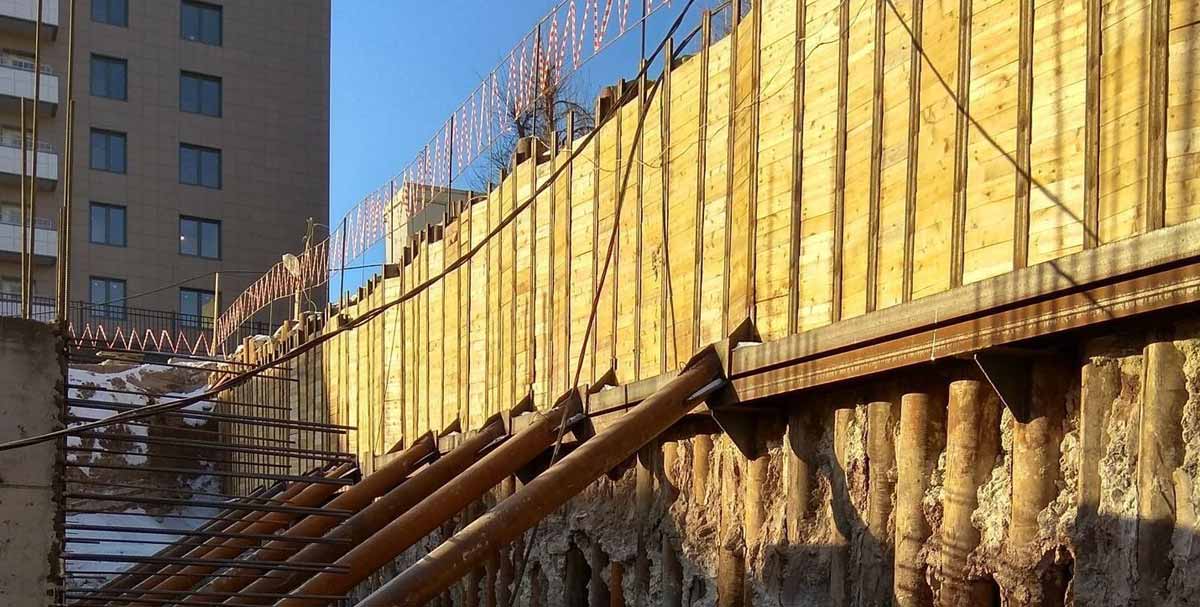

Шпунтовое ограждение котлована из трубошпунта представляет собой герметичную стенку, отдельные элементы которой стыкуются с помощью пазовых замков.



Подобные ограждения также могут использоваться как более дешевый аналог работ по водопонижению, они позволяет предотвратить подтапливание выработки грунтовыми водами либо верховодкой в период обильных атмосферных осадков.

Смотрите на видео, как устанавливается трубошпунт в нашей компании:



Шпунтовое ограждение котлована в Шереметево, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»
Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»
Вибропогружение трубы и шпунтовых свай при строительстве временнного моста, выполненное специалистами «АрктикГидроСтрой»



Преимущества трубошпунта над шпунтом Ларсена

В строительстве для ограждения котлованов используется два вида металлоконструкций – корытообразный шпунт Ларсена и трубчатый шпунт. Деревянные изделия применяются исключительно в кустарном строительстве, так как из-за малого срока службы, низкой прочности и отсутствия оборачиваемости они не выгодны для крупных проектов.

В сравнении со шпунтом Ларсена трубошпунт проигрывает в плане экономичности – из-за большей массы металла он стоит дороже, однако по прочностным характеристикам и вариативности применения трубчатый шпунт не имеет аналогов.

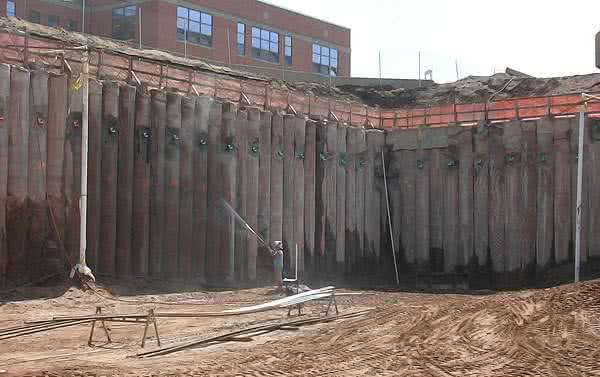

Преимущества шпунтов ограждений котлована из труб:

  1. Трубошпунт обладает максимальным моментом сопротивления давлению грунта, он незаменим в подвижной и нестабильной почве, в условиях которой шпунт Ларсена не имеет нужной устойчивости.
  2. Шпунтовую стенку можно усиливать посредством частичного бетонирования либо размещения внутри труб балок и швеллеров.
  3. Благодаря высокой устойчивости стенку из трубчатого шпунта можно использовать в качестве несъемной опалубки.
  4. Монтаж трубошпунта осуществим в любых грунтовых условиях, так как есть возможность разбуривать высокоплотную почву и дробить валуны внутри трубы.

Как и любой стальной шпунт, трубы подлежат многократному использованию – по завершению строительства их можно демонтировать и продать на вторичке, тем самым возместив большую часть понесенных ранее затрат.

Важно!
В соответствии с правилами СНиП номинальная оборачиваемость трубошпунта составляет 20 циклов.

Используемая техника и оборудование

Технология устройства шпунтового ограждения котлована из труб предполагает использование металлоконструкций диаметром от 530 до 1520 мм.

Изделия имеют маркировку типа Т820х8, где:

  • Т – трубошпунт;
  • 820 – диаметр (мм);
  • 8 – толщина стенки (мм).

Вместе со шпунтом применяются переходные элементы, с помощью которых задается требуемое направление ограждения по углам котлована.

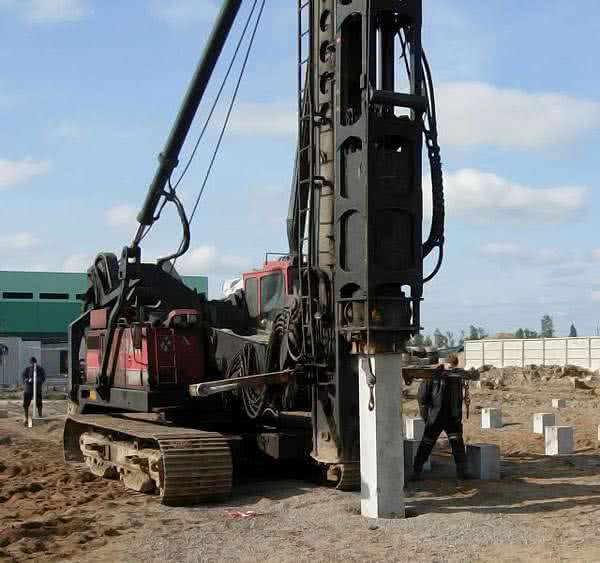

Установка трубчатого шпунта выполняется копровыми установками, которые бывают колесными и гусеничными.

Чаще всего в работу берутся самоходные копры на колесной базе, они несколько уступают в производительности гусеничным установкам, но имеют возможность добираться на место проведения работ самоходом, что снижает итоговую цену шпунтового ограждения котлована из труб.

Главным исполнительным механизмом копровой установки является дизельный молот либо вибропогружатель, подбираемые в соответствии с реализуемой технологией монтажа.

Забивка шпунта с помощью молота при сооружении котлованов используется достаточно редко. Это эффективный и бюджетный, но грубый способ, суть которого заключается в погружении шпунта серией единичных ударов. При реализации данной технологии вырабатываются сильные динамические нагрузки, способные стать причиной обвала стенок еще не укрепленного котлована.



Предлагаем шпунтовое ограждение под ключ
В распоряжении «Акртик Гидро Строй» находится парк современной копровой техники и команда опытных сотрудников.  Если вы заинтересованы в поиске надежного подрядчика, обращайтесь к нам!

По всем вопросам звоните: 8 800 707-72-09



Технология шпунтового ограждения котлована из труб

Наиболее распространенный способ монтажа ограждений из трубошпунта – вибропогружение. Используемые для этого вибропогружатели давят на трубу собственным весом и  передают ей низкоамплитудные колебания частотой от 200 до 3000 к/мин, под воздействием которых шпунт плавно входит в почву.

К сведению
Данный метод эффективен в грунтах любого типа – глина, супеси, пески, вибропогружение не сопровождается деструктивными воздействиями на почву либо фундаменты расположенных рядом зданий, поэтому его можно применять в застроенной черте города.

Ограждение котлованов трубошпунтом происходит в несколько этапов:

  1. На место проведения работ приезжает копровая установка, доставляется шпунт и переходные элементы. Материалы складируются по площадке так, чтобы схема перемещения копра при работе была максимально оптимизирована.
  2. Специалисты размечают шпунтовую стенку по периметру котлована, после чего копр переезжает на первую точку погружения и подтягивает лебедкой трубу.
  3. Конструкция стропуется, поднимается и устанавливается в вертикальное положение. Затем труба сопрягается с вибропогружателем и погружается в грунт на проектную глубину. Таким образом трубы устанавливаются до тех пор, пока ограждение не сомкнется вокруг котлована.

Шпунтовое ограждение

Подробнее

Шпунтовая стенка

Подробнее

Укрепление котлованов

Подробнее

Монтаж шпунта требует высокой квалификации от оператора копровой установки, поскольку при неправильной частоте либо силе ударов шпунт может деформировать замок соседний трубы, что потребует ее извлечения и повторного погружения.

Как рассчитать шпунтовое ограждение котлована?

Правила расчета шпунтовых стенок приведены в нормативе СНиП №2.09-03. Перед проектировщиком стоит задача определить размер труб и глубину, на которую их необходимо погружать.

В паспорте каждого типоразмера шпунта указана величина его устойчивость к опрокидыванию и прочность стенки, в процессе расчетов нужно узнать, какие нагрузки будут действовать на ограждение в конкретных условиях, и по ним выбрать подходящий вариант. Предлагаем вашему вниманию пример формул для расчета шпунтового ограждения котлована.

Устойчивость к опрокидыванию:

, где:

  • Su – требуемая устойчивость шпунта;
  • R – коэфф. работы шпунта в грунте;
  • Nz – коэфф. запаса надежности;
  • Po – момент защемления ограждения грунтом.

Прочность шпунтовой стенки:

, где:

  • D – величина на квадратный метр стенки;
  • S – сопротивление шпунта к опрокидыванию;
  • O – прочность шпунта по материалу;
  • R – коэфф. работы шпунта в грунте.

Глубина погружения:

, в которой также необходимо определить

, где:

  • Esэпюра давления почвы на ограждение;
  • 2md –наибольший момент давления;
  • х – пассивное воздействие почвы на стенку;
  • у – активное воздействие на стенку.

По результатам расчетов оформляется технологическая карта. В ней проектировщик указывает необходимый типоразмер и количество шпунта, технику для его погружения, а также дает рекомендации по проведению монтажных работ.



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.



Наши услуги по шпунтовому ограждению котлована

Компания «Арктик Гидро Строй» занимается обустройством шпунтовых ограждений более 10-ти лет. Мы предлагаем полный спектр услуг по шпунтовым работам – поставку металлоконструкций, проектирование, установку и демонтаж стенок.

Цена устройства шпунтового ограждения котлована из труб у нас на 15-20% ниже, чем у конкурентов. Более того, мы предлагаем гарантированный выкуп использованного трубошпунта, что позволяет клиентам вернуть большую часть понесенных затрат.

По всем вопросам звоните: 8 800 707-72-09



В распоряжении нашей компании находится парк современной копровой техники и команда опытных сотрудников, прекрасно знающих свою работу.  Если вы заинтересованы в поиске надежного подрядчика, обращайтесь в «Акртик Гидро Строй», и менеджеры фирмы ответят на все интересующие вас вопросы.
