Вдавливание шпунта



Шпунтовые заграждения были разработаны для укрепления стен котлованов во время проведения строительных работ. Такое ограждение надежно уберегает рабочих и технику от обвалов грунта.

На территории Российской федерации метод статического вдавливания шпунта стали использовать только в конце 90-х годов 20 века. При возведении защитных сооружений из шпунтовых профилей в Америке и Европе большая часть строится именно таким методом.



Мы знаем всё о шпунтовом ограждение
Компания АрктикГидроСтрой проводит полный цикл работ по поставке, установке и снятию шпунтов Ларсена.

По всем вопросам звоните: 8 800 707-72-09



Изначально шпунты были выполнены из дерева. Отличительной чертой шпунтованной доски являлось наличие шипа и паза на боковых сторонах доски. Они предназначались для надежного соединения отдельных досок в единый щит.

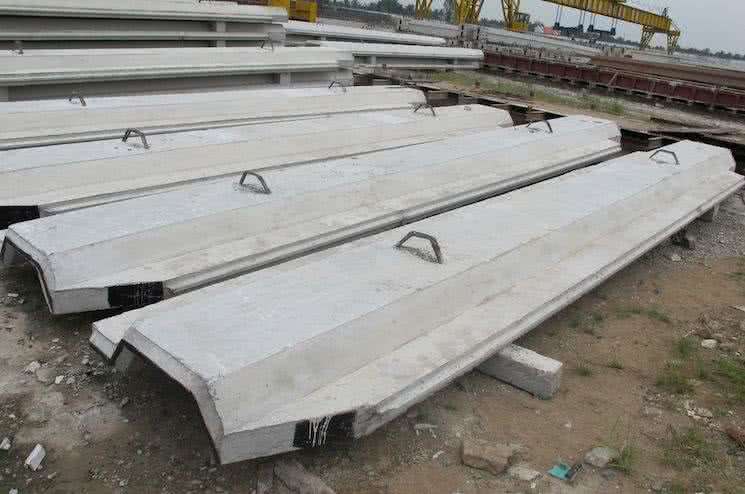

С развитием строительного мастерства и ростом масштаба строительства на смену деревянным шпунтам пришли железобетонные. Такая конструкция может являться не только временным ограждением, но и в дальнейшем нести опорную нагрузку при возведении постройки.

Недостатком такого типа шпунтов является их низкая устойчивость к сложным грунтам из-за чего они часто уходят в сторону, когда упираются в твердое препятствие. Также часто появляются трещины, так как железобетон очень чувствителен к изгибу.

Самым экономным вариантов является вдавливание металлических шпунтовых свай.

Важно!
После того, как закончены работы в котловане и сваи больше не нужны, металлические шпунты Ларсена можно вытащить и использовать при строительстве других объектов. Это сильно удешевляет метод.



Способы погружения шпунта в грунт

Основными в современном строительстве являются 3 способа погружения шпунта:

  1. Погружение забивкой;
  2. Вибропогружение
  3. Статическое вдавливание.

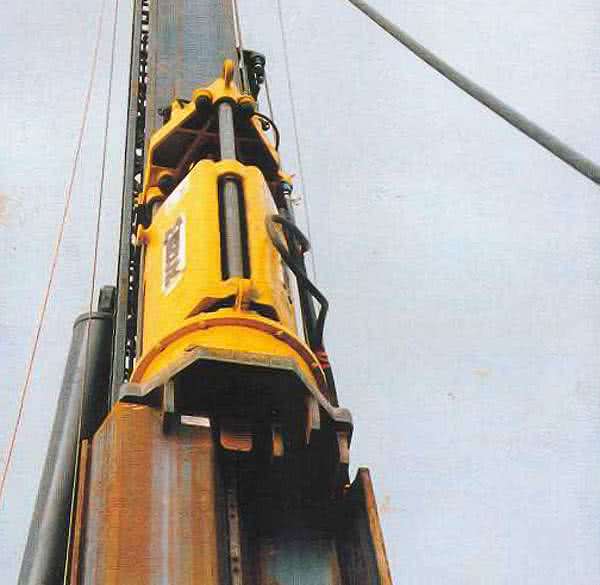

Погружение забивкой

Этот способ использовался еще для забивки первых свай в строительном деле. Основным достоинством является его технологическая простота и доступность всего необходимого оборудования.



К минусам стоит отнести необходимость в мощных и энергозатратных установках. Также при работе такого оборудования производится сильный шум и высокое ударное воздействие на грунт.

Полезный совет
Все вибрационные нагрузки оказывают негативное влияние на состояние соседних построек, создавая трещины в фундаменте и стенах.

В случае, если шпунт попадет на какое-то препятствие при забивке ударным способом, то он может деформироваться, а вместе с ним и крепежный замок шпунта.

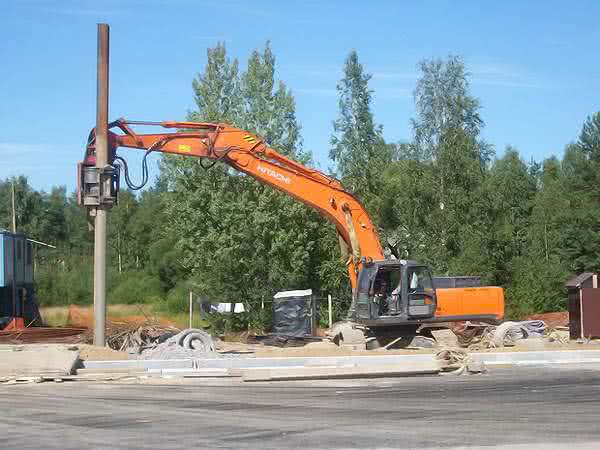

Вибропогружение шпунта

Вибропогружение шпунта более экономичный вариант в плане энергозатрат.  Также уровень создаваемого шума и вибраций заметно ниже, чем у ударной технологии. Что положительно сказывается на возможности проведения работ рядом с жилыми зданиями и охраняемыми объектами культуры.

Но сам механизм погружения под воздействием вибрации делает невозможным использование такой техники рядом с тоннелями метрополитена или крупных трубопроводных и иных магистралями.

Статическое вдавливание шпунта

Самая современная технология это статическое вдавливание шпунта Ларсена.

Отличный вариант при необходимости проведения работ в густозаселенном районе крупных городов или рядом с архитектурными памятниками.

Важно!
Особенно этот метод будет актуален в зонах с ветхими зданиями, оползневых зонах, где любое ударное воздействие может привести к чрезвычайной ситуации.



Шпунтовое ограждение котлована в Шереметево, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»
Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»
Вибропогружение трубы и шпунтовых свай при строительстве временнного моста, выполненное специалистами «АрктикГидроСтрой»



Достоинства метода статического вдавливания

Основные плюсы использования при погружении шпунтовых свай метода вдавливания являются:

  • Подходит для работы рядом с жилыми домами и объектами культуры ;
  • Возможность проводить работы рядом с крупными трубопроводами и линиями метро из-за полного отсутствия вибрации и ударных нагрузок на грунт;
  • Высокая скорость возведения заграждения и экономия бюджета строительства;
  • Осадка всего заграждения проходит равномерно, как и процесс погружения в грунт;
  • Использование современной спецтехники позволяет вести контроль погружения в режиме онлайн и вносить необходимые коррективы;
  • Данная технология является дружелюбной по отношению к окружающей среде;
  • Итоговая несущая способность всех свай, которые были установлены методом статического вдавливания выше в среднем на 10%, чем у свай установленных классическим ударным способом.



Мы рассчитаем все нагрузки и спроектируем оптимальное шпунтовое ограждение.

Это гарантия отличного результата по разумной цене

По всем вопросам звоните: 8 800 707-72-09

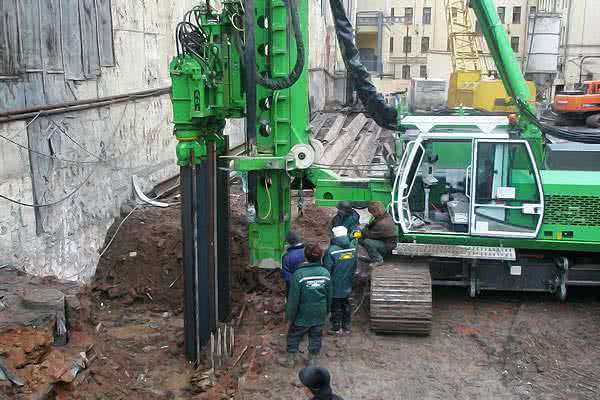

Технология установки шпунта методом вдавливания

При статическом методе вдавливания шпунтовой сваи, её устанавливают на планируемое место погружения, после чего гидравлическим приводом вдавливают в землю. Современная техника позволяет оказывать давление от тонны до нескольких десятков тонн.

За счет малой площади в сечении шпунтовая свая гораздо легче врезается в грунт, чем классическая железобетонная.

Полезный совет
Погружение шпунта методом вдавливания позволяет избежать ограничений при работе около жилых построек из-за полного отсутствия вибрации и шума. Что особенно актуально при проведении работ в черте крупных городов.



Смотрите на видео, как устанавливается шпунт в нашей компании:



Используемая техника и оборудование

Основной силой, которая используется во время процедуры погружения свай вдавливанием, является постоянная статическая нагрузка. Для таких целей используют сверх мощное строительное оборудование.

Все сваевдавливающие машины сконструированы по принципу бокового клинового захвата шпунта и погружения его в скважину, которая подготавливается заранее.

Современная электроника помогает вовремя скорректировать угол погружения шпунта и получить в итоге идеально ровный ряд свай. Также существует возможность создания шпунтовых заграждений круглой и угловой конфигурации.

Наибольшее распространение на рынке услуг по вдавливанию шпунтов получили несколько видов техники:

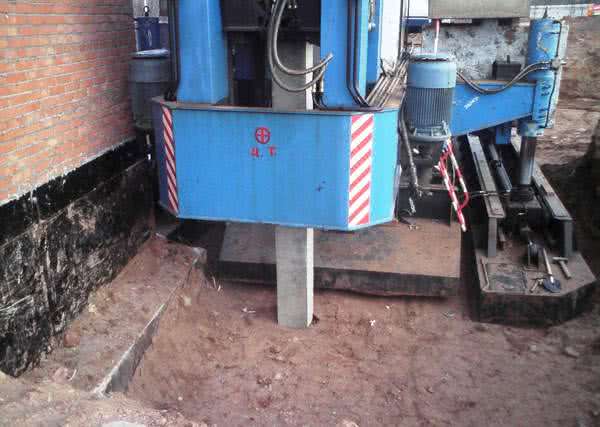

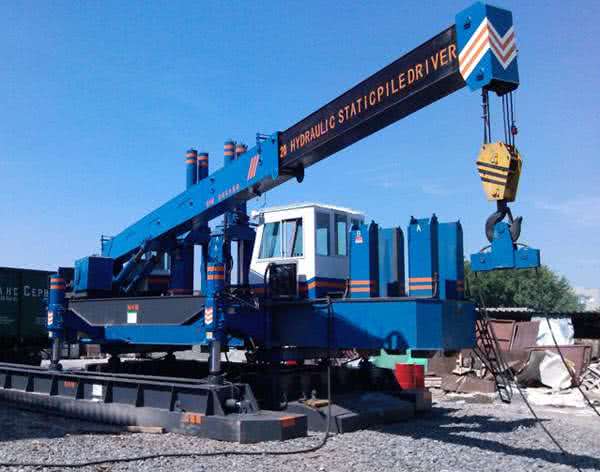

  • Гидравлическая сваевдавливающая установка (СВУ) TITAN DTZ В основном используется для создания свайного фундамента под здание. Максимальное усилие составляет 320 тс;

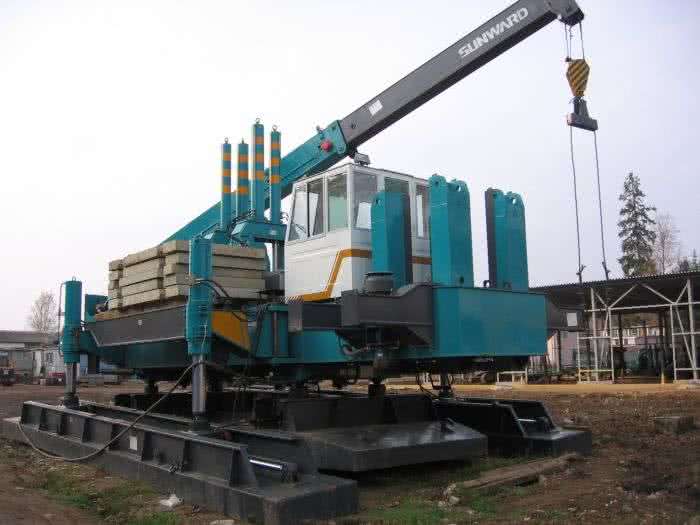

  • При работе в плотной городской застройке или необходимости организации большой свайной площади используют установку SUNWARD ZY J120, которая полностью бесшумная, экологически чистая и подходит для всех видов свай;

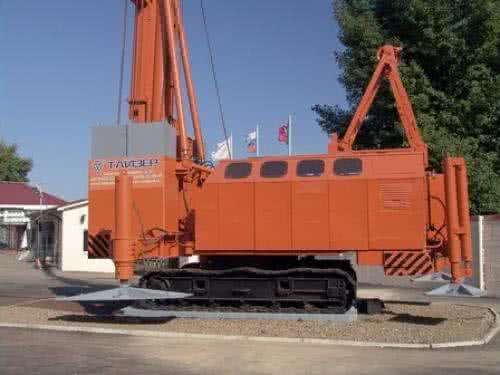

  • СВУ-В-6 это полностью самостоятельная и автономная установка, способная выполнить весь перечень работ со шпунтами и передвигаться к нужному месту установки.

Типы шпунтовых ограждений

На данный момент на рынке представлены следующие типы шпунтовых ограждений:

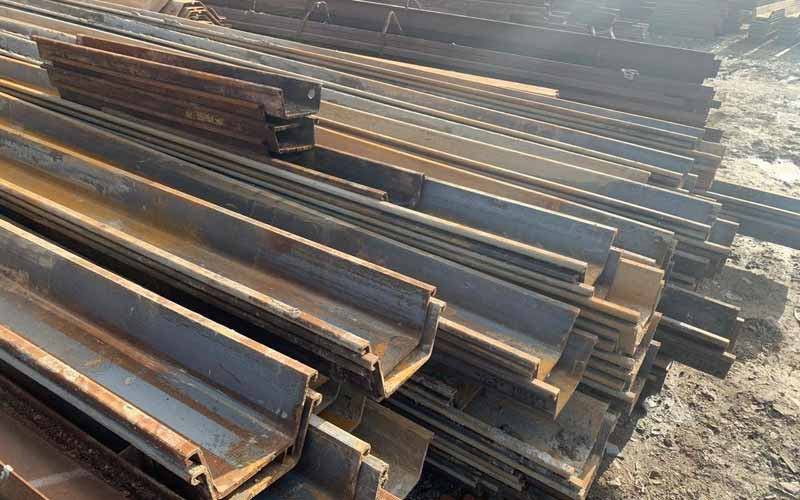

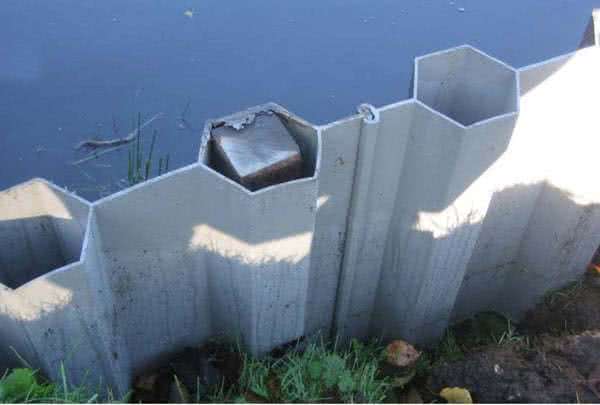

  • Шпунт Ларсена - это самый популярный на данный момент вид шпунтов. Технологически он представляет из себя металлический профиль различных форм, выполненный из высококачественного металла. Шпунты Ларсена бывают в форме желоба или имеют Z-образную форму. Боковые стенки имеют специальные закругления, которые выполняют роль замков для соединения отдельных шпунтов в цельную конструкцию. В итоге такие шпунты образуют прочную и монолитную стену, которая надежно защищает от обвалов и прочих происшествий;

  • Стандартный металлический шпунт- используется в случаях, если статическое вдавливание шпунта Ларсена выходит слишком затратным. После монтажа железные шпунты извлекаются из земли и могут быть повторно использованы, если не были повреждены при установке.

  • Бетонные шпунты - дороже железных, но после строительства они продолжают выполнять опорную функцию. Наиболее часто их используют при строительстве многоэтажных объектов.
  • Деревянные - уже практически не используются, так как не способны выдерживать высокие нагрузки и не могут быть использованы повторно.



Наши преимущества в устройстве шпунтового ограждения

Наши специалисты всегда готовы бесплатно проконсультировать вас по любому вопросу шпунтового ограждения, а также сориентировать в ассортименте шпунтовых свай.

 Мы оказываем услугу по поставкам шпунтов б/у и извлечению уже использованных шпунтов Ларсена.

Важно!
Мы накопили большой опыт по реализации самых разнообразных объектов любой сложности. Время начала работ от момента подачи заявки составляет 48 часов.

Ключевой особенностью сотрудничества с нашей компанией является то, что мы продаем шпунты Ларсена с возможностью обратного выкупа. Такая процедура поможет вернуть вам до 80% изначальной стоимости.



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700

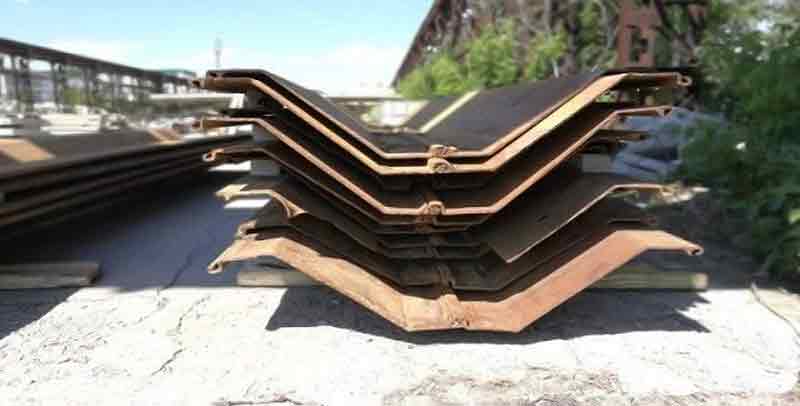

AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600

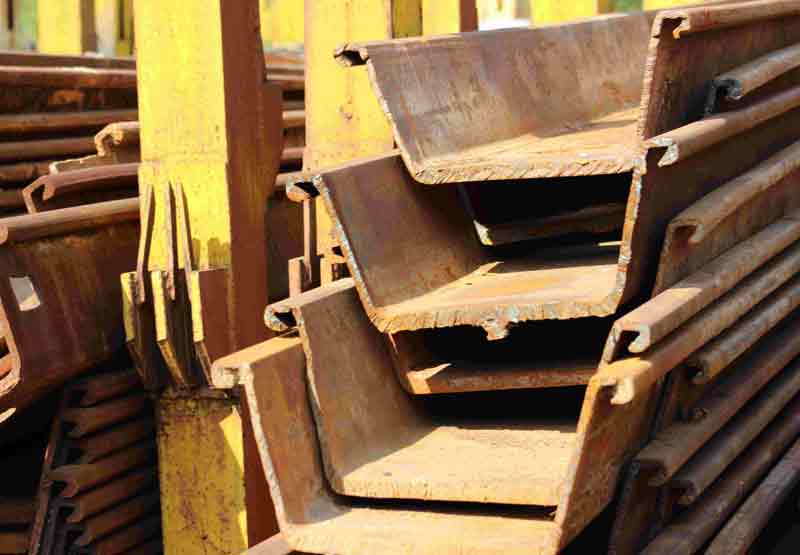

VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600

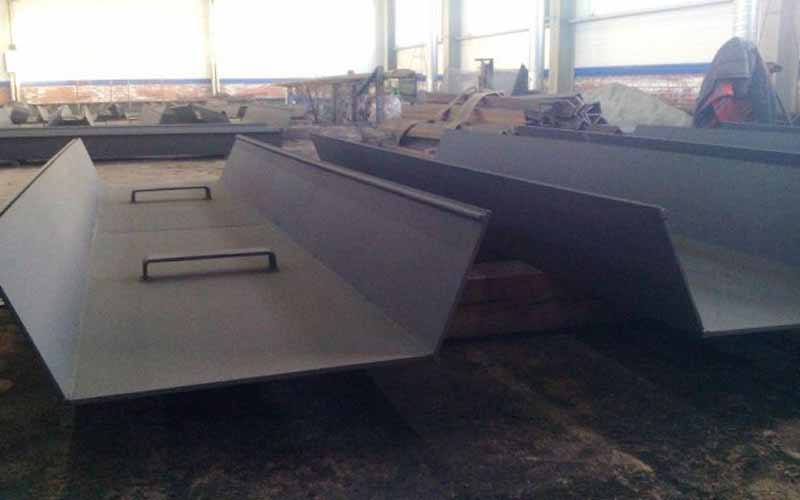

Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.
