Шпунтовая стенка

работаем с любыми типами шпунтов



Наша компания предлагает монтаж подпорной шпунтовой стенки в Москве, Подмосковье и в других регионах РФ.

Шпунтовая стенка – это сплошной ряд шпунтовых свай. Применяется для ограждения котлованов, укрепления откосов, насыпей, береговых линий, гидротехнических объектов.

При нарушении целостности грунта в процессе строительства, а также в силу естественных процессов (выветривание, размыв и т.д.) порода осыпается под действием силы тяжести. В пустоты, образовавшиеся при выемке грунта, проникает вода, что мешает проведению строительных работ. Деформации грунта передаются на соседние участки. Если рядом есть постройки, они могут пострадать.

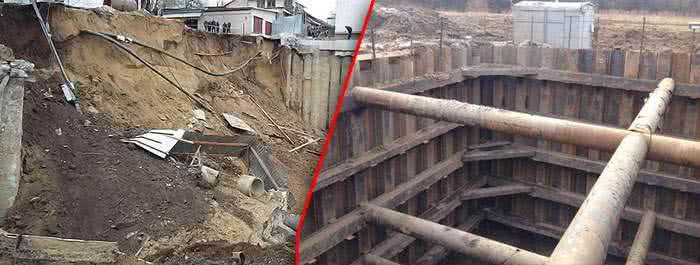

шпунтовая стенка

Ограждения устанавливают, чтобы предотвратить:

  • осыпание грунта на строительную площадку, разрушение берега;
  • проникновение в котлован грунтовых вод, затопление объекта, размыв береговой линии речными, паводковыми, ливневыми и др. водами;
  • чтобы уплотнить грунт на границе площадки, исключить нарушение его целостности на соседних участках.

Наши специалисты выполнят монтаж шпунтовых ограждений любого назначения



Вы можете заказать работы по устройству шпунтовой стенки в нашей компании
Цена устройства шпунтового ограждения котлована, переброски сваебойной и бурильной техники – самая низкая в регионе.

По всем вопросам звоните: 8 800 707-72-09



Из чего состоит шпунтовая стенка

Шпунтовая стенка состоит из отдельных элементов – шпунтов или шпунтовых свай, герметично соединенных между собой пазогребневыми замками.

ограждение шпунтом ларсена

Различают шпунты:

В зависимости от целевого назначения стенки монтируют стационарно или на время строительных работ. Для временного ограждения используются металлические (реже – пластиковые) шпунты: количество рабочих циклов российских моделей достигает 13, импортных – 20.

Полезный совет
Деревянные сваи самые дешевые, но приобретать их нерентабельно: вторично после выемки их использовать уже нельзя, поскольку они испорчены; для постоянного ограждения они тоже не подходят, поскольку быстро гниют.

Процесс погружения железобетонных свай дорогой и энергоемкий. Их используют в одноразовом качестве: после строительства они служат дополнительной опорой фундаменту.

Мы советуем монтировать шпунтовую стенку из металлических шпунтовых свай

Для устройства шпунтовой стенки мы используем шпунты из металла двух типов:

  • профильные – шпунты Ларсена различных марок, российского и зарубежного производства, с разной формой профиля (самый востребованный – корытообразный);

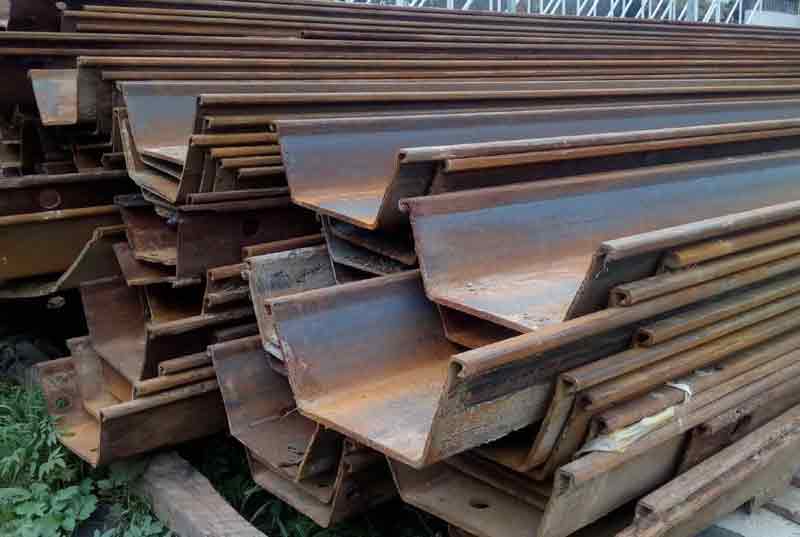

металлический шпунт ларсена

  • трубчатые – полые трубы с толстой стенкой, высокой несущей способностью и повышенной устойчивостью, предназначенные для работы на самых нестабильных грунтах.

трубошпунт

У нас постоянно в наличии большой ассортимент моделей. Мы подберем для вас материал с необходимыми габаритными размерами и прочностными характеристиками в соответствии с проектом.

Как производится расчет шпунтовой стенки

При расчете на прочность шпунтовой стенки по материалу определяются следующие параметры:

  • сечение/габаритные размеры шпунта;
  • глубина погружения;
  • необходимость дополнительного крепления.

На плотных грунтах глубина погружения шпунта – не менее метра, на глинах, песках, суглинках и т.д. – не меньше двух.

При расчете нужно учитывать, анкерное крепление или безанкерное: при анкерном креплении точка оборота находится на уровне растяжки, при безанкерном – на уровне нижнего среза шпунта. В соответствии с существующими нормативами безанкерное крепление допускается при высоте стенки 2-3 метра, одноанкерное – 6-8 метров и т.д.

Расчет шпунтовой стенки выполняется либо графоаналитическим методом Блюма – Ломейера, либо по формулам, учитывающим:

  • глубину котлована;
  • проектные нагрузки от сооружения;
  • пассивное и активное давление воды и грунта.

распределительный пояс у шпунта

Основные формулы:

  • устойчивость стенки – Мu < m/γ * Mz, т.е. опрокидывающий момент должен быть не более удерживающего момента, умноженного на отношение коэффициента работы к коэффициенту надежности;
  • прочность стенки – Mp/Wcm < Ry * m, т.е. отношение расчетного момента в сечении стены к моменту сопротивления стены (справочное значение для данной модели шпунта) должно быть не более произведения сопротивления обвязки на коэффициент условий работы.

Отдельно вычисляются:

  • прочность обвязки;
  • устойчивость формы обвязки;
  • сопротивление на разрыв замков шпунтовых свай и другие параметры.

Для проектирования стенок существуют специальные программы. С их помощью можно рассчитать:

  • ширина шпунта (сечение, если шпунт трубчатый);
  • глубина погружения;
  • рекомендации – анкерная или безанкерная стенка, число анкерных креплений.

У нашей компании есть собственный проектный отдел. Мы рассчитаем для вас стенку и составим проект быстро и недорого.



Мы знаем всё о шпунтовом ограждение
Опыт работы - 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва.

По всем вопросам звоните: 8 800 707-72-09



Последовательность возведения шпунтовых стенок

В зависимости от особенностей объекта используется одна из трех технологий погружения шпунтовых свай:

  • забивка копровыми установками. Метод считается самым опасным и не используется в условиях плотной застройки: ударная вибрация может спровоцировать разрушения находящихся рядом сооружений;

забивка копровыми установкамизабивка копровыми установками

  • статическое вдавливание. Самая мягкая технология, можно применять везде. Минус – недостаточно высокая производительность;

статическое вдавливаниестатическое вдавливание

  • вибропогружение. Можно использовать в любых условиях, производительность высокая.

вибропогружение шпунта

В некоторых случаях (на т.н. легких грунтах) используется комбинированный метод: сначала шпунт погружают виброметодом, до проектной отметки доводят молотом.

Мы выполняем погружение импортными виброустановками. В ряде случаев используем вспомогательные технологии, упрощающие процесс:

  • подмыв с использованием гидротехнического оборудования. По окончании монтажа устраняется;
  • лидерное бурение. Шпунты погружаются в предварительно пробуренные скважины. Это позволяет упростить монтаж, снизить нагрузки на грунт и сами шпунты.

лидерное бурения под шпунт

Шпунты при монтаже разворачиваются по отношению друг к другу на 180 градусов: шпунтовая стенка на чертежах выглядит как синусоида. Такая конструкция более устойчива к опрокидывающим нагрузкам.

Алгоритм работ по возведению шпунтовых стенок:

  • оценка гидрогеологических условий на объекте, испытания грунта;
  • составление проекта, в т.ч. определение необходимого количества и марки шпунтов;
  • предварительный этап – перенос схемы установки на местность. При необходимости – подмыв, бурение лидерных скважин;
  • погружение шпунтов;
  • меры по укреплению готового ограждения.

Готовую стенку мы усиливаем распределительным поясом. Распределительный пояс на шпунтовой стенке – это горизонтальная обвязка, предназначенная равномерно распределять нагрузки по всему ограждению. Выполняется из металлических балок. В зависимости от высоты стенки может быть один или больше поясов.



Шпунтовое ограждение котлована в Шереметьево, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»
Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»
Вибропогружение трубы и шпунтовых свай при строительстве временного моста, выполненное специалистами «АрктикГидроСтрой»



Как заказать шпунтовую подпорную стенку в нашей компании

Мы выполняем монтаж шпунтовых ограждений, а также реализуем шпунты в любом регионе России. К услугам наших заказчиков:

  • квалифицированные сотрудники;
  • качественное импортное оборудование;
  • всегда в наличии шпунты всех марок в любом количестве;
  • полный цикл работ «под ключ»;
  • сертификат СРО, допуск к монтажу на ответственных объектах;
  • оперативные сроки;
  • бесплатные консультации.
Важно!

У наших клиентов есть несколько способов сэкономить на устройстве ограждения:

  • у нас исходно низкие цены;
  • можно заказать шпунты б/у, они дешевле;
  • есть скидки для постоянных партнеров и при большой сумме заказа;
  • по окончании строительства мы сами демонтируем шпунты, вывезем и вернем вам за них до 80 процентов стоимости.

Варианты мы обсуждаем с заказчиком в ходе оформления договора, совместно выбираем наиболее выгодный.

Расценки в смете на шпунтовую стенку зависят:

  • от модели шпунтов;
  • от объема работ;
  • от условий проведения работ;
  • от удаленности объекта.

Чтобы заказать у нас товар или услугу, позвоните по телефону 8(495) 104-72-09 или заполните форму на сайте. В ходе предварительного разговора вы обсудите с менеджером заказ, выберете подходящий вариант, согласуете приблизительно сроки, договоритесь о встрече на объекте. Наш эксперт оценит условия работы, ознакомится с документами объекта. После этого мы составляем договор, завозим материал, оборудование и выполняем монтаж.



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.
