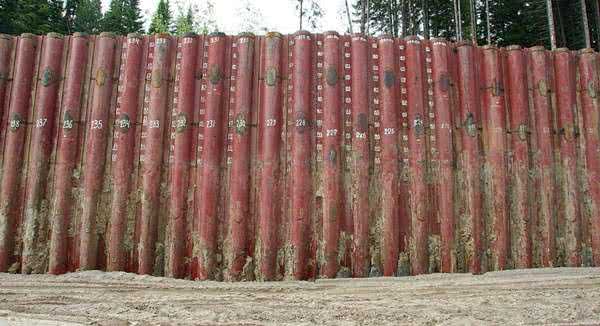

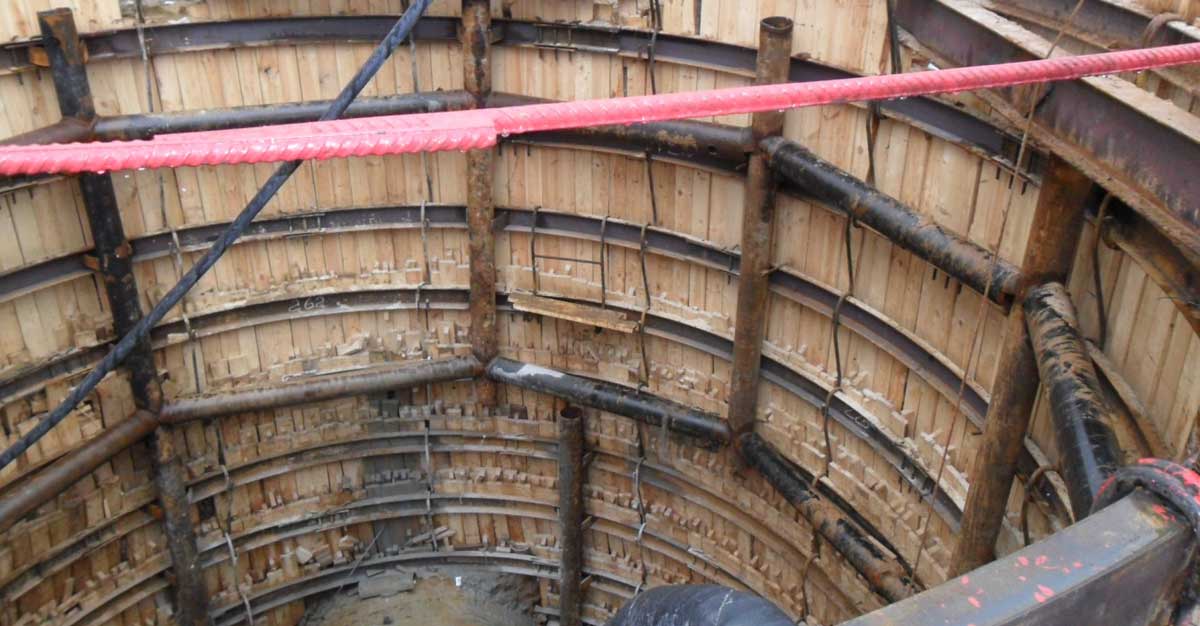

Устройство шпунта из труб

Трубошпунт – это металлическая конструкция или цельное сооружение, которое закладывается в целях удержания грунта. Предназначен для обеспечения безопасности в процессе строительных работ. Конструкция представляет собой цельные трубы с приваренными к ним замками.

В каких случаях необходим трубошпунт?

Шпунтовая труба устанавливается в котлованах в тех случаях, когда того требует техника безопасности и нормы СНиП.

Важно!

В соответствии с нормами СНиП трубчатый шпунт закладывается в котлованы, отвечающие следующим параметрам:

  • Песчаные котлованы, глубина которых превышает один метр.
  • Котлованы в супесях, глубиной свыше 1,25 метра.
  • Котлованы в глинистом грунте, чья глубина больше или равна полутора метрам.
  • Котлованы, вырытые в высокоплотных грунтах, глубиной от 2 метров.

Такое ограждение применяется для того, чтобы защитить стены вырытого котлована от осыпания и обрушения, которое ему грозит вследствие проведения работ по забиванию свай.

Еще эта технология может применяться как альтернатива водопонижающим мероприятиям. Конструкция соединяется пазовыми замками, благодаря чему получается герметичная стенка, сдерживающая влагу и предотвращающая риск затопления котлована.



Мы знаем всё о шпунтовом ограждение
Компания АрктикГидроСтрой проводит полный цикл работ по поставке, установке и снятию шпунтов Ларсена.

По всем вопросам звоните: 8 800 707-72-09

Отличия трубошпунта от других видов шпунтового ограждения

Трубошпунт состоит из труб, способных выдерживать горизонтальные нагрузки, которые оказывает грунт, и вертикальные, которые возникают под действием фундамента. Строительство трубошпунтов имеет ряд отличий от аналогов, которые дают ему преимущества перед ними:

  • Момент сопротивления такой стены значительно выше, чем у других соединений.
  • Высокая предельная нагрузка (от 140 тонн на погонный метр), которую может выдерживать этот шпунт.
  • Низкая металлоемкость.
  • Свая значительно шире, чем у альтернативных средств, поэтому погружение значительно упрощается.
  • За счет специальных замковых соединений этот тип шпунта можно соединять с другими.
  • Безопасность для окружающей среды и здоровья человека.
  • Такие сваи можно делать любых размеров.
  • В процессе размещения поверхность трубы позволяет давать стенке любой угол поворота.



Используемая техника и оборудование

 Шпунтирование котлована трубами предполагает привлечение спецтехники. Основным инструментом в этой работе служат копровые установки.

Копр – это специальная самоходная установка, передвигающаяся на гусеницах или на колесах, оснащенная определенным оборудованием:

  • Копровой мачтой.
  • Погружающим механизмом.
  • Лебедочным блоком.

Помимо копра для погружения и забивки труб используются техника:

  • Рабочая платформа для размещения на ней копра.
  • Устройство для забивки, которое может представлять собой молот (дизельный или гидравлический) или вибромолот, в последнее время все большую популярность приобретает вибропогружатель.

Мы используем современную технику для забивки:

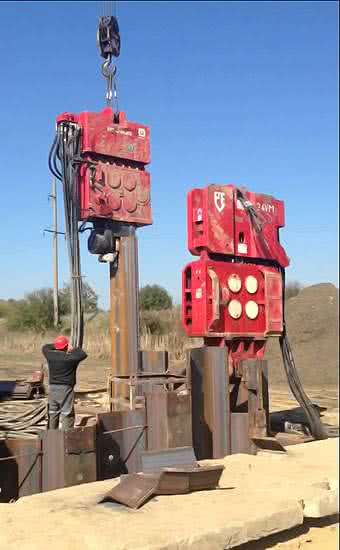

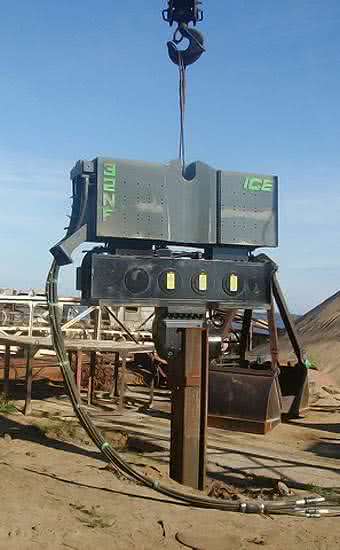

  • Вибропогружатель MULLER MS24HFV, вибропогружатель ICE 1423C, HITACHI.

  • Экскаватор ZAXIS



Наша техника на видео:



Технология устройства шпунта из труб

Шпунтовое ограждение из труб создается по простой технологии – металлические трубы определенной длины и диаметра соединяются между собой при помощи специальных замков, которые к ним приварены. В результате получается прочная, герметичная стенка для котлована.

Устройство ограждения должно соответствовать требованиям СНиП и создается согласно следующей последовательности:

  1. Доставка копра и прочей техники на строительный объект.
  2. Делается разметка (в соответствии с проектом).
  3. Шпунт с помощью лебедки копровой установки доставляется к месту погружения.
  4. Выполняется строповка труб, затем их поднимают и ставят в положение для забивки.
  5. Трубошпунт стыкуется с наконечником погружающего механизма, производится проверка положения конструкции относительно плана.
  6. Погружение трубошпунта. Включается забивающая машина, трубошпунт углубляется в грунт до нужной отметки.
  7. Затем ставится следующая шпунтина и так далее.



Методы погружения шпунтовых труб

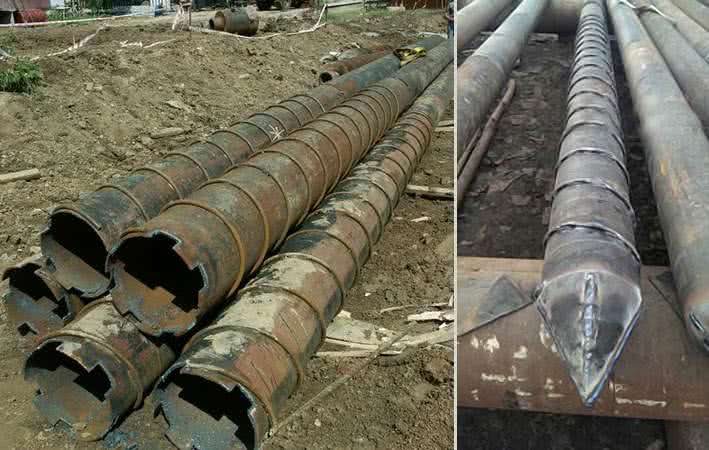

Завинчивание шпунтовых труб

Суть этого способа в предварительном бурении ведущей скважины, которая делается диаметром меньше, чем диаметр завинчиваемой трубы, на которую заранее наваривают спираль. Например, для труб диаметром в 300 мм делают отверстия диаметром 275 мм. Дыры бурятся шнеком, закрепленным на буровом вращателе, затем шнек снимают, на его место ставят трубу с резьбой и ввинчивают ее в отверстие.

Забуривание трубчатого шпунта позволяет сделать конструкцию максимально прочной и надежной.

Этот способ имеет ряд преимуществ, которые позволяют ему быть актуальным по сей день:

  • Это полностью бесшумный метод погружения.
  • Труба плотно сидит в грунте.
  • Шпунт можно будет извлечь тем же способом в ближайшие шесть месяцев после ввинчивания.

Но имеются и недостатки:

  • Сложнее всего в этом деле наваривать резьбу на трубу. Это занимает много времени и задействует много рабочих рук: бригада из одного сварщика и подсобного рабочего за смену изготавливает пять свай длиной от 8 до 10 метров.
  • За счет привлечения лишней рабочей силы себестоимость такого трубошпунта возрастает в полтора раза.
  • Для подготовки некоторых видов труб нужны специальные станки.



Вибропогружение

Вибропогружение - Это погружение труб в грунт с помощью специального вибрационного устройства. Особенно эффективен этот метод на насыщенных водой участках с большим процентом содержания песка и на болотистой местности. Чаще всего способ применяется при строительстве гидросооружений, укреплении берега и на глубоких котлованах.

Вибропогружатели могут быть крановыми и экскаваторными.

Преимущества метода:

  • Погружение происходит достаточно бесшумно.
  • Предназначен для широкого спектра грунтов.
  • Универсальность – можно выполнять работы в любое время года, при любой погоде в разные типы грунта.

Недостатки:

  • Не подходит для твердых пород, скал.
  • Нередко требует привлечения к работам дополнительной техники.
  • Невысокая производительность труда.
  • Редко используется в городских условиях, так как вибрационные нагрузки сильно воздействуют на окружающую почву.



Забивка шпунта

Забивка шпунта – ударная технология. Погружение труб в грунт происходит за счет вертикальных динамических нагрузок, которые выполняются с помощью молота копровой установки.

Преимущества:

  • Никак не нужно обрабатывать и подготавливать трубы перед забивкой.
  • Удары уплотняют грунт, улучшается несущая способность свай.
  • Метод актуален для любого грунта.
  • Можно регулировать силу удара.
  • Работа выполняется достаточно быстро.

Недостатки:

  • Очень высокий уровень шума.

Удары могут повреждать и изменять форму труб, такая технология более уместна для железобетонных изделий.



Мы рассчитаем все нагрузки и спроектируем оптимальное шпунтовое ограждение.

Это гарантия отличного результата по разумной цене

По всем вопросам звоните: 8 800 707-72-09



Оборачиваемость труб шпунтового ограждения

Трубы для шпунтового ограждения имеют свой показатель оборачиваемости – это допустимое количество циклов вторичного использования. Оборачиваемость трубошпунта может варьироваться, но в среднем она составляет 10 раз.



Требования СНиПа по шпунтовому ограждению из труб

Установка трубошпунта регулируется Строительными нормами и Правилами. Основные положения заключены в СНиП 3-Б.6-62 и описывают предварительные действия перед погружением, регламентируют укрупнительную сборку, транспортировку и погружение труб.



Расчет шпунтового ограждения

Расчет выполняется в целях обеспечения безопасности конструкции и ее дальнейшей работоспособности на протяжении предписываемого срока пригодности. При расчете учитываются начальные напряжения грунта и предельные напряжения. Высчитывается коэффициент бокового давления. В последнее время для выполнения расчетов все чаще задействуют специальные компьютерные программы.

Важные параметры, которые следует учитывать:

  • Учет берм.
  • Горизонтальные перемещения конструкции.
  • Расчет прочности конструкции.
  • Сейсмика.
  • Изгибающий момент усилий ограждения.
  • Усилия в анкерах.
  • Усилия в распорных системах.
  • Параметры «Пионерного» котлована.
  • Учет распределенных нагрузок.
  • Уровень воды со всех сторон.
  • Изменения УГВ.
  • Расчет при условии поэтапной разработки грунта.
  • Эффективные характеристики сечения.
Важно!
Чем больше расчетных данных используется при закладке шпунта, тем более надежной и безопасной будет конструкция. Поэтому мы рекомендуем обращаться в нашу компанию за оказанием этой услуги.



Наши услуги по устройству шпунта из труб

Мы предоставляем услуги по установке и устройству шпунта, а именно:

  • Погружение и извлечение шпунтовых конструкций.
  • Проектирование ограждений, выполнение всех необходимых расчетов.
  • Создание обвязочного пояса.
  • Устройство распорных систем.
  • Устройство трубошпунтового ограждения под ключ.
  • Продажа нового трубошпунта с возможностью обратного выкупа.
  • Продажа б/у руб.

Преимущества нашей компании:

  • Имеем большой опыт выполнения строительных и расчетных работ.
  • Продаем только проверенные трубы, которые отвечают стандартам качества.
  • Наши сотрудники постоянно повышают уровень квалификации, обучаются и приобретают практический опыт.
  • Мы рассчитываем на долгосрочное сотрудничество с каждым клиентом.
  • Помогаем вам экономить без потери качества, можем подобрать вариант, который будет стоить дешевле, но надежнее.

На начальном этапе мы сделаем профессиональный расчет и оптимизируем ваши расходы, что позволит сократить расходы на трубошпунт на 80 процентов. Подберем максимально близкий к проектным нагрузкам тип шпунта.



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.
