Шпунтовые сваи

реализация, сдача в аренду, монтаж и укрепление



Основное направление работы Арктик Гидро Строй – шпунтовые сваи: реализация, сдача в аренду, монтаж и укрепление шпунтовых стенок разного назначения.



Определение шпунтовых свай

Шпунтовые сваи – это фрагменты временных или постоянных ограждений для строительных котлованов, нестабильных склонов, набережных и других аналогичных объектов.

По бокам у шпунтов располагаются пазогребневые замки, что позволяет соединять элементы в герметичную конструкцию. Эта конструкция и есть ограждение.

Чаще шпунты располагаются сплошным рядом. Реже (когда позволяют условия, ради экономии материала) – с некоторым шагом: в этом случае единую конструкцию образует забирка со шпунтовыми сваями в качестве основных несущих элементов.

На выбор второго типа стенки влияют два фактора:

  • расчетная прочность будущего ограждения, ее соответствие проектным нагрузкам и давлению грунта;
  • обводненность участка и расположение грунтовых вод. Забирка негерметична, при ее использовании нужно принимать дополнительные меры по водопонижению. Поскольку это, как правило, нерентабельно, сплошные стенки используются чаще.

Применение шпунтовых свай

У стенок две функции. Основная – предотвратить движение грунта между ограждаемым участком и соседней территорией:

  • при выемке грунта из котлована/траншеи откос становится нестабильным. Под давлением извне соседние слои могут обрушиться. Это сделает невозможной работу на самом участке и повредит расположенным рядом постройкам: при смещении грунта их основания претерпевают деструктивные динамические нагрузки;
  • нестабильные откосы, склоны, насыпи независимо от строительных работ поблизости могут обрушиться под воздействием природных и техногенных факторов. Возникший оползень опасен для построек на возвышенности и в низине, для ландшафта в целом;
  • береговые линии и сооружения претерпевают влияние тех же факторов и дополнительно размываются водой.

Вторая функция стенки – гидроизоляционная:

  • защитить строительный участок от затопления грунтовыми водами;
  • остановить размыв берега;
  • предотвратить просачивание на окружающую территорию сточных вод из коллекторов вредных предприятий (химических, ядерных и др.)

Отсюда основные области применения шпунтовых стенок:

  • ограждения для строительных траншей и котлованов;

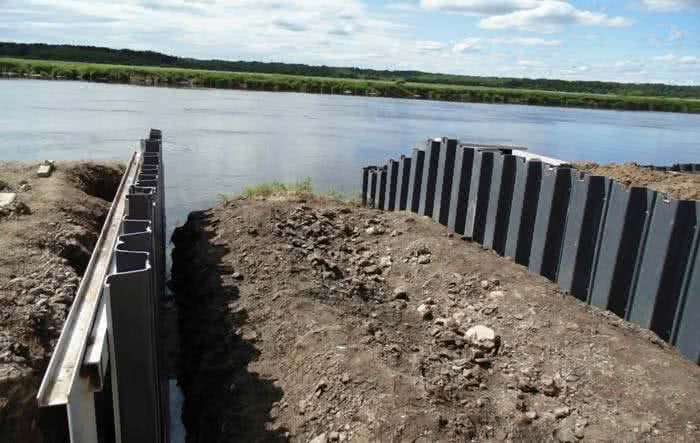

  • укрепление берега (в ряде случаев, предусмотренных проектом – коррекция русла);
  • монтаж гидротехнических конструкций – мостов, плотин, причалов и др.;
  • укрепление железнодорожных насыпей и других нестабильных склонов;
  • строительство подземных сооружений разного назначения: гаражи, подземные этажи ТРЦ, переходы, склады и т.д.;
  • защита подземных и наземных коммуникаций;
  • устройство коллекторов, в т.ч. для вредных производств.



Вы можете заказать ограждение из шпунтовых свай в нашей компании
Цена устройства шпунтового ограждения котлована, переброски сваебойной и бурильной техники – самая низкая в регионе.

По всем вопросам звоните: 8 800 707-72-09



Виды шпунтованных сваи, плюсы и минусы

По материалу изготовления шпунты бывают:

Железобетонные используются только для постоянных ограждений, поскольку процесс их погружения/извлечения трудоемкий и нерентабельный. Ж/б шпунты могут быть впоследствии включены  в состав фундамента.

Деревянные портятся во время нахождения в грунте и окончательно теряют необходимые свойства при демонтаже. Цена шпунтовых свай из древесины самая низкая, но из-за невозможности повторного использования эксплуатация нерентабельна. Для устройства береговых сооружений иногда применяют сваи из лиственницы: ее  древесина на портится от воды и со временем только набирает прочность. Но устройство таких стенок дорого, поэтому даже для монтажа береговых конструкций лиственничные сваи используют редко.

Шпунты из пластика долговечны, недороги, могут использоваться многократно. Однако применяются они реже, чем металлические, из-за более низких прочностных характеристик.

Чаще всего пластик/композит выбирают для укрепления берега и устанавливают стационарно: материал безразличен к воде, герметичен, эстетичен, не ржавеет и не теряет вид со временем.

Самые ходовые шпунты – металлические, трубчатые или металлопрофильные (шпунты Ларсена). Высокая прочность при сравнительно небольшой массе, большой ассортимент моделей и размеров. Оборачиваемость шпунтовых свай из металла – до двадцати циклов (зависит от марки и модели).

Важно!
Мы можем выкупить у вас металлические шпунты по окончании использования по высокой цене (до 80 процентов исходной).

Трубчатые сваи за счет большого диаметра и толстой стенки обладают самой высокой прочностью и сопротивлением крутящему моменту. Их используют для возведения сооружений на очень плохих грунтах. Они менее популярны, чем шпунты Ларсена: больше масса, сложнее процесс монтажа, а повышенные прочностные характеристики требуются не везде.

Особенности шпунтовых свай типа Ларсен

Шпунты Ларсена имеют различную форму. Самый распространенный вид – корытообразные: популярные российские шпунтовые сваи Л4 и Л5, их импортные аналоги и еще ряд моделей. Друг от друга отличаются габаритами, толщиной стенки, металлоемкостью, массой, прочностными характеристиками, конструктивными особенностями замков.

Кроме корытообразных шпунты бывают:

  • Z-образные (обычно в названии модели присутствует буква Z);
  • S-образные;
  • плоские. Этот профиль предпочтителен при монтаже округлых в плане замкнутых конструкций.

Сваи изготавливают из легированных сталей, покрывают антикоррозийным составом. В длину шпунт Ларсена может достигать 34 метров. Поскольку слишком длинные шпунты неудобно транспортировать и погружать, чаще применяются короткие, которые наращивают при необходимости сварным способом.

К сведению

Достоинства шпунтов Ларсена, их преимущества перед аналогами:

  • оптимальное сочетание массы, металлоемкости и прочностных характеристик;
  • быстрый монтаж;
  • возможность многократного использования;
  • долговечность шпунтовых свай (при стационарном использовании – несколько десятков лет);
  • доступная цена.

Следует отметить также удачную российскую альтернативу шпунтам Ларсена – панели шпунтовые сварные (ПШС). Они тоже имеют корытообразный профиль и существуют в большом количестве модификаций.



Способы погружения

Есть несколько способов погружения шпунтововых свай. Для шпунтов Ларсена подходят три:

  • вибропогружение с помощью специальных установок. Быстрый и эффективный метод, подходит для большинства грунтов. Имеет некоторые ограничения к применению в черте города из-за вибраций, которые могут повредить расположенным рядом постройкам;

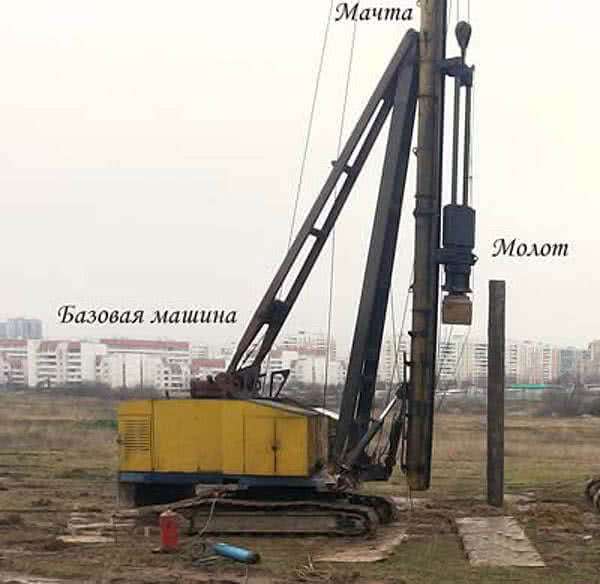

  • забивка шпунтовых свай копровой установкой с молотом. Эффективный метод, подходит для любых грунтов. В черте города и на территории промышленных комплексов не применяется: вибрации еще сильнее. Кроме того, при большой нагрузке молот может повредить сам шпунт;

  • вдавливание шпунтовых свай с использованием свавдавливающего оборудования. Деликатная технология, нет ограничений к применению. Но эффективна только на мягких грунтах, на плотных производительность снижается.

Кроме основных технологий применяются комбинированные: виброударный метод, вибровдавливание. Существуют также вспомогательные техники, ускоряющие процесс и снижающие вибрации: подмыв, бурение лидерных скважин. На рыхлых грунтах иногда лидерные скважины заливают цементно-песчаным раствором, только потом опускают сваи: фиксация шпунтов в земле при этом лучше.



Мы знаем всё о шпунтовом ограждении
Опыт работы - 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва.

По всем вопросам звоните: 8 800 707-72-09



Особенности устройства ограждений

Есть определенные рекомендации для устройства ограждений из профильного металлошпунта (для шпунтовых свай Ларсена).

Соседние корытообразные шпунты устанавливают зеркально друг другу: второй переворачивают и соединяют с первым замком, чтобы гребни профилей смотрели в противоположные стороны. Таким образом достигается максимальная устойчивость к крутящему моменту. Стенка из Z-образного профиля в плане дает такую же линию, только замки приходятся на повышение гребня.

Часто при монтаже замки заливают герметиком, чтобы улучшить сцепление. Готовые швы между шпунтинами также промазывают герметиком, это обеспечивает водонепроницаемость стенки.

Шпунты можно погружать по одному или секциями в несколько элементов. На обводненных участках применяется второй способ: секцию собирают на берегу и переносят краном на место монтажа.

По окончании установки готовое ограждение усиливают:

  • устанавливают распределительный пояс: соединяют соседние шпунтины горизонтальным балками. Количество поясов зависит от глубины котлована;
  • распорная система: горизонтальные балки, установленные с определенным шагом между противоположными стенками. При маленькой величине котлована устанавливают 4 балки, по углам;
  • диагональные подкосы, которые ставят с опорой на дно котлована, на дополнительные сваи или фундамент.

Укрепление стенки рассчитывают при составлении проекта ограждения, методы применяют в любой комбинации.

Наши предложения

Мы работаем по всей России.

Наши услуги:

  • продажа шпунтовых свай, новых и б/у;
  • аренда шпунтов и техники для погружения;
  • демонтаж нашими силами и выкуп по окончании использования;
  • установка и укрепление шпунтовых ограждений;
  • исследования предварительного цикла – геологоразведка, испытания грунтов;
  • составление проекта стенки;
  • предварительные работы – лидерное бурение и др.

Выполняем отдельные операции или полностью установку ограждения под ключ.

Для вас:

  • доступные цены;
  • импортная техника;
  • квалифицированные рабочие;
  • большой ассортимент шпунтов;
  • высокое качество;
  • быстрые сроки.



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.
