Классификация вибропогружателей

Рассказываем, какие бывают вибропогружатели и чем они отличаются друг от друга



Основная технология, которую применяют при  устройстве ограждений из металлошпунта – вибропогружение. Для этого используется рабочая установка – вибропогружатель. Какие бывают вибропогружатели, их особенности и характеристики?

Назначение вибропогружателей

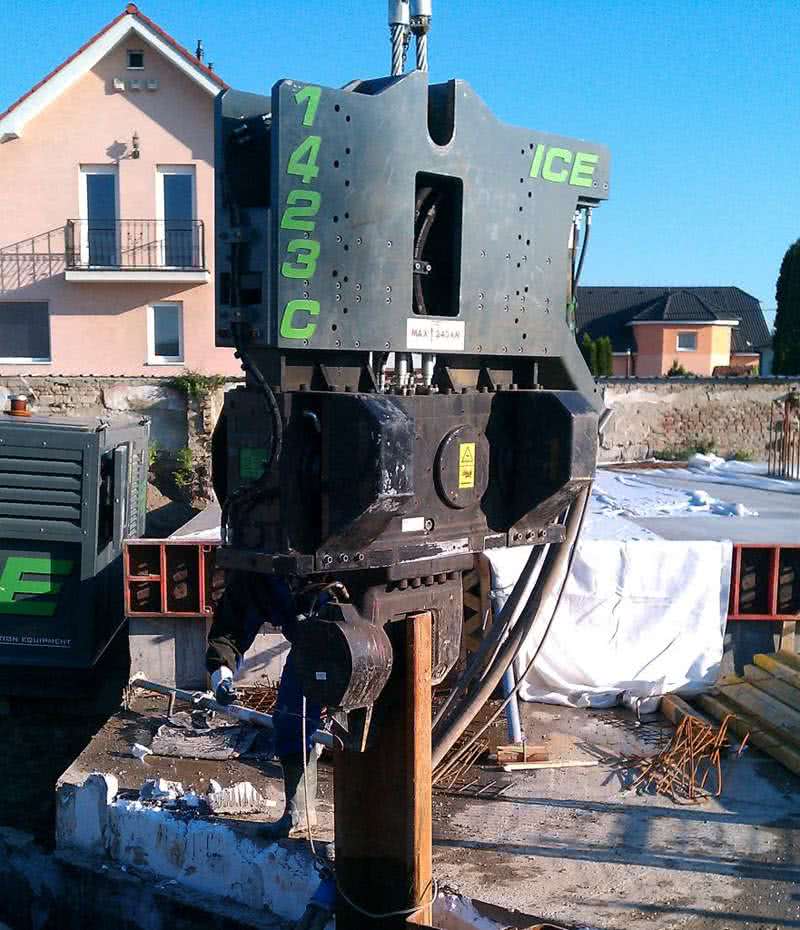

Вибропогружатель – это установка, с помощью которой от двигателя на шпунт передается энергия, вызывающая вибрации с определенными параметрами – амплитудой, частотой. За счет вибрационных воздействий свая или шпунт погружается в почву до нужной глубины.

Вибрационный метод погружения свай значительно популярнее ударного, поскольку вибрации, передаваемые на грунт, существенно меньше, чем от работы молота. Ударный метод обычно не применяется в районах с плотной застройкой, а вибрационный при соблюдении определенных требований можно использовать и в городе. Нагрузка на сами шпунты тоже меньше, чем при забивке молотом. Следовательно, меньше риск повреждения шпунта.

Вдавливание свай считается самым деликатным методом. Его недостаток – подходит только для мягких грунтов.

Виброметод тоже имеет некоторые ограничения по выбору грунта – не подходит для скальных, плотных связных. В остальных случаях его производительность самая высокая. Подходит для следующих типов грунта:

  • песчаные, в т.ч. водонасыщенные, без серьезных твердых включений;
  • короткие сваи и шпунты можно погружать и в рыхлом, и в плотном грунте;
  • слабые прибрежные грунты, поймы рек и т.д.

С помощью этой технологии возможен монтаж любых объектов:



АрктикГидроСтрой уже 10 лет монтирует шпунтовое ограждение

Проконсультируем, расскажем и посоветуем!

По всем вопросам звоните: 8 800 707-72-09



Классификация виброустановок

Вибропогружатели подразделяются на категории по нескольким признакам:

  • по принципу работы – погружатель или вибромолот;
  • по конструкции – одно- и двухмассные, подрессоренные;
  • по типу привода – электродвигатель, гидравлика;
  • по диапазону – одночастотные, поличастотные;
  • по частоте – низкочастотные (до 500 колебаний), среднечастотные, высокочастотные (от 1000);
  • по типу колебаний – вертикально-направленные, круговые в вертикальной плоскости, сложные вертикальные/вращательные;
  • по целевому назначению – для шпунта Ларсена и трубошпунта, для свай-оболочек, для ж/б свай.

Для погружения тяжелых и больших по объему элементов (например, свай-оболочек) применяются низкочастотные установки, а для шпунтов Ларсена и других легких свай малого сечения – высокочастотные.

По типу привода различают установки трансмиссионные (энергия от двигателя передается на небалансные валы посредством трансмиссии) и бестрансмиссионные. В конструкции последних используется электрический двигатель с короткозамкнутым ротором. Эти модели считаются более долговечными и надежными (до 600 часов без ремонта).

Важно!
Вибрационные колебания могут передаваться вдоль оси сваи/шпунта или комбинированным способом, включающим вращение, вертикальные и горизонтальные движения. Последний вариант используется для элементов с цилиндрическим сечением (например, свай-оболочек).

Установка может быть только вибрационной, виброударной и для квазистатического вдавливания (вибровдавливание).



Шпунтовое ограждение котлована в Шереметево, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»
Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»

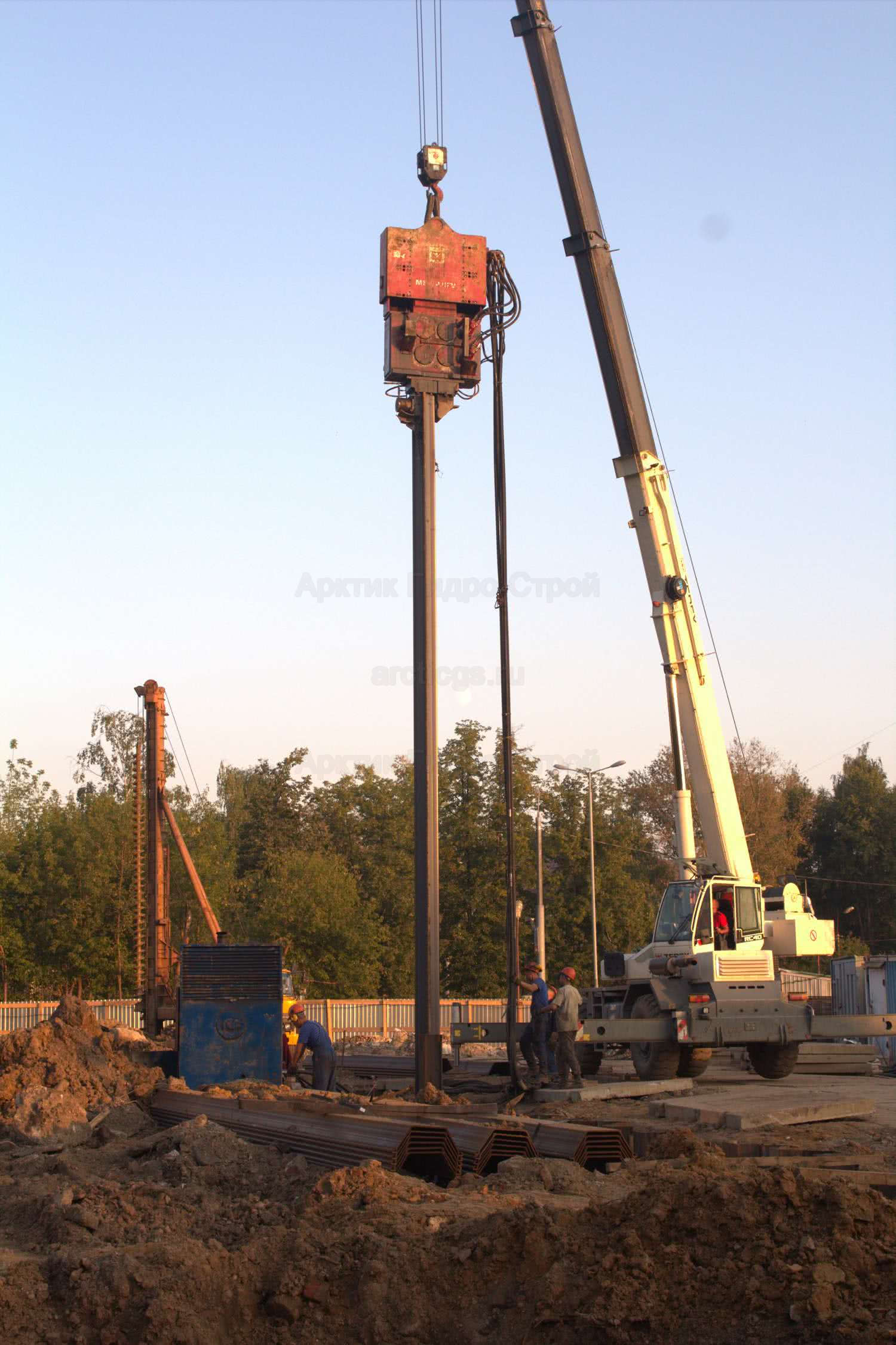

Вибропогружение трубы и шпунтовых свай при строительстве временнного моста, выполненное специалистами «АрктикГидроСтрой»



Варианты конструкций

Одномассный погружатель отличается от двухмассного тем, что у первого жесткая связь между двигателем и рабочим инструментом, а у второго упругая.

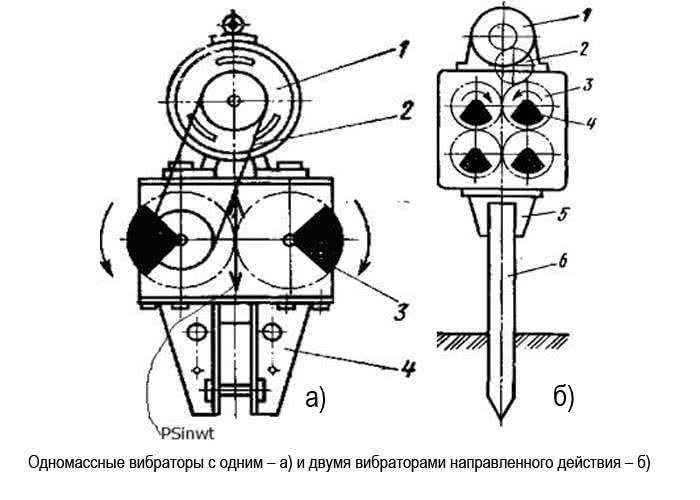

Одномассный вибропогружатель может иметь один или два вибровозбудителя направленного действия. В первом случае в конструкцию входят:

  • приводящий электрический двигатель;
  • привод вращения валов. Передача может быть ременной, цепной, шестеренчатой;
  • вибровозбудитель с 2, 4 или 6 небалансными валами;
  • наголовник с зажимами (гидравлическими или механическими) для соединения со шпунтом.

Кроме этого установка имеет пульт управления, с которого регулируются основные параметры:

  • пуск и остановка;
  • частота вращения;
  • вынуждающая сила.

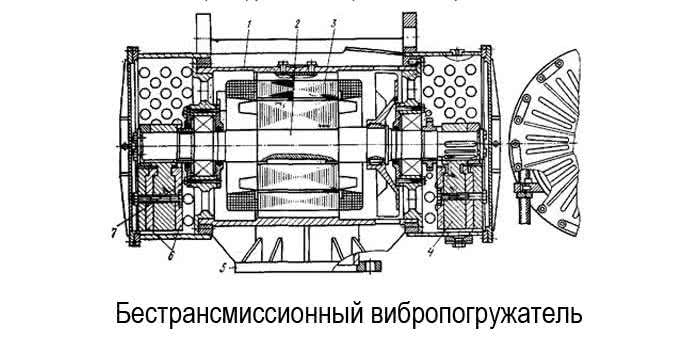

Усовершенствованные модификации этих установок – бестрансмиссионный погружатель, погружатель с гидравлическим приводом. Конструкционные особенности бестрансмиссионного:

  • двухскоростные асинхронные вибростойкие двигатели (3);
  • короткозамкнутые роторы на валах (2);
  • небалансы (4) – на концах валов, оборачиваются на подшипниках (7). Количество небалансов регулируется в зависимости от необходимой амплитуды колебаний (6);
  • фланец (5) для соединения вибровозбудителя с наголовником.

Описанная модификация может работать как в низкочастотном режиме (около 500), так и в высокочастотном (около 100 оборотов в минуту).

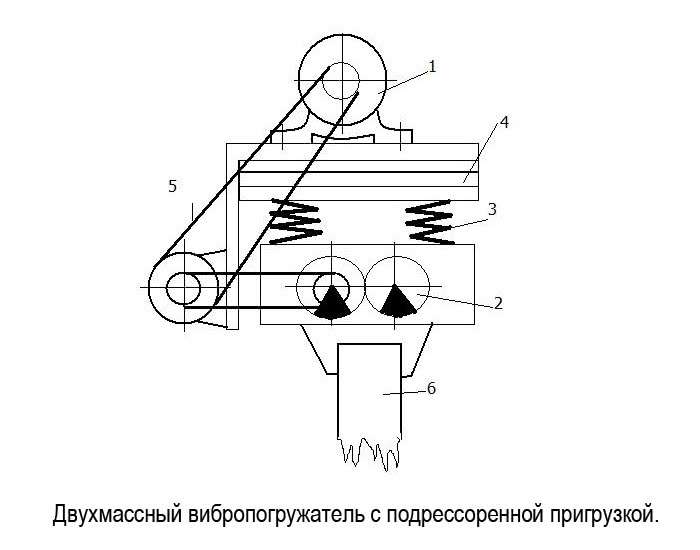

Один из вариантов двухмассной установки – вибропогружатель с подрессоренной нагрузкой. Двигатель (1) устанавливается на подрессоренной плите (4), которая оказывает давление на шпунт (6). На амплитуду колебаний масса плиты не влияет. Передача импульса от двигателя к вибровозбудителю (2) – клиноременная (5). Между этими узлами располагаются пружины-амортизаторы (3), назначение которых – защитить двигатель от вибраций.

Преимущества двухмассных моделей:

  • ресурс двигателя при такой конструкции – 1000 часов;
  • возможность регулировать массу подрессоренных плит и тем самым оптимизировать рабочий режим;
  • перераспределение нагрузки позволяет использовать двигатели меньшей мощности.

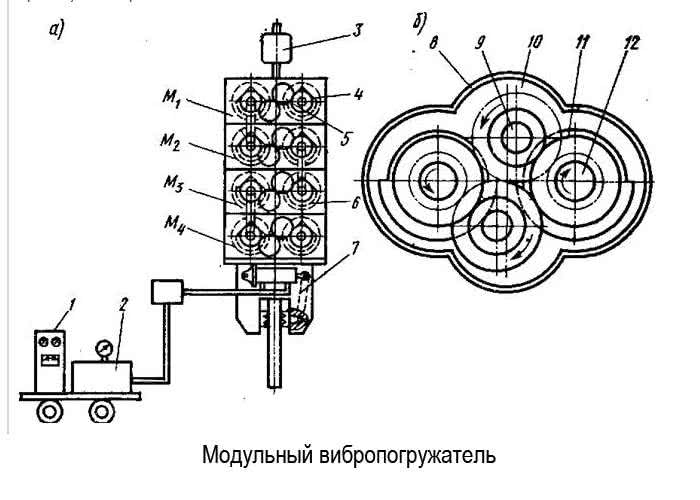

Еще один вариант конструкции – модульный погружатель. Его вибровозбудитель состоит из двух раздельных вальных блоков. Количество модулей регулируется, что делает установку подходящей для разных условий работы.

Составные части:

  • амортизатор (а. 3);
  • вибровозбудитель (а. 4);
  • блоки вертикальной (а. 6) и горизонтальной синхронизации (а. 5);
  • гидравлический наголовник (а. 7);
  • насосная станция (а. 2);
  • пульт управления (а. 1).

Два электрических двигателя (б. 10) располагаются в стальном корпусе (б. 8), вращаются в противоположных направлениях. Синхронизирует вращение зубчатая передача (б. 9). Небалансы (б. 11), установленные на валах (б. 12) двигателей, вращаются синхронно. 2, 3 или 4 модуля смонтированы попарно или располагаются один под другим, синхронизируются с помощью цепной передачи. Амортизатор гасит колебания, передаваемые от вибровозбудителя на подъемный механизм.

За 10 лет работы через руки специалистов «Арктик Гидро Строй» прошло немалое количество различных моделей вибропогружателей. Наши специалисты знают все «подводные камни» применения данной техники.



Вы можете арендовать у нас вибропогружатели – мы выполним любые работы по ограждению и укреплению шпунтом.

По всем вопросам звоните: 8 800 707-72-09



Нужен вибропогружатель? Арендуйте вибропогружение в «Арктик Гидро Строй»!

Мы выполняем работы по устройству ограждений из шпунта Ларсена и трубошпунта по всей России. У нас вы можете заказать ограждение под ключ, отдельные услуги или взять в аренду вибропогружатель. Выбор – из нескольких популярных моделей. Преимущества нашей техники:

  • экономичный расход энергии;
  • компактность + маневренность (можно работать в ограниченном пространстве);
  • качество и эффективность.

Мы также предлагаем материал для ограждений. У нас можно арендовать металлошпунты, купить новые или б/у, приобрести с возможностью обратного выкупа за 80 % исходной стоимости. Последнее актуально, если вам требуется временное ограждение для котлована, а по окончании работы материал будет не нужен.

Услуги строительства нулевого цикла, которые мы предоставляем:

Чтобы заказать услуги, технику или шпунты, позвоните нам 8 800 707-72-09. Наш специалист перезвонит вам, выслушает ваши пожелания, поможет выбрать подходящее техническое решение и наиболее экономичный вариант сотрудничества.

К вашим услугам:

  • качественная импортная техника;
  • квалифицированные рабочие;
  • большой выбор марок металлошпунта;
  • допуск СРО;
  • быстрые сроки;
  • низкие цены, различные варианты экономии;
  • гарантия на ограждение.

Если у вас остались вопросы по выбору подходящего оборудования, наш специалист бесплатно проконсультирует вас.



Оставьте заявку на консультацию технического специалиста
Узнайте сколько вы сможете сэкономить с нами

Настоящим подтверждаю свое согласие на обработку моих персональных данных

Мы против СПАМА! Ваши данные в безопасности!
