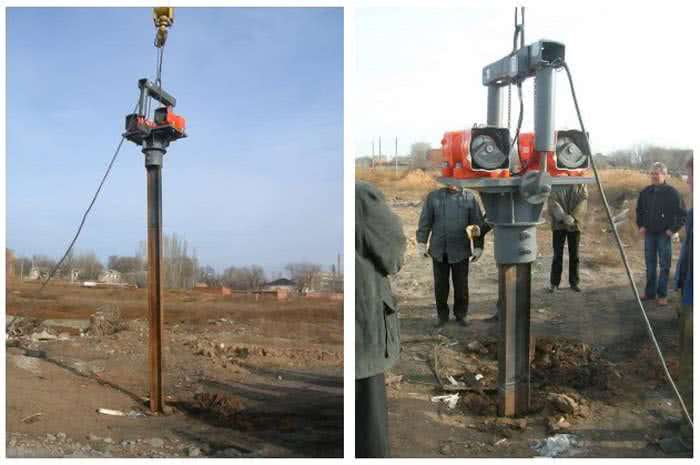

Низкочастотный вибропогружатель

Предлагаем в аренду установку для погружения шпунта

Погружение шпунтов и свай вибрационным методом выполняется на относительно мягких (нескальных) и обводненных грунтах.

Установки различаются по частоте колебаний:

  • высокочастотные – свыше 1,5 тысяч колебаний за минуту. Применяются для погружения профильных шпунтов, свай с малым сечением и относительно небольшим весом;
  • среднечастотные – от 500 до 1,5 тысяч колебаний;
  • низкочастотными называются погружатели с частотой колебаний до 500 в минуту.

У низкочастотных вибропогружателей есть свои особенности:

  • высокий статический момент эксцентриков;
  • большая амплитуда колебаний;
  • большой вес виброинструмента;
  • сравнительно высокое энергопотребление.

Вибропогружатель низкочастотный используется для погружения:

  • металлических трубошпунтов;
  • железобетонных свай;
  • железобетонных шпунтов;
  • свай-оболочек.

То есть, для изделий с большой массой и сечением.



АрктикГидроСтрой уже 10 лет монтирует шпунтовое укрепление

Вы можете арендовать вибропогружатель в нашей компании. Проконсультируем, расскажем и посоветуем!

По всем вопросам звоните: 8 800 707-72-09



Конструкция и принцип работы машины для погружения шпунта из труб

Вибрации, посредством которых погружается свая или шпунт, выполняются за счет дебалансных валов, которые вращаются в разные стороны. Рассмотрим особенности установок на примере моделей ВРП и ВП.

У погружателя ВП электродвигатель, вибровозбудитель и наголовник соединяются между собой жестко. Импульс от двигателя через промежуточные и синхронизирующие шестерни, закрепленные на валах, передается нескольким парам валов с дебалансами. Валы вращаются в разные стороны.

Дополнительные приспособления:

  • 4 направляющих ролика у основания на стреле;
  • пульт управления, отвечающий за пусковые и защитные функции.

У ВРП с функцией регулировки параметров есть система автоматического управления погружением свай/шпунтов, обеспечивающая плавную коррекцию параметров в процессе работы в зависимости от сопротивления грунта:

  • вынуждающей силы;
  • частоты/амплитуды колебаний (задаются командконтроллером);
  • статического момента дисбалансов (регулируется динамической секцией дисбалансов при участии гидросистемы).

Погружатели этого типа оснащены техническим отверстием для очистки внутренних полостей свай от керна по ходу работы.

Характеристики ВРП (варьируются в зависимости от модели):

  • момент дебалансов – от 0 до 70 т/см;
  • частота колебаний – от 0 до 8,3 Гц;
  • амплитуда -  до 50 мм;
  • вынуждающая сила, max – 348-1900 кН;
  • мощность электрического двигателя – 60-200 кВт;
  • глубина погружения шпунта – до 40 м;
  • масса установки – 5-13 тонн.

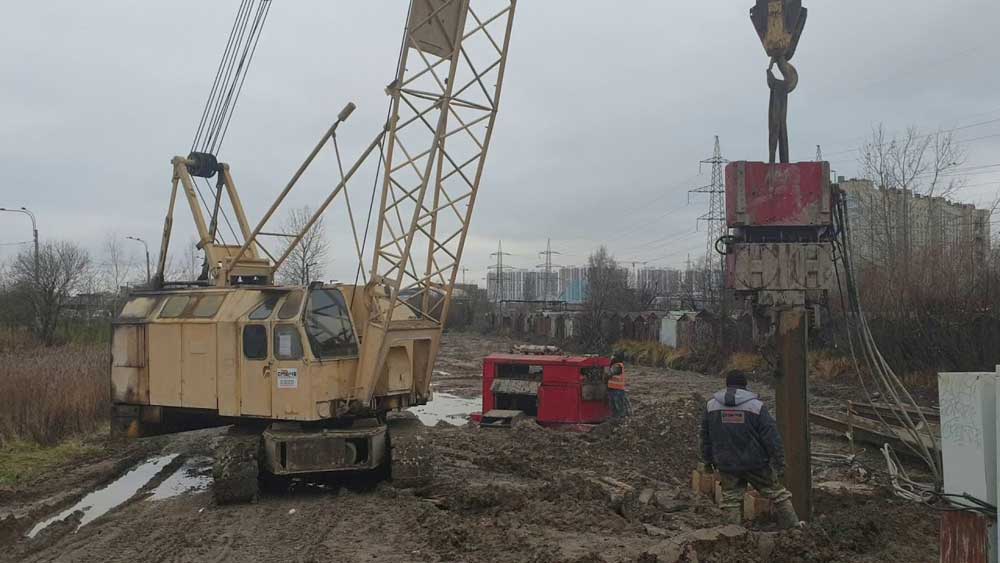

Установка может работать на базе крана или экскаватора. Погружение шпунта подвесным вибратором выполняется на базе крана, мощность такой установки выше. При использовании экскаватора вибратор крепится на место ковша.

Каким вибропогружателем забивают шпунт Ларсена

Агрегаты для погружения шпунтового крепления траншеи выбирают исходя из габаритных характеристик шпунтовых свай:

На плотных грунтах, а также при работах в черте города мы выполняем погружение шпунта Ларсен буровой установкой. То есть, бурим лидерные скважины примерно на 90 % глубины, а до проектной отметки доводим шпунт виброметодом.

Эта технология позволяет решить сразу две проблемы:

  • повысить скорость и эффективность погружения, что особенно актуально на плотном грунте;
  • минимизировать вибрационные воздействия на грунт и обезопасить тем самым расположенные рядом дома.

Наши специалисты обеспечат подбор вибропогружателя для шпунта Ларсена с учетом особенностей вашего объекта.



Реализуем шпунт Ларсена оптом и в розницу
Осуществляем полный объем работ по поставке, погружению и извлечению с обратным выкупом шпунта

По всем вопросам звоните: 8 800 707-72-09



Вибропогружение шпунтов в «Арктик Гидро Строй»

Наша основная специализация – погружение металлошпунтов и устройство шпунтовых стенок любого назначения:

  • ограждение котлованов и траншей при строительстве и прокладке коммуникаций;
  • погружение шпунта под ЛЭП;
  • укрепление береговых линий, оползнеопасных склонов, автомобильных и железнодорожных магистралей;
  • монтаж гидротехнических объектов – причалов, плотин, пирсов, дамб;
  • монтаж подземных сооружений – тоннелей, гаражей, парковок, складов;
  • ограждение свалок;
  • устройство подземных коллекторов для вредных предприятий и городских очистных сооружений.

г. Москва, Новомосковский АO, поселение Внуковское, дер. «Рассказовка»

Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов.

26.06.2016

Спортивный комплекс теннисного клуба в составе Национального теннисного центра России

Извлечение шпунтовых ограждений при строительстве спортивного комплекса.

5.05.2016



Московская область, г. Жуковский, ул. Гагарина, д. 60А..

Проектирование и устройство шпунтового ограждения из трубы при строительстве торгового комплекса

02.06.2016

Московская область, г. Королев, ул. Подмосковная, д.7

Комплекс работ по шпунтовому ограждению котлована при строительстве многоэтажного жилого дома с парковкой

6.07.2016

По вопросам выбора марки шпунта и технологии погружения наш сотрудник проконсультирует вас бесплатно.

Мы выполняем любые работы начального цикла строительства:

  • первичные геологические, инжернерно-геологические и гидрогеологические изыскания, определение характеристик грунта и испытания свай;
  • проектирование ограждений и подпорных стенок;
  • организация строительной площадки: прокладка коммуникаций, устройство бытового городка и временных дорог, обеспечение безопасности работ и пожарной безопасности;
  • строительное водопонижение;
  • бурение лидерных скважин под шпунты;
  • монтаж и укрепление шпунтовых ограждений;
  • демонтаж ограждения котлована по окончании строительства.
Важно!
Также мы предоставляем в аренду технику для погружения шпунта Ларсена и сами шпунты в большом ассортименте.

Наши цены ниже среднерыночных. Кроме того, при работе с нами у вас есть несколько возможностей сэкономить на материале:

  • приобрести шпунты, бывшие в употреблении. Они дешевле новых, а количество рабочих циклов металлошпунта достигает 20;
  • арендовать;
  • купить и вернуть нам по окончании использования по цене до 80 процентов исходной.

На большие объемы работ мы предоставляем скидки. Другие наши преимущества:

  • сертификаты на погружение и на шпунты;
  • маневренная импортная техника;
  • квалифицированные рабочие бригады;
  • быстрые сроки;
  • мобильность: в кратчайшее время выезжаем в любой регион РФ.



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.
