ПОСТАВКА, ПОГРУЖЕНИЕ И ИЗВЛЕЧЕНИЕ ЛЮБОГО ШПУНТА
ВИБРОПОГРУЖАТЕЛЯМИ С ОБРАТНЫМ ВЫКУПОМ
ПО ВСЕЙ РОССИИ

Обвязка шпунтового ограждения

Монтируем обвязку шпунтового ограждения в Москве



Во время производства строительных работ нужна обвязка шпунтового ограждения во избежание обрушения грунта, размытия грунтовыми водами стенок котлованов, откосов.

ООО "АрктикГидроСтрой" проводит полный комплекс работ по обвязке шпунтового ограждения в Москве, Московской области, других регионах России.



Обвязку шпунтовых ограждений используют для укрепления шпунтовой стенки, повышения ее устойчивости при устройстве береговых линий, укрепления откосов и стенок, при осуществлении строительных работ на неустойчивых грунтах.



Вы можете заказать монтаж обвязки шпунтового ограждения в нашей компании
Цена устройства шпунтового ограждения котлована, переброски сваебойной и бурильной техники – самая низкая в регионе.

По всем вопросам звоните: 8 800 707-72-09



Мы работаем только по утвержденным ГОСТ и СНиП на устройство обвязочного пояса

Обвязка шпунтового ограждения требуется при шпунтовых работах на первоначальных циклах строительства, таких как обустройство траншей, котлованов.

Обвязочный пояс состоит из металлических балок (швеллера, труб и так далее), соединенных со шпунтовой стенкой, укрепляющих его и распределяющих нагрузку по все площади. Для обустройства обвязочного пояса используются:

Важно!
Проектирование обвязки шпунтового ограждения проводятся строго в соответствии со СНиП, ГОСТ.

Шпунт Ларсена, усиленный обвязкой шпунтового крепления, может выдержать нагрузку котлована с выемкой свыше 5 метров.

Особенно актуальна область применения шпунтовых обвязочных ограждений для:

  • мостов и путепроводов;
  • нефтеналивных и газовых терминалов;
  • причалов;
  • зданий вблизи береговых линий;
  • хранилищ отходов и прочих.

Чем производим обвязку

Обвязка шпунтового ограждения создается с помощью различных материалов. Каждый имеет собственные плюсы и минусы.

Применение металлических двутавровых балок, швеллеров — основной и самый популярный способ создания обвязочных ограждений. В этом случае использование металла имеет свои плюсы и минусы.

Плюсы использования металлических шпунтов:

  • устойчивость к деформации;
  • долговечность конструкции;
  • широкий выбор конструктивных элементов, представленных на рынке.

Но также имеются недостатки использования данного вида материалов:

Расчет и проектирование обвязки шпунтового ограждения

Для каждого вида шпунтового ограждения, которые различаются по конструктивным особенностям, используемым материалам, видам монтажных работ, требуется расчет. Создание проектной документации, расчет обвязочного пояса шпунтового ограждения котлована, необходимо проводить для точного определения:

  • конфигурации стенки обвязочного пояса;
  • размера и типа требуемого шпунта;
  • необходимости применения дополнительных укреплений.

Расчеты проводятся с применением специальных коэффициентов, прописанных в нормативной документации — СНиП по техническим формулам. Каждая формула служит расчетом определенного вида нагрузки на обвязочные ограждения — устойчивость, площадь и прочее.

Важно!
Расчет и проектирование доверьте профессионалам — ошибка в расчетах может привести к непредсказуемым последствиям. ООО "АрктикГидроСтрой" проводит все виды подготовки проектной документации и расчетов.



Монтаж обвязки шпунтового крепления

Устройство обвязки шпунтового крепления начинается из монтажа свай, соединенных с помощью пазогребневых креплений в единую конструкцию.

Далее устанавливается обвязочный пояс, который объединяет всю шпунтовую стенку в единую конструкцию.

Обвязочные пояса равномерно распределяют нагрузку по всей протяженности шпунтовой стенки. Иногда нормативные документы предполагают установку нескольких поясов - верхнего и нижнего.

Чаще всего обвязку делают из спаренного двутавра. К поясу привариваются винтовые сваи. При этом откосы забирают на себя и часть горизонтальной нагрузки.

Наша компания располагает полным набором требуемой техники. Мы проводим весь цикл монтажных работ — от проектных расчетов, до полной сдачи объекта "под ключ".



Примеры завершенных объектов

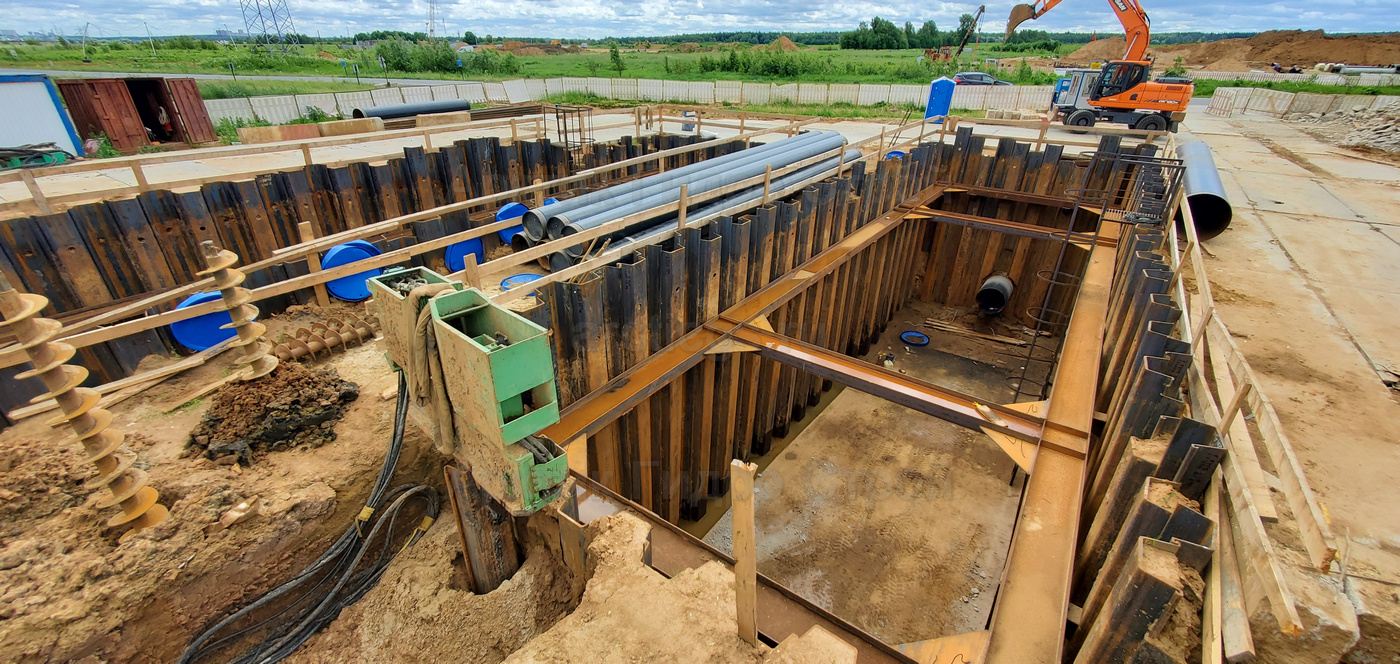

Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов

В 2016 году наша компания установила шпунтовые ограждения на очистных сооружениях жилой многоквартирной застройки в деревне "Рассказовка"

26.06.2016

Северо-Восточный участок третий пересадочный контур

Комплекс работ по устройству шпунтового ограждения до глубины 14,5м

5.05.2016



Проектирование и устройство шпунтового ограждения из трубошпунта при строительстве торгового комплекса.

Наша компания принимала участие в строительстве Административно-торгового комплекса с парковкой в городе Жуковский, Московской области.

02.06.2016

Шпунтовое ограждения котлована при строительстве многоэтажного жилого дома

Наши специалисты провели комплексные работы по устройству шпунтового ограждения котлована при строительстве многоэтажного жилого дома с подземной автостоянкой и встроенными помещениями общественного назначения

6.07.2016



Поставка, устройство и извлечение шпунта при реконструкции канализационной насосной станции

Силами нашей компании было выполнено устройство шпунтового ограждения при реконструкции канализационной насосной станции в Щербинке (Московская область).

26.06.2016

Устройство шпунтового ограждения из шпунта Ларсена методом вибропогружения

Устройство шпунтового ограждения из шпунта Ларсена методом вибропогружения на объекте строительства административного здания в г. Москва, на ул. Байкальская, 42.

14.07.2017



Мы знаем всё о шпунтовом ограждении
Опыт работы - 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва.

По всем вопросам звоните: 8 800 707-72-09



Почему стоит обратиться к нам

Преимущества сотрудничества с нашей строительной компанией заключаются в том, что заказчик получает весь спектр работ в одном месте, что способствует экономии денежных средств, времени.

Компания поэтапно проведет шпунтовые работы «под ключ»:

  • геологическое обследование предстоящего фронта работ;
  • на основании обследования, расчет поясов обвязок шпунтового ограждения котлована;
  • полное обеспечение объекта материалами, техникой;
  • проведение всех работ квалифицированными специалистами;

Работаем по Москве, Московской области, регионам России.

Открыты для предложений о долгосрочном сотрудничестве на договорной основе.



Шпунтовое ограждение котлована в Шереметево, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»
Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»
Вибропогружение трубы и шпунтовых свай при строительстве временнного моста, выполненное специалистами «АрктикГидроСтрой»



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.
