О длине шпунта

работаем с любыми типами шпунтов



При проектировании ограждения котлована или подпорной стенки определяющие цифры – размеры шпунта, длина и сечение.

Точный расчет специалисты «Арктик Гидро Строй» выполняют с помощью программы, но предварительно заказчик может определить эти цифры сам – чтобы представлять, какое количество материала потребуется.

От чего зависит расчет длины шпунта

Что учитывают формулы расчета шпунтов:

  • глубина котлована в соответствии с проектом – зависит от типа и глубины фундамента, которые, в свою очередь, рассчитываются исходя из ожидаемой нагрузки;
  • сила активного и пассивного давления грунта на шпунтовую стенку;
  • сила вертикального давления на глубине погружения.

Что определяется расчетом:

  • максимальная длина забивки шпунта Ларсена;
  • сечение шпунта;
  • необходимость анкерного крепления.

Длина сваи для шпунтового ограждения складывается из длин подземной и надземной части. Для разных типов грунтов существуют предписания СНиП, сколько по длине вниз должен быть шпунт:

  • для плотного грунта – 1 метр минимум;
  • для слабых грунтов – супесей, текучих глин, суглинков, мелких песков – 2 метра минимум;
  • если в толще есть плотный водоупорный слой, имеет смысл заглублять шпунт до этого слоя.

Глубина погружения зависит от интенсивности опрокидывающей нагрузки. Формула расчета сопротивления опрокидыванию:

М < m/γ * A, где

А – момент удерживающий нагрузки;

M – коэффициент вязкости грунта;

Γ – коэффициент надежности.

Если это соотношение не соблюдено, подземную часть шпунта нужно увеличивать. Надземная часть должна превышать уровень грунта минимум на 0,7 метра.

Для определения сечения шпунта и необходимости дополнительного крепления рассчитывается прочность стенки:

М/W < R*m, где

М – расчетный момент сечения шпунта;

W – момент сопротивления (есть в технических характеристиках шпунта);

R – сопротивление обвязки;

m – коэффициент условий работы.



Вы можете заказать шпунтовое ограждение и укрепление в нашей компании
Цена устройства шпунтового ограждения котлована, переброски сваебойной и бурильной техники – самая низкая в регионе.

По всем вопросам звоните: 8 800 707-72-09



Технология погружения шпунта Ларсена

Существует несколько технологий погружения шпунтов:

  • ударный метод. Для забивки используются копровые установки с механическими или гидравлическими молотами. Это самая старая технология и самая опасная: ударные вибрации приводят в движение смежные пласты грунта, что может повлечь за собой деформации и обрушение расположенных рядом зданий. В черте города забивка не применяется;
  • вдавливание. Шпунты углубляются в грунт вследствие статической нагрузки, прилагаемой сверху. Метод безопасный, но малоэффективный на плотных грунтах;
  • мы рекомендуем современный производительный метод – вибропогружение. Его преимущества – высокая скорость и способность справляться с плотными грунтами. Из-за вибрационных нагрузок применение в городе ограничено, но в условиях тесной застройки мы выполняем предварительное лидерное бурение: скважина достигает 0,9 глубины погружения, усилие при окончательном доведении шпунта до проектной отметки минимально.

Другой способ упростить погружение шпунта – подмыв струей воды под высоким давлением.

Шпунты погружаются в землю в соответствии с разметкой и соединяются замками. Соседние переворачивают друг относительно друга, чтобы гребни профилей смотрели в противоположные стороны.

Для полной водонепроницаемости стыки промазывают герметиком.

Как удлинить шпунт Ларсена

Максимальная длина сваи шпунта Ларсена – 34 метра, этого достаточно для устройства любого ограждения. Но транспортировка негабаритного проката – дело проблематичное, а погружение длинного шпунта – процесс энергоемкий. Поэтому на практике мы часто поступаем иначе: свариваем шпунты встык в процессе работы.

Чтобы обеспечить необходимую прочность соединения мы следуем определенным правилам:

  • выполняем шов с полным проваром;
  • используем сварочные материалы, рекомендованные ред. II-23-81 СНиП («Стальные конструкции»);
  • осуществляем визуальный контроль качества сварного шва.

В некоторых случаях мы свариваем также шпунтовые замки.

Технология крепления стенки

Существует несколько способов усиления готовой стены:

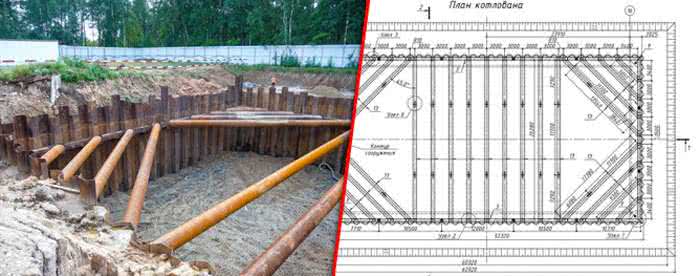

  • распределительный пояс. Так называются горизонтальные стальные балки, соединяющие соседние шпунтины. Сплошная обвязка устанавливается по всему периметру котлована или по всей длине стены. Количество уровней зависит от высоты ограждения. Распределительный пояс используется в комбинации с другими методами;
  • анкерные тяги. Дополнительные анкерные сваи, которые устанавливаются на расстоянии от шпунтов и соединяются с ними стальными тросами;
  • система распорок. Для линейных конструкций (подпорных стен оползнеопасных склонов, берегов водоемов) не используются, только для котлованов и траншей. Распорки – горизонтальные металлические балки, упирающиеся в противоположные стенки ограждения. Уровней может быть несколько;
  • подкосы. Балки, устанавливаемые диагонально с опорой на грунт, фундамент, дополнительные сваи.

Необходимость и тип крепления, количество уровней определяются расчетом.



Мы знаем всё о шпунтовом ограждении
Опыт работы - 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва.

По всем вопросам звоните: 8 800 707-72-09



Расчет длины шпунта Ларсена в «Арктик Гидро Строй»

Зная, как определяется длина шпунта, вы можете посчитать примерное количество материала и свои расходы на возведение стенки. Если они покажутся вам слишком большими, имейте в виду, что при взаимодействии с нами есть несколько способов сэкономить:

  • приобрести не новые шпунты, а бывшие в употреблении – они дешевле;
  • не покупать, а взять в аренду;
  • если ваше ограждение – временное (например, для возведения фундамента), мы можем выкупить у вас шпунты по окончании работ. Цена – до 80 процентов той, что вы заплатили при покупке. Транспортировку мы берем на себя.
Важно!
Вы можете приобрести у нас шпунты, арендовать технику для погружения, либо заказать ограждение под ключ.



Шпунтовое ограждение котлована в Шереметево, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»
Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»
Вибропогружение трубы и шпунтовых свай при строительстве временнного моста, выполненное специалистами «АрктикГидроСтрой»



Мы выполняем все работы:

  • первичные исследования грунта на участке;
  • демонтаж фундамента снесенной постройки;
  • организация строительной площадки;
  • составление проекта стенки;
  • водопонижение (при необходимости);
  • бурение лидерных скважин (если грунт очень плотный или строительство осуществляется в черте города);
  • погружение шпунтов;
  • крепление стенки;
  • демонтаж и вывоз материала после окончания строительства.



г. Москва, Новомосковский АO, поселение Внуковское, дер. «Рассказовка»

Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов.

26.06.2016

Спортивный комплекс теннисного клуба в составе Национального теннисного центра России

Извлечение шпунтовых ограждений при строительстве спортивного комплекса.

5.05.2016



Московская область, г. Жуковский, ул. Гагарина, д. 60А..

Проектирование и устройство шпунтового ограждения из трубы при строительстве торгового комплекса

02.06.2016

Московская область, г. Королев, ул. Подмосковная, д.7

Комплекс работ по шпунтовому ограждению котлована при строительстве многоэтажного жилого дома с парковкой

6.07.2016



Заявку можно отправить по электронной почте, он-лайн, по телефону. Наш консультант свяжется с вами и обсудит особенности вашего заказа. После выезда на объект для детального ознакомления с условиями работ вы заключаем договор и составляем смету.

К услугам наших заказчиков:

  • демократичные цены, возможны скидки;
  • быстрые сроки;
  • высокая квалификация сотрудников;
  • сертификаты СРО на все виды работ, которые мы выполняем;
  • производительное современное оборудование.



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-
