Берегоукрепление шпунтом ПВХ





Ограждения из шпунтовых свай – самый дешевый и наименее энергоемкий способ укрепления стенок котлованов, береговых линий, ненадежных склонов.

Шпунты – это конструкционные детали, из которых составляется стенка. Они могут изготавливаться из металла, железобетона, древесины, ПВХ и композитных полимерных материалов.

Берегоукрепление шпунтом ПВХ

Модели различны, общее у всех видов одно: наличие пазогребневых замков на боковых гранях. Благодаря этим замкам получается цельная стенка.

пазогребневые замки на пвх шпунтах

Важно!

Деревянные и железобетонные шпунты используются как одноразовые: первые портятся в грунте, впоследствии их невозможно демонтировать без повреждений. Процесс погружения и демонтажа железобетонных свай слишком энергоемкий и дорогостоящий, извлекать их нерентабельно. Ж/б шпунты оставляют в грунте, впоследствии они становятся частью фундамента.

Металлические шпунты используют многократно, до 20 раз. Они незаменимы для возведения временных ограждений. У них высокая несущая способность и оптимальные технические характеристики, но они значительно уступают ПВХ шпунтам при воздействии агрессивной речной воды.



Особенности шпунтов ПВХ

Полимерные шпунтовые сваи допускают неоднократное применение, но в целях укрепления берега шпунт ПВХ устанавливается стационарно.

Этим обусловлен ряд преимуществ берегоукрепления шпунтом ПВХ перед шпунтом Ларсена:

  • цена пластикового шпунта для укрепления берега существенно ниже;
  • шпунты ПВХ не подвергаются коррозии;
  • водостойкие;
  • меньше вес;
  • легко подогнать по высоте;
  • эстетичные;
  • долговечные.
Важно
Кроме береговых ограждений ПВХ-шпунт с некоторыми ограничениями по прочности может использоваться так же, как металлический шпунт Ларсена.  Он устойчив к температурным перепадам, ультрафиолету, воде, агрессивным средам.



Технология производства пластиковых шпунтов

Шпунт ПВХ для укрепления берега создавался как синтетический аналог стального шпунта Ларсена. По форме он похож на самый распространенный шпунт Ларсена – корытообразный желоб с загнутыми краями боковых стенок, образующими замок. При соединении замков соседних свай получается сплошная стенка.

производство шпунта пвх для берегоукрепления

Изделие изготавливается с применением технологии трехслойной экструзии (ко-экструзии). Она заключается в том, что верхний и нижний слой заготовки 20 минут выдерживают в серной кислоте. В результате обработки профиль приобретает следующие свойства:

  • стойкость к агрессивным средам;
  • стойкость ультрафиолету;
  • температурный диапазон – от -50 до +80;
  • идеальное соотношение массы и прочности;
  • экологическая чистота;
  • эстетика: шпунт не теряет первоначального вида на всем протяжении службы;
  • долговечность, возможность неоднократного применения;
  • пожароустойчивость.

Шпунты выпускаются в большом ассортименте моделей, в любом цвете RAL и с различной текстурой. Мы поможем вам подобрать материал, наиболее подходящий для вашего объекта по техническим и эксплуатационным характеристикам.

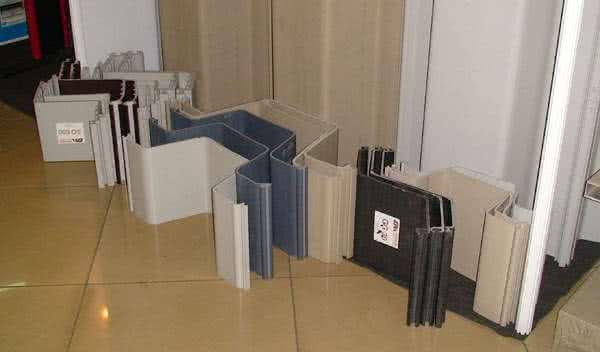

шпунт пвх

Характеристики пластикового шпунта

Основные параметры распространенных марок пластикового шпунта могут варьироваться.

G-300

  • рабочая ширина 15 см;
  • высота профиля – 6;
  • толщина материала – 6 мм;
  • поверхность сечения – 1498 кв.мм;
  • расход шпунтов на погонный метр – 6,7 штук;
  • масса метра погонного одной сваи – 2,1 кг;
  • квадратного метра ограждения – 15,3;
  • стандартная длина изделия – 4, 5 и 6 метров. Свыше изготавливаются под заказ;
  • жесткость стенки – 5,5 килоньютон/метр квадратный;
  • жесткость на изгиб – 2,1 кН/м;
  • температура размягчения – более 75º;
  • ударопрочность стенки – более 20 кДж на метр квадратный.

шпунт G-300

Модификация G-333/5:

  • ширина – 33,3 см;
  • высота профиля – 12 см;
  • толщина – 5 мм;
  • поверхность сечения – 2932 кв. мм;
  • расход на погонный метр – 3 штуки;
  • масса метра шпунта – 4,4 кг;
  • масса квадратного метра ограждения – 13,2.

G-333/10:

  • ширина – 35,6 см;
  • высота профиля – 12,2 см;
  • толщина – 1 см;
  • масса метра шпунта – 7,5 кг.

шпунт G-333/10

G-500:

  • рабочая ширина 55 см;
  • высота профиля – 12;
  • толщина материала – 9 мм;
  • поверхность сечения – 4826 кв.мм;
  • расход шпунтов на погонный метр – 4 штуки;
  • масса метра погонного одной сваи – 7,3 кг;
  • квадратного метра ограждения – 29,2;
  • масса углового (поворотного) элемента – 1,3 кг;
  • жесткость стенки – 57,9 килоньютон/метр квадратный;
  • жесткость на изгиб – 8,5 кН/м;
  • температура размягчения – более 75º;
  • ударопрочность стенки – более 20 кДж на метр квадратный.

шпунт G-500

Выбор марки с необходимыми техническими характеристиками осуществляется на основании расчетных проектных данных. Если проект предусматривает обустройство набережной – то с учетом требований ландшафтного дизайна.



Укрепление берегов пластиковым шпунтом

Учитывая специфику условий берегоукрепления, монтаж шпунтовой стенки чаще всего производится в вязких обводненных грунтах. Что, впрочем, не исключает присутствия в структуре берега твердых скальных пород. Последовательность работ включает в себя:

  • составление плана – перенос проектной схемы на объект;
  • подготовительный этап;
  • погружение шпунтов;
  • укрепление шпунтовой стенки.

Для монтажа кроме установок погружения может потребоваться гидравлическое оборудование. В случае необходимости выполняется подмыв водой под давлением.

Подготовительные работы:

  • выравнивание участка;
  • формирование стартовой площадки;
  • подгонка техники;
  • установка направляющих профилей.

Погружение выполняется преимущественно виброметодом или вдавливанием. Ударный способ (забивка) опасен для построек, расположенных поблизости, и чреват обрушением нестабильного берега. На вязких почвах необходимость в забивке возникает редко, до проектной отметки шпунт можно догнать, придавливая экскаваторным ковшом. В крайнем случае мы используем комбинированный метод (щадящая технология + забивка).

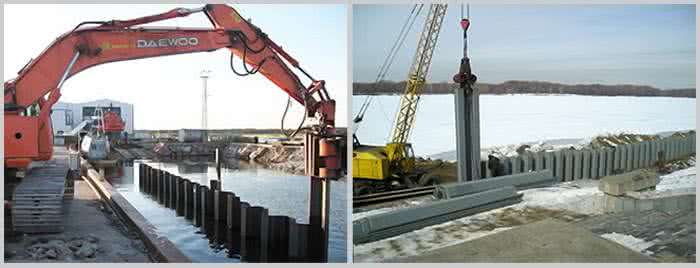

Укрепление берегов пластиковым шпунтом

Обычно выполняются следующие работы в районе акватории:

  • укрепление берега – защита от обвала, подмыва, размыва ливневым потоком, от паводков;
  • защита от эрозии;
  • коррекция русла;
  • укрепление застроенных участков в береговой зоне.

Преимущества заказа в Арктик Гидро Строй

Мы реализуем металлические шпунты Ларсена и предоставляем услуги по возведению ограждений в любом объеме, начиная с работ нулевого цикла. Работаем по всей РФ. Сотрудничаем и с крупными фирмами, и с индивидуальными застройщиками.

Для вас:

  • штат профессионалов;
  • маневренная импортная техника;
  • собственный проектный отдел Арктик Гидро Строй;
  • бесплатные консультации;
  • шпунты всех видов в любом количестве;
  • оперативная доставка;
  • низкие цены, скидки, широкие возможности для экономии;
  • сертификаты на шпунты и на производство работ.
Важно!

Мы предоставляем услуги по возведению шпунтовых стенок любого типа и целевого назначения, а также полный комплекс работ под ключ:

  • первичная оценка геологических и гидротехнических характеристик грунта и объекта в целом;
  • проектирование;
  • испытание шпунтовых свай;
  • транспортировка;
  • монтаж и демонтаж.

Чтобы подать заявку, позвоните нам по телефону 8(495) 104-72-09 или заполните онлайн карточку заказа. Наш сотрудник перезвонит вам для уточнения условий. При заказе ограждения специалист подъедет для ознакомления с вашим объектом и его документами. После чего рассчитывается окончательная цена заказа, составляется договор и определяется время работ.



Шпунтовое ограждение котлована в Шереметьево, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»
Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»
Вибропогружение трубы и шпунтовых свай при строительстве временного моста, выполненное специалистами «АрктикГидроСтрой»
