Особенности расчета буронабивных свай

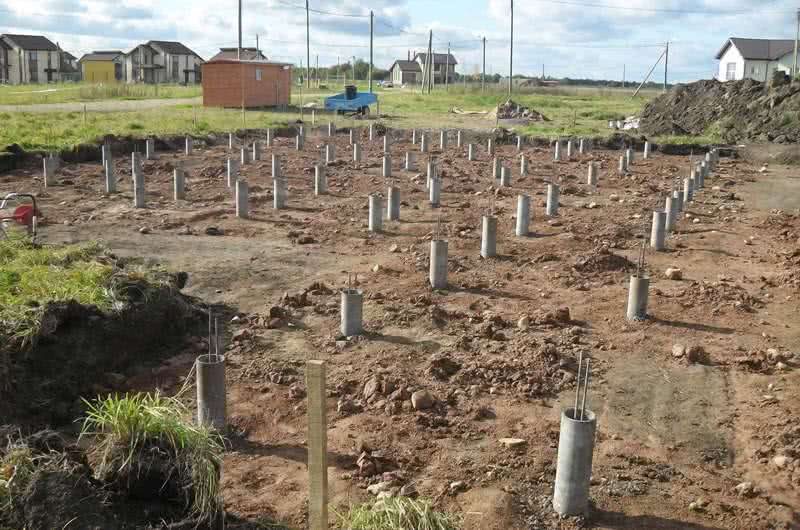

Расчет необходимого количества свай производится с учитом общего веса дома и его нагрузки на буронабивной фундамент

Фундамент на буронабивных сваях – один из самых универсальных в плане нагрузки. Допустимая нагрузка зависит от параметров самих свай и свайного поля. Как выполняется расчет буронабивных свай?





Какие характеристики определяет расчет буронабивной сваи

Основная характеристика сваи (как  любого другого фундамента) – несущая способность. От нее зависит, какую нагрузку свая может принять без потери прочности. При расчете буронабивного фундамента учитывают два основных фактора:

  • тип, консистенцию и, соответственно, несущую способность грунта;
  • суммарную нагрузку от сооружения. Сюда входят вес самого фундамента, стен, крыши, остальных конструкций, а также временные нагрузки – снеговая, эксплуатационная и др. Необходимые цифры можно посмотреть в Строительных Правилах (раздел «Нагрузки и воздействия»). Снеговая зависит от региона (раздел «Строительная климатология»).

Для проектирования необходимо получить следующие данные:

  • диаметр сваи;
  • длину, т.е. глубину погружения;
  • уширение – требуется или нет;
  • характеристики арматуры;
  • количество свай и шаг между ними.



«Арктик Гидро Строй» предлагает услуги по монтажу шпунтового ограждения.
Мы оказываем полный комплекс услуг и имеем опыт реализации объектов любой сложности.

По всем вопросам звоните: 8 800 707-72-09



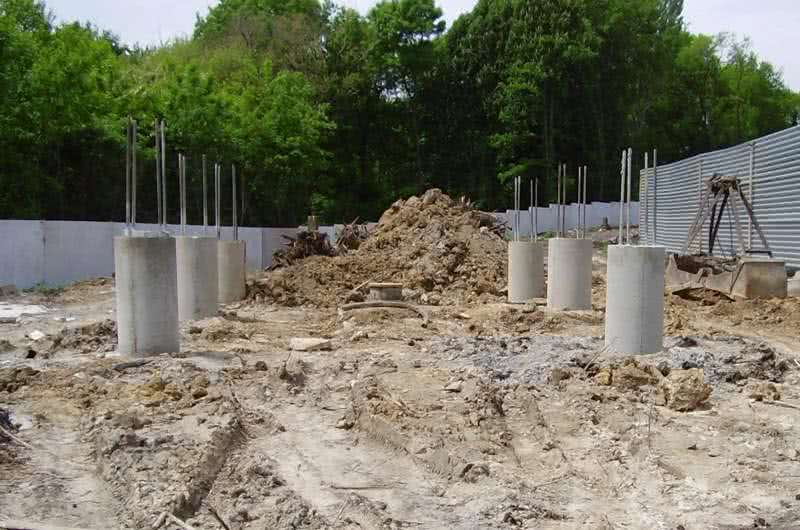

Расчет буронабивных свай в зависимости от типа грунта

Для расчета нам потребуются значения сопротивления грунта у подошвы сваи и у боковой стенки. Их можно взять из таблиц СНиП (Свайные Фундаменты). Сопротивление у основания (т/м2):

  • твердая глина с коэфф. пористости 0,5 – 90;
  • тугопластичная 0,6 – 63;
  • мягкопластичная 1,1 – 2,4;
  • плотный влажный песок – от 30 до 70 (в зависимости от фракции);
  • среднеплотный маловлажный – 30-50;
  • щебень с песком – 90;
  • гравий из осадочных пород – 45;
  • из кристаллических – 75 и т.д.

Боковое сопротивление (т/м2) зависит от состава слоя и от глубины его залегания:

  • твердая глина 0,5 метра – 2,8;
  • метр – 3,5;
  • два – 4,2;
  • три – 4,8;
  • тугопластичная – от 0,8 до 2 соответственно;
  • мягкопластичная – от 0,3 и до 0,8.

Пример расчета буронабивной сваи – какова несущая способность для разных грунтов при разных диаметрах ствола:

  • на гравелистых и крупных песках при сечении 100 мм – 275-353 кг (разница зависит от плотности грунта);
  • сечение 150 – 618-795;
  • 200 – 1099-1413;
  • 300 – 2473-3179;
  • 400 – 4396-5652;
  • 500 – 6869-8831;
  • мелкий маловлажный песок, 100 мм – 157-236;
  • 200 мм – 628-942;
  • 500 – 3925-5888;
  • водонасыщенный песок – 196-257, 785-1099, 4906-6869;
  • твердая глина – 236-471, 942-1884, 5888-11775;
  • пластичная глина – 79-236, 314-942, 1963-5888;
  • щебень, гравий – 393-471, 1884-2453, 9813-11775.

Независимо от типа грунта сваю заглубляют ниже линии промерзания минимум на 0,3 м.



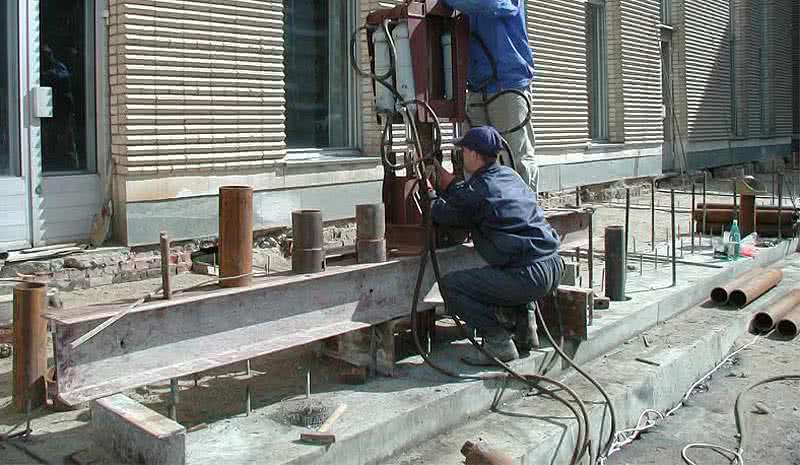

Пример расчета буронабивных свай

Основные формулы для расчета характеристик сваи:

  • Р = Р1 + Р2, где Р – общая несущая способность, Р1 – н.с. у основания, Р2 – боковая;
  • Р1 = R x 0,7 х F, где R – нормативное табличное значение н.с. грунта у основания, F – площадь основания, 0,7 – коэфф. однородности грунта;
  • Р2  = U x 0,8 х f x h, где U – периметр сечения, f – боковое сопротивление грунта, h – высота слоя грунта, 0,8 – коэфф. условий работы;
  • Q = M /  V, где Q – нагрузка на метр погонный, M – суммарная нагрузка от сооружения, V – его периметр;
  • L = P / Q, где L – максимальный промежуток между сваями.

Рекомендуемые соотношения диаметр/длина сваи есть в таблицах СП.

Приведем пример расчёта буронабивной сваи под одноэтажный дом. Условия:

  • суммарная нагрузка – 113 тонн, периметр дома – 24 м, Q = 4,7 т/м;
  • рекомендуемые параметры сваи (СП) – длина 3 м, сечение – 0,3 м;
  • грунт: верхние 2 м – тугопластичные суглинки (боковое сопротивление – 2,8 т/м2), дальше твердые глины (боковое – 4,8, у основания – 90 т/м2).

Подставляем значения в формулы:

  • U –  3,14 х 0,3 = 0,942;
  • F – 3,14 х 0,32/4 = 0,071;
  • Р1 = 0,7 х 90 х 0,071 = 4,47;
  • Р2  = 0,8 х 0,942 х (2,8 х 2 + 4,8 х 1) = 7,84;
  • Р = 12,31;
  • L = 2,62.
Важно!
Чтобы увеличить/уменьшить расстояние между сваями, придется увеличить/уменьшить сечение стержня (привести, таким образом, несущую способность в соответствие с проектной) и выполнить расчет заново.

В Строительных Правилах также указан расход материала в зависимости от сечения сваи (соотношение длина/диаметр берем из СП):

  • при сечении ствола 15 см (н.с. 1062 кг) потребуется 0,0354 кубометра бетона, 3 вертикальных прута арматуры;
  • 20 см (1884) – 0,0628 и 4;
  • 25 (2946) – 0,0982 и 4;
  • 30 (4242) – 0,1414 и 6;
  • 40 (7536) – 0.2512 и 8 и т.д.
