Буронабивной фундамент с ростверком

Строительство фундамента на буронабивных сваях с ростверком в Москве



«Арктик Гидро Строй» предлагает клиентам из Москвы и других регионов РФ недорогое и надежное основание под дом – буронабивной фундамент с ростверком.

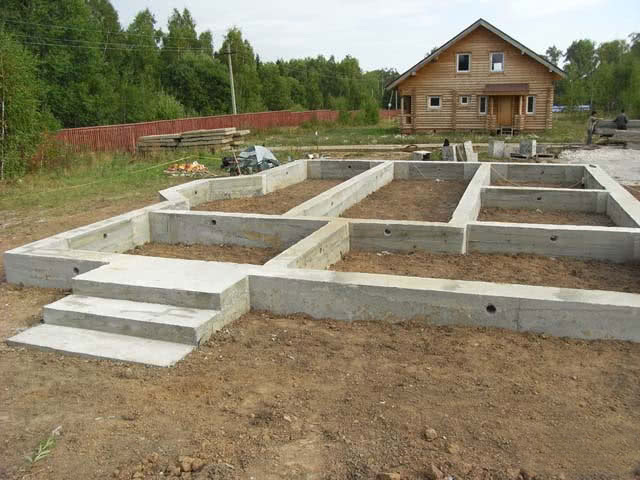

Буронабивной ростверковый фундамент

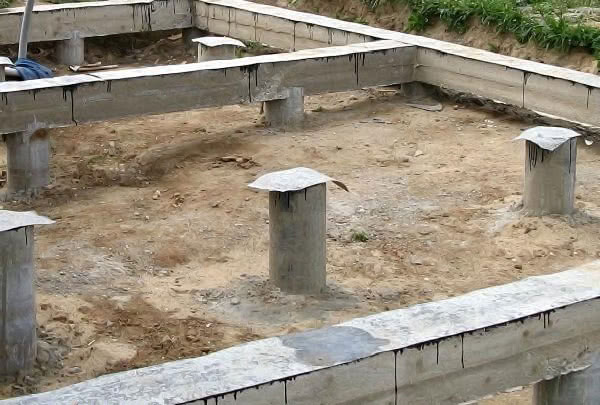

Этот тип фундамента представляет собой бетонную ленту, опирающуюся на оголовки буронабивных свай. Сваи формируются на месте работ: в пробуренные скважины опускается арматура и заливается бетон. Могут быть обычными или с уширением в области подошвы. Второй тип носит название ТИСЭ и применяется обычно на пучинистых грунтах.

Ростверк на буронабивных сваях может быть сборным и монолитным. Располагается по-разному относительно земли:

  • мелкозаглубленный;
  • повышенный (с нулевым заглублением);
  • высокий, т.е. выше уровня грунта (применяется чаще всего для ТИСЭ).

Буронабивные сваи с ростверком популярны в загородной частной застройке, но могут использоваться и под более тяжелые сооружения. Подходят для всех грунтов, кроме скальных. Оптимальны для сложных грунтов:

  • пучинистые;
  • болотистые;
  • плывуны;
  • сыпучие и т.д.

В зависимости от особенностей грунта применяются различные технологии монтажа свай:

  • обсадные трубы;
  • промывка скважины глинистым раствором;
  • с уширением или без него и т.д.

Преимущества этого типа основания:

  • универсальность в отношении грунта;
  • высокая несущая способность;
  • можно использовать на агрессивных грунтах, где металлические сваи быстро выйдут из строя из-за коррозии;
  • никаких ограничений для работы в застроенных зонах: при погружении свай отсутствуют вибрации и шум;
  • благодаря компактности бурового оборудования работать можно в тесных условиях – например, под землей;
  • устойчивость к вибрации;
  • простой монтаж (из-за отсутствия большого объема земляных работ);
  • цена на буронабивные сваи с ростверком в среднем ниже, чем на другие типы фундаментов: меньше расход бетона, нет необходимости в привлечении тяжелой копровой техники.

К недостаткам технологии следует отнести невозможность устройства полноценного подвального помещения, а также риск неравномерной просадки. Если у вас есть сомнения по поводу выбора фундамента этого типа, позвоните нашему консультанту.



Мы монтируем буронабивные сваи более 10 лет

Звоните: 8 800 707-72-09. Мы поможем вам выбрать самый подходящий и экономичный вариант изготовления буронабивного фундамента.



Расчет буронабивного фундамента с ростверком

При расчете фундамента определяющими являются следующие факторы:

  • характеристики грунта, и, в зависимости от них, несущая способность грунта;
  • суммарная нагрузка от сооружения. От нее будет зависеть необходимая несущая способность одной сваи, ростверка, фундамента в целом. Определяется как совокупность всех нагрузок: масса дома вместе с кровлей и отделочными материалами, сезонные нагрузки – снеговая и ветровая, полезная (на эксплуатируемых крышах) и т.д.

При расчете определяются:

  • глубина погружения сваи, т.е. длина бетонного стержня. Зависит от уровня промерзания почвы (любой тип свай заглубляется ниже) и расположения слоев. Если сваи без уширения, их опирают на плотный слой;
  • сечение сваи. В загородном строительстве этот параметр может варьироваться в пределах 15-40 см;
  • расстояние между буронабивными сваями в ростверке и их количество;
  • параметры ростверка.

Характеристики различных грунтов определяются по таблицам СНиП после геологической разведки на участке и изучения состава грунтов. В таблицах также можно найти соотношение между несущей способностью сваи и ее диаметром (это соотношение тоже зависит от особенностей грунтов). Есть таблицы расхода материалов в зависимости от параметров свай. А зная расход, можно определить примерную цену буронабивного фундамента с ростверком.

Остановимся подробнее на двух величинах:

  • шаг между сваями и, соответственно, количество свай;
  • ширина ростверка.

Шаг определяется по формуле I = P/A, где

  • Р – несущая способность сваи;
  • А – нагрузка на погонный метр ростверка (чтобы ее найти, нужно суммарную нагрузку от дома поделить на периметр ростверка);
  • I – шаг между сваями.

Кроме того, существует правило для определения шага в свайно-ленточном фундаменте: расстояние должно быть не больше трех диаметров сваи. На плотном устойчивом грунте его можно увеличить, но не более, чем на четверть.

Далее делим периметр на шаг и получаем количество свай. Схема составляется, начиная с самых нагруженных точек дома. Это:

  • углы, пересечения несущих стен;
  • входная группа;
  • тяжелые элементы интерьера (печь и т.д.).

Далее на план с расчетным шагом наносят места расположения рядовых свай.

Ширина монолитного мелкозаглубленного ростверка по буронабивным сваям или расположенного на уровне земли определяется по формуле В = R x М/L, где

  • R – несущая способность подстилающего грунта;
  • М – суммарная нагрузка от дома;
  • L – периметр (длина ленты);
  • B – ширина ленты.

У загородных коттеджей этот параметр обычно варьируется от 30 до 50 сантиметров.



Если на вашем объекте предполагается более сложный вариант (высокий ростверк, фундамент ТИСЭ и др.) обращайтесь в нашу компанию. Расчет произведут квалифицированные специалисты.

Технология буронабивных свай с ростверком

Порядок строительства буронабивного фундамента с ростверком:

  1. Обноска, удаление дерна, разметка мест под сваи.
  2. Бурение скважин. Если грунт рыхлый, одновременно с бурением в скважину опускают обсадную трубу. На плотном грунте укрепление стенок необязательно, а на умеренно-рыхлом для укрепления применяется промывка глинистым раствором.

  1. Погружение арматурного каркаса. Концы арматуры должны выступать из ствола сваи после заливки бетона.

  1. Заливка бетона. Если предусмотрено изъятие обсадки (так бывает не всегда, на особо нестабильных грунтах обсадную трубу оставляют в земле), трубу вынимают по мере заполнения скважины бетоном.
  2. После застывания бетона оголовки свай выравнивают по высоте.

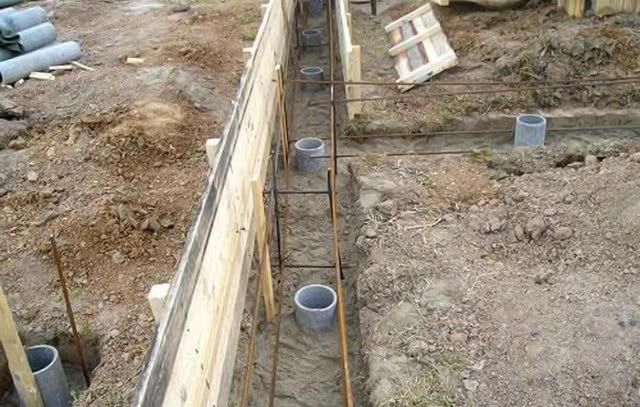

Следующий этап – устройство ростверка на буронабивных сваях. Для заглубленного ростверка:

  1. Роют траншею расчетной ширины. Глубина должна быть такой, чтобы оголовки свай возвышались над грунтом на 25-30 см.
  2. Подсыпают на дно песчаную подушку.
  3. Укладывают гидроизоляционный материал или геоткань.
  4. Устанавливают опалубку.

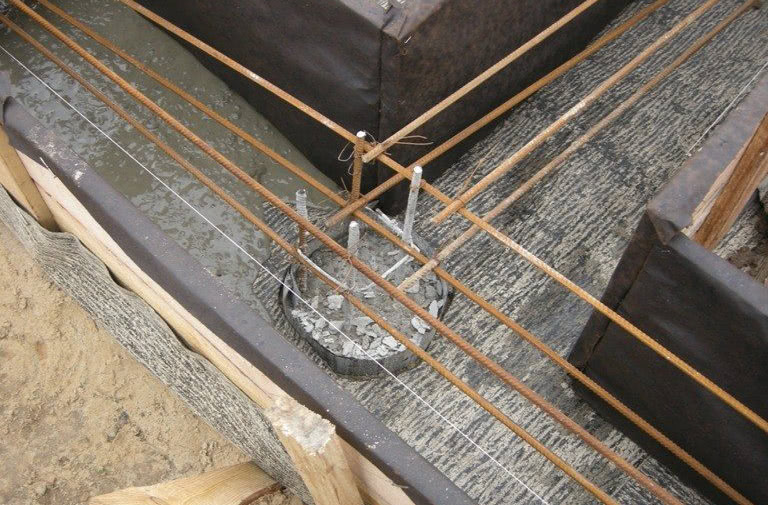

  5. Вяжут арматурный каркас. Выступающие арматурные стержни свай связывают с каркасом ростверка.
  6. Заливают бетон. После того, как он частично наберет прочность, опалубку снимают и обрабатывают готовую ленту гидроизолирующим материалом.

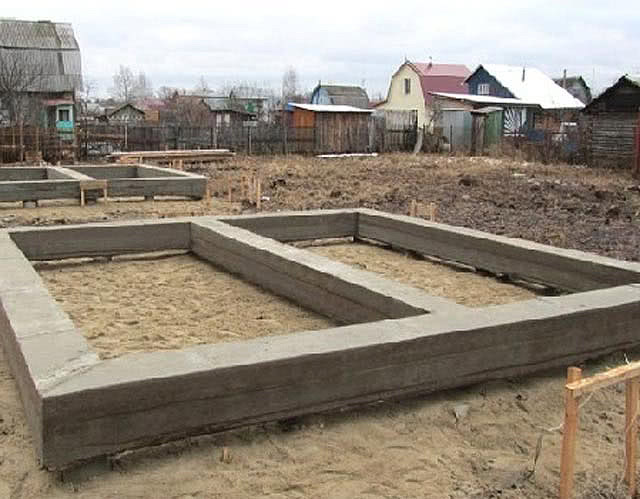

Устройство повышенного ростверка отличается от заглубленного нюансами:

  • канава полностью заполняется ПГС;
  • подложку из геотекстиля можно не использовать, но обязательно нужно перед засыпкой гидроизолировать оголовки свай.

Технология буронабивного фундамент с ростверком - СНиП

Строительство фундамента на буронабивных сваях с ростверком описано в СНиП от 2.02.03-85. Кроме того, при проектировании и монтаже учитываются рекомендации из следующих документов:

  • 11-105-97 СП – строительные и инженерные положения при возведении фундаментов;
  • 25100-2011 и 25100-82 ГОСТ – свойства грунтов, классификация и устройство фундаментов;
  • 11-02-96 СНиП, 47.13330 и 11-104 СП – условия геологических изысканий, требования и рекомендации для устройства свайных фундаментов;
  • 2.03.11-85 СНиП – устройство фундаментов под сооружения в агрессивных средах;
  • 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85 СНиП – из этих документов можно взять необходимые характеристики грунтов и материалов.



Вы можете заказать буронабивной фундамент с ростверком под ключ в нашей компании
Мы оказываем полный комплекс услуг и имеем опыт реализации объектов любой сложности. Звоните: 8 800 707-72-09



Фундамент буронабивной с ростверком – цена в Москве

Мы выполняем буронабивные работы для любых целей – фундаменты, монтаж опор ЛЭП и т.д. К вашим услугам полный цикл работ «под ключ»:

  • геологическая разведка, исследования грунтов, испытания свай;
  • проектирование;
  • обустройство стройплощадки – коммуникации, временные дороги, бытовой городок и т.д.;
  • на обводненных грунтах – водопонижение;
  • при устройстве фундамента на участке, который был застроен раньше – демонтаж старых оснований;
  • монтаж свай и заливка ростверка.

Наши преимущества:

  • доступная стоимость буронабивного фундамента с ростверком;
  • опытные специалисты;
  • бесплатные консультации;
  • качественные материалы;
  • компактная и эффективная техника;
  • сертификаты и допуски ко всем выполняемым работам;
  • быстрые сроки;
  • гарантия;
  • возможность выезда в другой регион.

Кроме устройства буронабивного фундамента с ростверком мы можем вам предложить  монтаж ограждений для котлованов, подпорных стен и гидротехнических объектов из металлошпунта.

Вы также можете купить у нас шпунты в большом ассортименте (в т.ч. с возможностью обратного выкупа), арендовать сами шпунты и технику для погружения.
