ПОСТАВКА, ПОГРУЖЕНИЕ И ИЗВЛЕЧЕНИЕ ЛЮБОГО ШПУНТА
ВИБРОПОГРУЖАТЕЛЯМИ С ОБРАТНЫМ ВЫКУПОМ
в Москве и Московской области

Забивка шпунта

работаем с любыми типами шпунтов



Предлагаем услуги забивки шпунта в Москве и других регионах России для устройства шпунтовых ограждений и подпорных стен разного назначения. Опыт работы – 25 лет.



«Арктик Гидро Строй» выполняет все работы предварительного этапа: исследования грунтов, расчет забивки шпунта, составление документации забивки шпунтовых свай, а также мониторинг возможного вреда для окружающей застройки (при этом определяется оптимальный способ погружения).



Особенности метода забивки шпунта

Фраза «забивание шпунтов» имеет два значения. Так называется погружение шпунтов вообще, а также одна из технологий погружения, ударная, при которой для забивки используется копер с молотом.

Мы предлагаем и другие методы погружения шпунта:

  • вибрационный – копер оборудуется вибропогружателем;
  • вдавливание – используется сваевдавливающая установка, создающая статичную нагрузку на шпунт, без ударов и вибрационных воздействий;
  • вибровдавливание – комбинация этих двух методов;
  • виброударный метод.

Эти технологии создают различное воздействие на грунт, степень опасности для окружающих сооружений тоже разная. Самый безопасный метод – вдавливание. Самый травматичный – ударный, в ряде случаев он вообще запрещен в черте города и на территории промышленных комплексов. Чтобы минимизировать разрушительные нагрузки от ударов или вибраций, мы используем вспомогательные технологии – подмыв, погружение шпунтов в лидерные скважины.

Кроме того, ударный метод создает высокую нагрузку на шпунт, что может привести к деформации металлоизделия. В этом отношении забивка трубного шпунта безопаснее, чем забивка шпунта Ларсена – у трубошпунтов больше масса, объем и прочность.

Способ погружения, параметры шпунтов и сваебойного оборудования определяются на стадии проектирования.



Вы можете заказать работы по забивке шпунта в нашей компании
Цена устройства шпунтового ограждения, переброски сваебойной и бурильной техники – самая низкая в регионе.

По всем вопросам звоните: 8 800 707-72-09



Какими строительными нормами и правилами (СНиП)  по забивке шпунта мы руководствуемся

В редакции 3.02.01-87 Строительных Нормативов и Правил  освещаются требования к устройству земляных сооружений, фундаментов, шпунтовых ограждений, анкерных креплений. Основные нормы забивки шпунтового ограждения:

  • использование для погружения ударной и вибрационной технологии поблизости от существующих сооружений разрешено только по результатам предварительной оценки возможного вреда для них вследствие динамических нагрузок на грунт;
  • при отказе меньше 2 мм или низкой скорости забивки шпунта применяются дополнительные меры – лидерное бурение, подмыв;
  • подмыв допускается на удалении минимум 20 метров от ближайшего сооружения;
  • на финишном этапе погружения подмыв прекращают и доводят шпунт до проектной отметки без подмыва;
  • не разрешена забивка шпунтовых свай на расстоянии меньше метра от подземных трубопроводов с рабочим давлением до 2 мегапаскалей. Свыше 2 мегапаскалей минимальное расстояние определяется с учетом предварительных исследований и обоснования решения в проекте.

Исследования влияния динамических нагрузок на основания сооружений на песках, кроме пылеватых и водонасыщенных, разрешается не проводить при расстоянии места вибропогружения шпунта от сооружения 10 метров, а забивки молотом менее 7 тонн – 15 метров.

Если забивка шпунтового ряда выполняется на меньшем расстоянии, необходим ряд мер для снижения нагрузок и уменьшения риска:

  • предварительное (лидерное) бурение;
  • уменьшение высоты подъема молота;
  • сокращение длительности кратковременного воздействия на близлежащий грунт (ближние и удаленные сваи забиваются по очереди);
  • постоянный контроль осадки сооружения и т.д.

Как забивается шпунт Ларсена на гидротехнических объектах:

  • плавучим краном и копром с водоизмещением в пределах 500 тонн – при волнении в акватории до 1 балла;
  • установками с большим водоизмещением – до 2 баллов;
  • с использованием самоподъемной платформы – до 4.

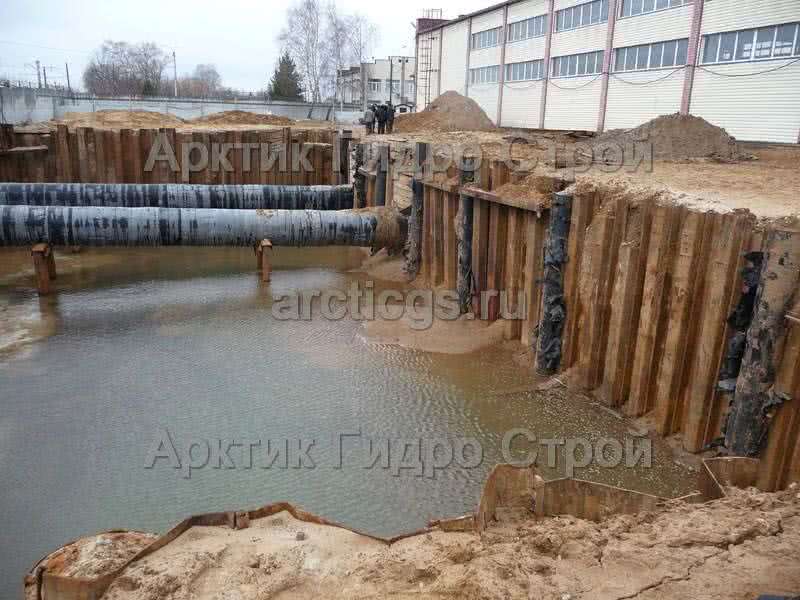

Шпунтовое ограждение котлована в Шереметьево, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»
Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»
Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»
Вибропогружение трубы и шпунтовых свай при строительстве временного моста, выполненное специалистами «АрктикГидроСтрой»



Особенности выбора техники для забивки шпунта

Копёр для забивки шпунта подбирается в соответствии с проектом с учетом следующих данных:

  • габаритные параметры, масса шпунта, длина замков и другие технические характеристики;
  • характеристики грунта – состав, толщина слоев и др.;
  • глубина погружения;
  • на воде – глубина акватории, колебания уровня зеркала, течение, волнение. А также условия погружения – с воды, с берега, временной платформы;
  • технические возможности объекта – наличие электроэнергии, подъездов и т.д.;
  • алгоритм погружения: забивка одним инструментом на всю глубину, чередование разных механизмов (основное погружение + добивка), погружение за несколько проходок предварительно набранной стенки и др.

В процессе работы возможно чередование молота с вибропогружателем (например, на большую часть глубины шпунт погружается виброметодом, а до финишной отметки добивается молотом). Забивка шпунта в тяжелых грунтах, а также в условиях существующей застройки требует дополнительного оборудования: бурильный станок для лидерных скважин, гидротехническое оборудование для подмыва и др.

Технологическая карта на забивку шпунта Ларсена

Технология забивки шпунта определяет порядок погружения и контрольные параметры этого процесса. Этапность забивки шпунта копровой установкой следующая:

  1. Завезенные шпунты в обязательном порядке проверяются на прямолинейность и исправность замков.
  2. Перед началом погружения секции шпунтов подвергаются контрольному стыкованию для проверки соосности, маркируются и размечаются несмываемой краской. Замкнутые конструкции предварительно собирают полностью.
  3. Разница уровня нижнего среза между плоскими шпунтинами не должна превышать 2 мм, между профильными – 5 мм.
  4. При забивке шпунта Ларсена в мерзлый грунт предел отрицательных рабочих температур зависит от способа погружения и марки стали. Цифра должна фигурировать в проекте.
  5. На первом этапе погружаются от 5 до 20 пробных свай (схемы забивки шпунта в плане должны быть в проекте) в разных местах стройплощадки. В процессе погружения пробных шпунтов регистрируется число ударов на метр заглубления.
  6. Если глубина забивки шпунта больше 25 метров, на последних 3 м число ударов на метр отмечается для каждой сваи.
  7. В финале забивки, а также при доводке отказ регистрируется с точностью до миллиметра.
  8. При забивке дизельным молотом одиночного действия отказ определяется как среднее между последними 10 ударами. Если молот двойного действия, отказ определяется как среднее при ударах в течение последней минуты.
  9. Если отказ больше расчетного, сваи добивают после «отдыха» в грунте (5686-78 ГОСТ). При выявлении увеличенного отказа в процессе контрольной забивки обычно назначаются статические испытания свай.
  10. Демонтаж выполняется с помощью установок, выдергивающее усилие которых в полтора раза превышает выдергивающее усилие при пробном извлечении. Стандартная скорость извлечения – 1 метр в минуту в глинистых почвах, 3 метра в минуту в песчаных.



Мы знаем всё о погружении шпунта
Опыт работы - 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва.

По всем вопросам звоните: 8 800 707-72-09



Стоимость работ по забивке шпунта Ларсена

Мы выполняем работы по забивке шпунта в Москве, а также оперативно выезжаем в другие регионы. К услугам наших заказчиков:

  • бесплатные консультации по выбору технологии погружения, марки шпунта, оборудования, наиболее экономичной формы сотрудничества;
  • услуги проектирования, расчет ограждения, при необходимости – предварительные геологические исследования и испытания свай;
  • низкие цены на шпунты и работу. Возможно приобретение материала б/у, аренда, покупка с последующим выкупом (вплоть до 80 % исходной цены);
  • качественная сваебойная техника и вспомогательное оборудование;
  • опытный персонал;
  • сертификаты СРО на все выполняемые работы;
  • высокое качество, соответствие нормативам и требованиям;
  • быстрые сроки.
Важно!

Мы устанавливаем шпунтовые стенки любого назначения:

  • ограждение участка работ – котлована, траншеи;
  • берегоукрепление, укрепление оползнеопасных склонов;
  • монтаж гидротехнических конструкций – причалов, плотин, мостов и др.;
  • устройство подземных сооружений – тоннелей, нулевых этажей, парковок;
  • монтаж коллекторов, в том числе для вредных производств, и т.д.

Мы также выполняем другие работы нулевого цикла:



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.



Выполненные работы с применением шпунта Ларсена

г. Москва, Новомосковский АO, поселение Внуковское, дер. «Рассказовка»

Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов.

06.09.2019

Спортивный комплекс теннисного клуба в составе Национального теннисного центра России

Извлечение шпунтовых ограждений при строительстве спортивного комплекса.

04.07.2021

Московская область, г. Жуковский, ул. Гагарина, д. 60А..

Проектирование и устройство шпунтового ограждения из трубы при строительстве торгового комплекса

12.08.2021

Московская область, г. Королев, ул. Подмосковная, д.7

Комплекс работ по шпунтовому ограждению котлована при строительстве многоэтажного жилого дома с парковкой

01.04.2020
