Шпунтовое ограждение котлована

работаем с любыми типами шпунтов



Производственное предприятие «Арктик Гидро Строй» специализирующееся на свайных работах, выполнит шпунтовое ограждение котлована в Москве и центральных областях РФ.

В процессе строительства на «целине» увеличивается нагрузка на грунт. Он деформируется, может «поплыть». Это приводит к повреждениям и даже иногда к полному разрушению построек, находящихся рядом.



Поэтому в черте города или в застроенной зоне при возведении новых объектов осуществляется ограждение котлованов шпунтом.

Важно!
В соответствии с 3.02.01 СНиП («Земляные сооружения») шпунтовые ограждения должны устанавливаться во всех котлованах от двух метров глубиной.

Ограждение также упрощает работу на самом объекте: предотвращает осыпание грунта и обвал стенок котлована.



Вы можете заказать работы по погружению шпунта в нашей компании
Цена устройства шпунтового ограждения котлована, переброски сваебойной и бурильной техники – самая низкая в регионе. По всем вопросам звоните: 8 800 707-72-09



Что такое ограждение котлована шпунтом?

Шпунтовое ограждение котлована (или «шпунтовая стенка») – это стенка, несущая часть которой – погруженные в землю шпунтовые сваи. Она уплотняет грунт, локализует участок ожидающихся деформаций, ограничивает их воздействие на соседние постройки.

Шпунтовые ограждения котлованов могут быть временными и постоянными – во втором случае они выполняют функцию несъемной опалубки для стен подвалов, фундаментов, цоколей. Используются в качестве водонепроницаемого барьера для грунтовых вод.

Возможные способы применения:

  • укрепление бортов котлованов под фундаменты, предотвращение осыпания стенок;
  • ограничение строительной площадки;
  • укрепление береговой линии;
  • монтаж гидротехнических объектов – плотин, набережных, дамб, причалов, мостов и др.;
  • усиление фундаментов;
  • создание герметичных резервуаров для промышленных отходов;
  • устройство очистных сооружений;
  • ограждение свалок;
  • укрепление железнодорожных путей;
  • защита подземных коммуникаций от грунтовых вод и т.д.
К сведению

Глубина котлована, при которой необходимо шпунтованное ограждение, зависит от состава грунта:

  • песок – от 1 м;
  • супеси – от 1,25;
  • глина, суглинок – от 1,5;
  • плотный грунт – от 2 м.





Виды свай для шпунтового ограждения котлованов

В процессе устройства шпунтового ограждения котлована применяются сваи:

К сведению
В современном строительстве для ограждения котлованов применяется два вида шпунтового ограждения — шпунт Ларсена и трубопшунт

Деревянные сколачивают из досок толщиной от 4 сантиметров или соединяют из брусков пазогребневым способом. Применяются при глубине погружения в пределах трех метров. Это одноразовый вариант, поскольку деревянные сваи невозможно демонтировать без повреждений.

Сложнее всего погружать сваи из железобетона. Из-за энергоемкости процесса этот вид используется только в качестве постоянного ограждения, впоследствии ж/б сваи входят в состав фундамента. Изготавливаются квадратного сечения.

Металлические можно использовать многократно (до 20 циклов). Их изготавливают из профильного металлопроката, труб, двутавров.

Важно!
Для ограждения котлованов мы используем шпунты Ларсена и трубошпунты.

Шпунт Ларсена выглядит в профиль как русская Л с закругленными нижними краями (пазогребневыми замками).

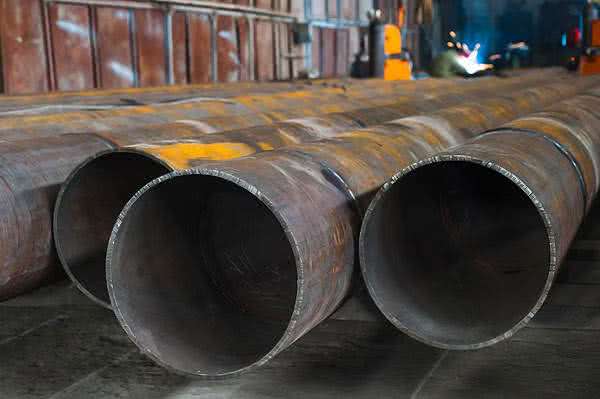

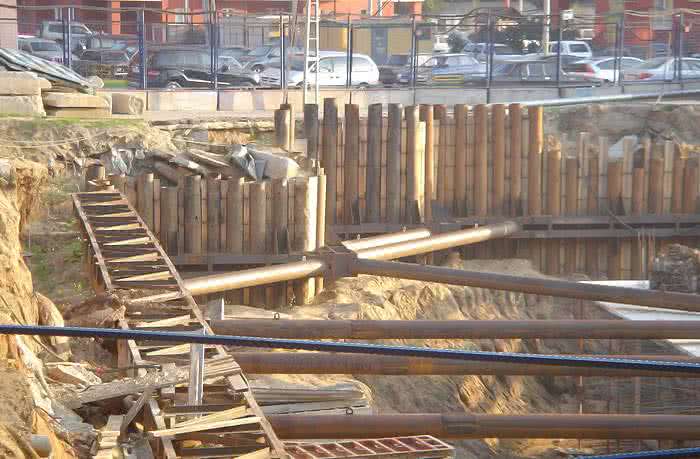

Использование трубчатых шпунтов предпочтительно на нестабильных грунтах, для которых характерны горизонтальные подвижки. В таких ситуациях устойчивости шпунта Ларсена может не хватать.

Прочность и устойчивость труб выше за счет большого сечения и толщины стенки. Как и шпунты Ларсена, трубчатые оснащаются пазогребневым замками на боковых стенках и могут соединяться в единую конструкцию.

Монтаж выполняется с помощью стальных поворотных элементов (они позволяют выполнить стенку с нужной пространственной конфигурацией).

К сведению

Марка стали, ширина, сечение, толщина, масса зависят от марки изделия:

  • Л4 (Ларсена) – сталь CTЗKП, полезная ширина 40,5 см, вес 74 кг на метр погонный;
  • Л5 – сталь 16 XГ, 42 сантиметра, 100 килограммов;
  • Л5-УМ – CTЗKП, 50 см, 114 кг;
  • LP (облегченный) – S270GP, 75, 60 кг максимум;
  • Омега (шпунт Ларсена) – 75 см, до 88 килограммов;
  • трубчатый шпунт со стенкой 0,9-1,6 см – длина 6-24 метра, сечение 53-122 см и т.д.



Мы знаем всё о шпунтовом ограждение
Опыт работы - 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва. По всем вопросам звоните: 8 800 707-72-09



Технология шпунтового ограждения котлованов

Техники погружения шпунтов:

Вдавливание

Вдавливание – способ, самый безопасный для расположенных рядом построек: постоянный контроль их состояния в процессе работ не требуется. Применяется в плотно застроенных районах, в т.ч. на рыхлых и заболоченных почвах.

Недостаток метода – громоздкое оборудование, которое транспортируется в демонтированном виде и собирается уже на месте.

Вибропогружение

Вибропогружение – достаточно универсальный способ.

Важно!
Наше вибропогружное борудование справляется практически со всеми видами шпунтов: трубы любого диаметра, двутавровые балки, шпунты Ларсена.

На песчаном водонасыщенном грунте вибрационный метод часто единственно возможный.

Но к числу самых дешевых эта технология не относится из-за использования дорогостоящей техники.

Забивка

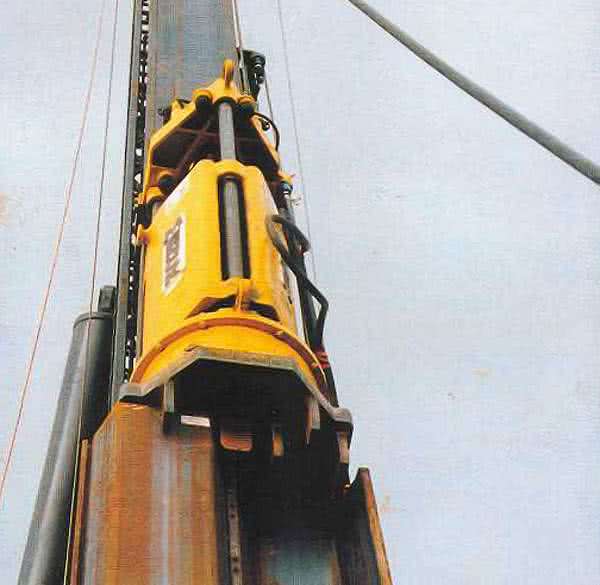

Осуществляется молотом (навесное оборудование для копровой установки), на плотных грунтах – в предварительно выполненные лидерные скважины. Ограничения для использования ударного метода – работы в районах уплотненной застройки.

При использовании технологии забивки шпунтового ограждения котлована цена самая демократичная.

К сведению
На, так называемых, легких грунтах могут использоваться комбинации вышеописанных способов. Например, изначально свая погружается виброметодом, а до нужной глубинной отметки добивается молотом.



Забивка шпунта

Подробнее

Погружение шпунта

Подробнее

Извлечение шпунта

Подробнее



Расчет шпунтового ограждения котлована

В процессе рытья котлована равновесие сил взаимодействия в грунте нарушается: при выемке грунта увеличивается давление на ограждение со стороны стенок. Чтобы стенки не разрушались, ограждение должно обладать определенными расчетными характеристиками. Устойчивость зависит от величин сил воздействия, размеров шпунта, глубины погружения, способа ограждения.

Расчет может выполняться графоаналитическим методом и числовым (по формуле). Для этого существуют специальные программы. Необходимая техническая информация (нормативы погружения, поправочные коэффициенты и др.) приведена в 3.02.01-87 СНИП.

В формуле учитываются особенности работы:

  • глубина котлована;
  • опрокидывающее давление грунта;
  • противодействие крутящему моменту;
  • давление грунта по вертикали.

Формула расчета прочности в общем виде – М1 < m/γ * M2, где

М1 – момент силы опрокидывания;

M2 – противодействие опрокидыванию;

m – коэффициент условий работы (из таблиц СНиП, для слабых грунтов – 0,7);

γ – коэффициент надежности (СНиП: 1,1 для сухого грунта, 1,2 – при высоких грунтовых водах).

Расчет выполняется по нижней точке шпунта, поскольку при давлении он будет поворачиваться (опрокидываться) относительно этой точки.

Особенности устройства ограждения

В процессе обустройства котлована его стенки крепят забиркой. Последняя состоит из металлических листов либо из обрезных досок. Впоследствии материалы забирки можно использовать в качестве опалубки при заливке подземных конструкций. Забирка водопроницаема, поэтому при высоких грунтовых водах применяется водопонижение. Для создания водонепроницаемой забирки используются шпунты Ларсена. Соединенные между собой пазогребневыми замками, они образуют цельную герметичную стенку.

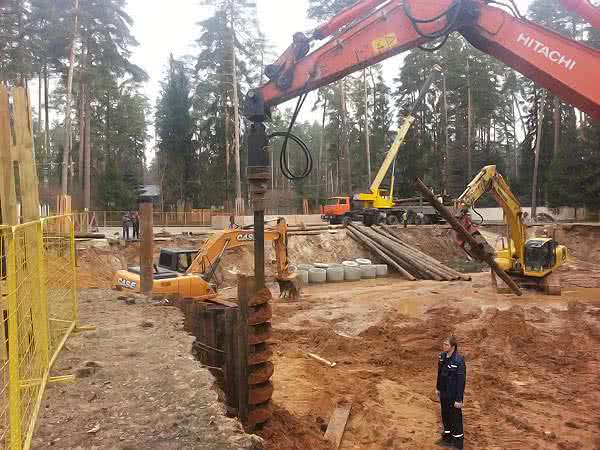

Часто перед началом возведения стенки применяется лидерное бурение. Оно снижает ударную нагрузку, необходимую для заглубления шпунта на расчетную глубину, уменьшает тем самым деформации грунта и риск разрушения других сооружений из-за ударной вибрации.

Используется в следующих случаях:

  • на грунтах с высокой плотностью, если существует риск разрушения свай из-за повышенных ударных/вибрационных нагрузок при погружении;
  • если в разрезе грунта есть песчаные слои большой толщины (от 2,5 метра), которые могут спровоцировать смещение грунта;
  • для снижения вибрационных и ударных нагрузок, чтобы минимизировать риск для расположенных поблизости построек;
  • если без предварительного бурения невозможно погрузить сваи до проектной отметки.

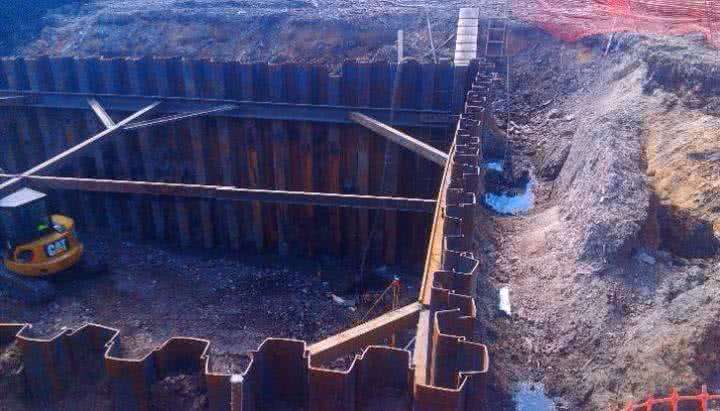

Технология распределительного пояса при ограждении котлована

Распределительный пояс (иначе обвязка) применяется для укрепления установленной стенки. Функция обвязки – равномерное распределение нагрузок между соседними сваями. Она выполняется из швеллеров или металлических балок. Устанавливается горизонтально на глубине не больше двух метров от поверхности.

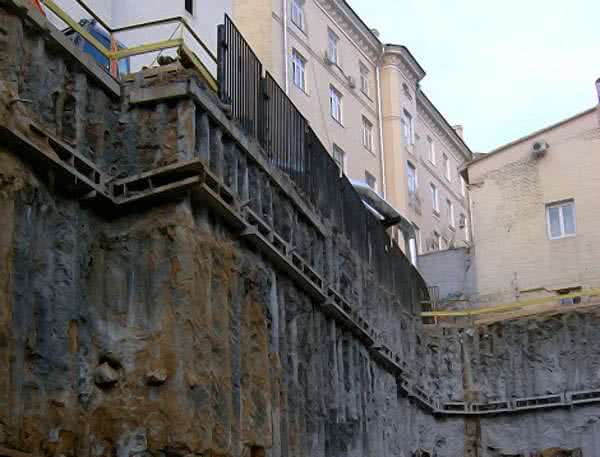

Система с анкерным креплением может быть опущена до середины глубины котлована. В случае большой глубины поясов может быть несколько на разных уровнях.

Кроме распредпоясов для ограждения конструкции используются распорки и подкосы.

Распорки располагаются горизонтально с шагом около 5 метров, распирают противоположные стенки ограждения. Их должно быть не менее четырех (в углах котлована). Подкосы устанавливают наклонно, с опорой на плиту фундамента. В отсутствие фундаментной плиты монтаж упоров может осуществляться на сваи.

В процессе укрепления стенки первой монтируют обвязку, остальное позже.

Стоимость Шпунтового ограждения котлованов

Заказать шпунтованное ограждение котлована по низким ценам можно в нашей компании «Арктик Гидро Строй».

Конечная сумма заказа зависит::
  • от числа свай, объема работы;
  • удаленности объекта;
  • сложности рельефа и условий работы.

В зависимости от ваших производственных нужд и особенностей объекта мы подберем копровую установку необходимой мощности, на колесном или гусеничном шасси. Предоставляем услуги строительным фирмам и частным застройщикам, погружаем сваи в любом количестве в рекордно быстрые сроки.



Рассчитайте массу шпунта для своего проекта
