Шпунты AU, AZ, PU, GU, AS (Arcelor)

Поставка, монтаж, обратный выкуп

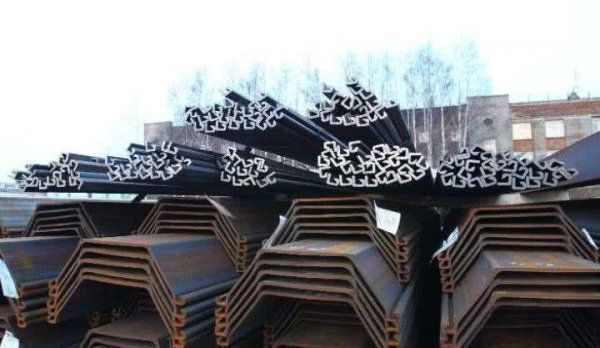

У нас можно приобрести или взять в аренду шпунты AU, AZ, PU, GU, AS (Arcelor)

Шпунты Arcelor (шпунтовые сваи) – это элементы ограждения для котлованов или подпорных стенок, устраиваемых для укрепления нестабильных склонов (стенок траншей, откосов). Шпунтовые сваи изготавливаются из стали.



Ограждения предотвращают смещения грунта и движение грунтовых вод между зоной работ и окружающим ландшафтом. Для устройства герметичных стенок шпунты по бокам оснащены пазогребневыми замками.

По окончании использования мы готовы выкупить у вас материал по цене до 80 % изначальной.





Стоимость шпунта AU 14 – AU 25

Шпунт Arcelor новый - от 72000 руб/тн

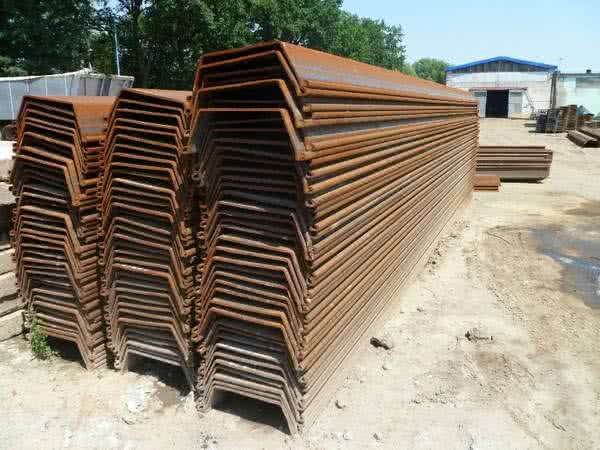

Шпунт Arcelor б/у - от 59000 руб/тн



Особенности шпунтов Arcelor

Производитель изготавливает шпунты трех видов с разной формой профиля, у каждого из которых есть свои отличительные особенности:

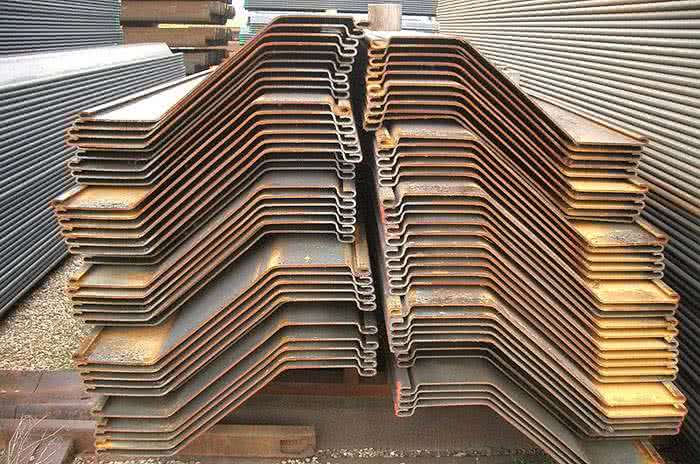

  • Z-образные (шпунт AZ 13 770 и другие модели серии AZ) имеют увеличенную ширину, что позволяет уменьшить количество замковых соединений; высокий момент инерции при уменьшенном прогибе; повышенную коррозиестойкость; оптимальное соотношение массы и момента сопротивления;



  • плоские (AS) оптимизированы для устройства замкнутых конструкций цилиндрической формы, позволяют работать при невозможности осуществления анкеровки;



  • корытообразные (несколько серий – AU, PU, GU) имеют разное количество секций. Шпунты AU отличаются большей шириной и меньшим весом, PU оснащены усиленными заплечиками.



Более 15 лет на рынке шпунтовых ограждений. Мы продаем все виды шпунта
Мы оказываем полный комплекс услуг и имеем опыт реализации шпунтовых ограждений любой сложности. Звоните: 8 800 707-72-09



Области применения и преимущества шпунта Ларсена AZ

Шпунт Ларсена AZ 13 770 и другие модели Arcelormittal применяются:

  • для укрепления строительных котлованов и траншей;
  • для укрепления береговых линий;
  • при монтаже причалов, плотин, мостов и других гидротехнических объектов;
  • для возведения подземных сооружений – тоннелей, паркингов и т.д.;
  • для укрепления оползнеопасных склонов, железнодорожных насыпей и автодорог;
  • при строительстве магистральных коммуникаций, нефте/газопроводов;
  • при устройстве коллекторов и для других аналогичных целей.

Достоинства марки:

  • высокое качество стали – прочность, стойкость к коррозии, износостойкость;
  • большой выбор моделей по форме профиля, габаритным и техническим характеристикам;
  • оптимальное сочетание габаритов, массы и прочностных характеристик;
  • простой монтаж, надежные замки усовершенствованной конструкции;
  • простота демонтажа;
  • возможность поворота стенки в процессе установки благодаря наличию фасонных элементов;
  • возможность многократного применения;
  • адекватная стоимость.



г. Москва, Новомосковский АO, поселение Внуковское, дер. «Рассказовка»

Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов.

26.06.2016

Спортивный комплекс теннисного клуба в составе Национального теннисного центра России

Извлечение шпунтовых ограждений при строительстве спортивного комплекса.

5.05.2016



Московская область, г. Жуковский, ул. Гагарина, д. 60А..

Проектирование и устройство шпунтового ограждения из трубы при строительстве торгового комплекса

02.06.2016

Московская область, г. Королев, ул. Подмосковная, д.7

Комплекс работ по шпунтовому ограждению котлована при строительстве многоэтажного жилого дома с парковкой

6.07.2016



Технические характеристики по ГОСТ

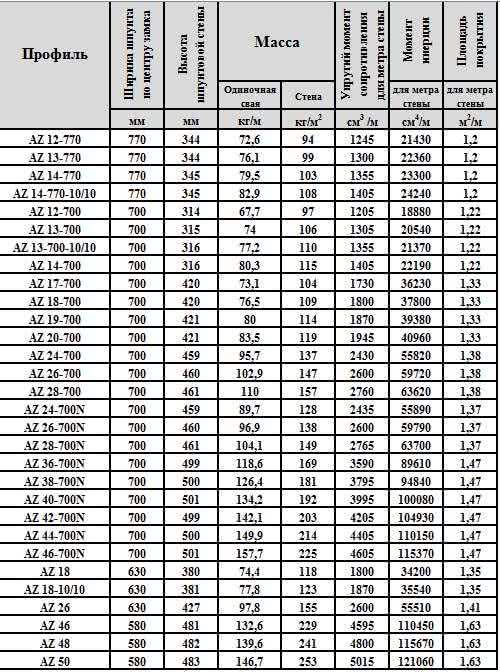

Технические характеристики шпунта AZ

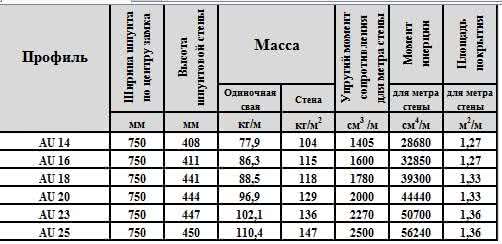

Технические характеристики шпунта AU

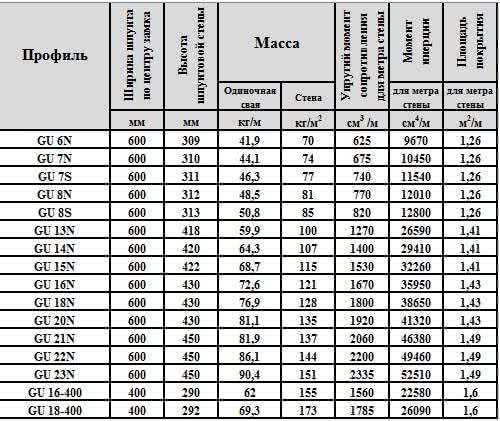

Технические характеристики шпунта GU

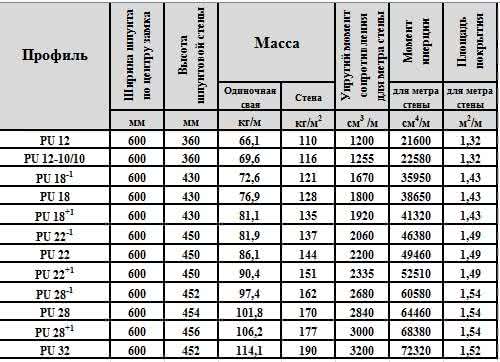

Технические характеристики шпунта PU



Приведем основные рабочие параметры наиболее востребованных моделей Arcelor.

Шпунт AU 18:

  • высота профиля – 44,1 см;
  • расстояние между осями замков – 150 см;
  • масса метра погонного – 88,5 кг;
  • квадратного – 118 килограммов;
  • момент инерции для метра шпунта – 8760 см4;
  • для метра стенки – 39300 см4;
  • момент сопротивления (метр шпунта) – 554 см3;
  • для метра стенки – 1780 см3.

Технические характеристики шпунта AZ 24 700:

  • высота профиля – 45,9 см;
  • расстояние между осями замков – 70 см;
  • масса метра погонного – 95,7 кг;
  • квадратного – 137;
  • момент инерции для метра шпунта – 55820 см4;
  • момент сопротивления – 1435 см3.

Шпунт AZ 13 770, характеристики:

  • высота профиля – 34,4 см;
  • расстояние между осями замков – 77 см;
  • масса метра погонного – 76,1 кг;
  • квадратного – 99;
  • момент инерции для метра шпунта – 22360;
  • момент сопротивления – 775 см3.

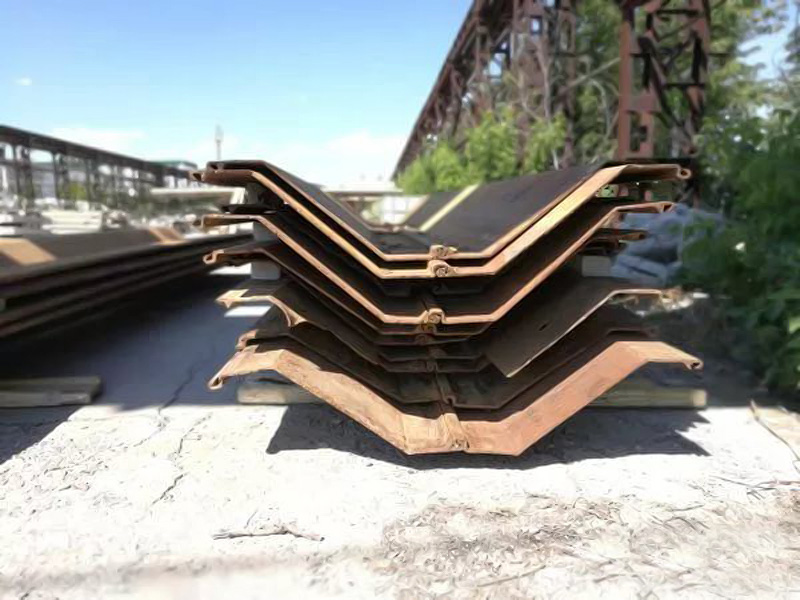

Шпунт Ларсена AZ 14 770:

  • высота профиля – 34,5 см;
  • расстояние между осями замков – 77 см;
  • масса метра погонного – 79,5 кг;
  • квадратного – 103;
  • момент инерции для метра шпунта – 23300;
  • момент сопротивления – 805 см3.

Шпунт AZ 20 700:

  • высота профиля – 42,1 см;
  • расстояние между осями замков – 70 см;
  • масса метра погонного – 83,5 кг;
  • квадратного – 119;
  • момент инерции для метра шпунта – 40960;
  • момент сопротивления – 1150 см3.

Шпунт GU 22n, характеристики:

  • высота профиля – 45 см;
  • расстояние между осями замков – 60 см;
  • масса метра погонного – 86,1 кг;
  • квадратного – 144;
  • момент инерции для метра шпунта – 49460;
  • момент сопротивления – 2200 см3.



Схема монтирования шпунтов

Схема соединения шпунтовых свай зависит от формы профиля. Любая модель оснащена замками по краям изделия. Корытообразный шпунт GU 22n или аналогичный при монтаже переворачивают относительно соседнего на 180 градусов, благодаря чему линия ограждения напоминает синусоиду: такая установка обеспечивает стенке самую высокую устойчивость.

Похожая линия получается при устройстве ограждения из Z-образного профиля, только замковые соединения приходятся не на ось готовой стенки, а на самые высокие точки синусоиды.

Плоские шпунты можно располагать под различными углами друг к другу. Это позволяет создавать ограждения криволинейной формы.

Технология устройства  ограждения

Основные технологии погружения шпунтов Ларсена:

  • забивка копровыми установками с молотом. В черте города и в районах плотной застройки метод практически не применяется, поскольку на почву передаются сильные вибрации, которые становятся причиной разрушения соседних построек;
  • вдавливание посредством сваевдавливающего оборудования. Оптимально на рыхлых и мягких грунтах. На более плотных производительность снижается;
  • виброметод с использованием вибропогружателей. Самая высокая производительность, большая скорость работ. Есть некоторые ограничения по применению в черте города (из-за вибраций). Чтобы уменьшить динамические нагрузки на грунт, мы используем лидерное бурение. Дополнительный плюс такого подхода: перед погружением шпунтов в скважины можно залить цементно-песчаный раствор, что поспособствует дополнительному укреплению стенки в грунте.
Важно!
Какая технология предпочтительна в вашем случае, наш специалист может сказать по результатам ознакомления с особенностями вашего объекта.





У нас вы можете купить, арендовать или заказать шпунтовые работы под ключ
Мы оказываем полный комплекс услуг и имеем опыт реализации объектов любой сложности. Звоните: 8 800 707-72-09



Заказ на поставку

Чтобы заказать у нас материал, сделайте звонок на контактный номер 8(495) 104-72-09 или отправьте заявку он-лайн.

К сведению
По требованию заказчика мы предъявляем сертификаты на шпунты.

Мы предлагаем:

  • новые шпунты Arcelor;
  • бывшие в употреблении;
  • купить или взять в аренду;
  • выкуп шпунта AZ 13 770 и других моделей;
  • демонтаж конструкции и самовывоз материала.

Наши услуги по погружению

Мы работаем по всей России. Кроме поставки шпунтов выполняем полностью или частично работы по устройству ограждений:

  • первичная геологическая оценка участка;
  • испытания грунтов;
  • составление проекта ограждения, сопутствующей технической документации и сметы;
  • завоз материала и подгонка техники;
  • работы по погружению шпунтов и укреплению стенки;
  • демонтаж.

Для вас:

  • маневренные импортные вибропогружатели;
  • квалифицированные рабочие;
  • в наличии все модели шпунтов в нужном количестве;
  • быстрые сроки;
  • сертификаты и допуски к работам любой степени ответственности;
  • доступные цены, много возможностей для экономии.



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-

На странице прайса можно узнать стоимость шпунта.
