Шпунт Ларсена Л5-УМ

Поставка, монтаж, обратный выкуп



Продаем и сдаем в аренду шпунт Ларсена Л5-УМ, а также производим монтаж шпунтового ограждения под ключ в Москве, в Московской области и в других районах РФ.

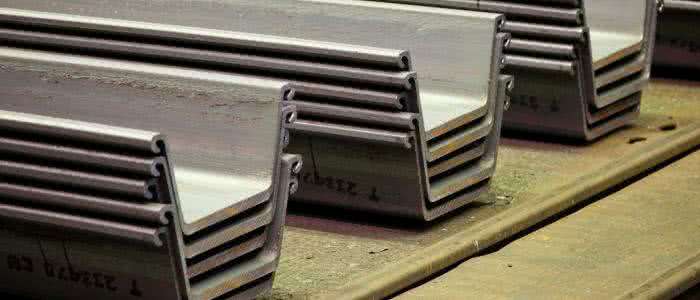

шпунт Ларсена Л5-УМ

Шпунтовая стенка – это ограждающая конструкция, выполненная из шпунтовых свай. Возводится при строительстве зданий и гидротехнических сооружений для защиты стенок котлованов от обрушения, предотвращения разрушения насыпей, береговых линий и затопления стройплощадки грунтовыми водами. Подробнее.

Шпунты – изделия из металла, железобетона, древесины либо полимерных материалов, имеющие на боковых гранях пазогребневые замки, с помощью которых отдельные сваи соединяются в цельную конструкцию. Подробнее.

Металлический шпунт Ларсена – самый распространенный вид шпунтовых свай, допускающий многократное применение.

Стоимость шпунта Л5-УМ

Шпунт Л5-УМ новый - от 58000 руб/тн . Купить

Шпунт Л5-УМ б/у - от 49000 руб/тн . Купить



Важно!
Средняя стоимость установки шпунта Ларсена по Московскому региону (цена за метр погонный):
  • Вибропогружение шпунта Ларсена и аналогов: 540 - 950 рублей за погонный метр (вниз).
  • Вибропогружение трубошпунта диаметром 219-530мм: 510-940 рублей за метр погонный (вниз).
  • Вибропогружение с лидерным бурением: дополнительно 150-350 рублей за погонный метр.
  • Забивка трубошпунта молотом: 260-480 рублей за метр погонный (в зависимости от диаметра).
  • Погружение трубошпунта в лидерные скважины: 360-670 рублей (с учетом стоимости бурения).
  • Извлечение шпунта и труб вибропогружателем: 420-580 рублей за  метр погонный.



Особенности шпунта Ларсена Л5-УМ

Ларсен 5 УМ – стальное профильное изделие корытообразной формы. Материал изготовления – углеродистая сталь классов С285 и 255, либо сталь, легированная медью, с повышенной коррозийной устойчивостью.

технические характеристики шпунта Ларсена Л5-УМ

Изделие Л5 УМ может быть мерным (от 12 до 24 метров) и немерным (начиная с 5).

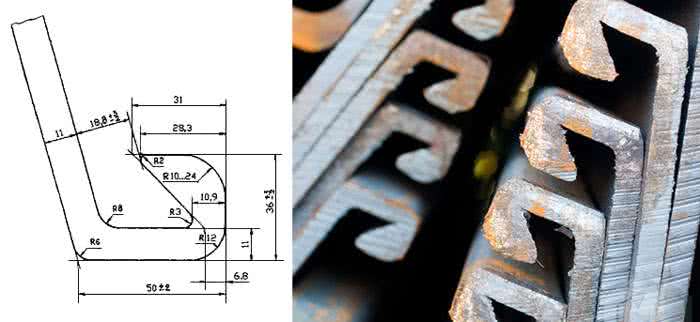

технические характеристики замка шпунта Ларсена Л5-УМ

Достоинства шпунта Ларсена марки Л5-УМ:

  • оптимальное соотношение прочностных свойств и веса Л5-УМ;
  • высокое сопротивление изгибающим нагрузкам;
  • коррозийная устойчивость;
  • простой и быстрый монтаж;
  • герметичность стенки;
  • универсальность (подходит для любого типа грунта);
  • возможность многократного использования.



Более 15 лет на рынке шпунтовых ограждений. Мы продаем все виды шпунта
Мы оказываем полный комплекс услуг и имеем опыт реализации шпунтовых ограждений любой сложности. Звоните: 8 800 707-72-09



Области применения шпунта Л5-УМ

Шпунты используются для возведения различных строительных конструкций:



г. Москва, Новомосковский АO, поселение Внуковское, дер. «Рассказовка»

Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов.

26.06.2016

Спортивный комплекс теннисного клуба в составе Национального теннисного центра России

Извлечение шпунтовых ограждений при строительстве спортивного комплекса.

5.05.2016



Московская область, г. Жуковский, ул. Гагарина, д. 60А..

Проектирование и устройство шпунтового ограждения из трубы при строительстве торгового комплекса

02.06.2016

Московская область, г. Королев, ул. Подмосковная, д.7

Комплекс работ по шпунтовому ограждению котлована при строительстве многоэтажного жилого дома с парковкой

6.07.2016



Технические характеристики шпунта Ларсена Л5-УМ

Общий ГОСТ на горячекатаный шпунтовый стальной профиль – 4781-85. Стандарт на Л5 УМ – 14-102-5-2003 ТУ.

Габаритные размеры и характеристики шпунта Л5-УМ
  • монтажная ширина: 54,3 см;
  • длина шпунта Ларсена Л5-УМ: от 5 до 24 метров;
  • высота профиля: 23,65 см;
  • ширина стенки: 34,4 см;
  • толщина стенки: 23 мм;
  • толщина наклонной полки: 11;
  • несущая способность: 906 килоньютон/метр;
  • момент сопротивления профиля: 594;
  • сопротивление стенки (1 метр): 3555;
  • момент инерции шпунта: 9560;
  • инерция стенки: 76430.

 Изделие маркируется в соответствии с 7566 ГОСТ, стандарты на испытания – 4781-85, 14019, 9454.

Важно!
Вес шпунта Ларсена Л5-УМ (один погонный метр)  - 113,9 кг. Вес одного квадратного метра - 227,8 кг.

Для сравнения:
- вес одного погонного метра шпунта Ларсена Л4 - 74 кг, а вес одного квадратного метра - 182,7 кг.
- вес одного погонного метра шпунта Ларсена Л5 - 100 кг, а вес одного квадратного метра - 216,9 кг.



Технология установки шпунта Ларсена Л5-УМ

В зависимости от условий работы на объекте погружение выполняется одним из трех методов:

При первом способе для работы используются копровые установки с дизельными или гидравлическими молотами.

копровые установки с дизельными или гидравлическими молотами

Производительность относительно высокая, стоимость работ самая низкая. Но эту технологию можно применять только вдали от жилых или промышленных объектов. В городских условиях запрещено, так как ударные вибрации передаются на грунт и могут стать причиной разрушения домов и сооружений. Еще один минус этой технологии – риск деформировать молотом сами шпунты.

Самый деликатный метод – вдавливание: полностью отсутствуют вибрация и шум. Используется в том числе и в районах с плотной застройкой. Осуществляется посредством сваевдавливающих установок.

вдавливание шпунта Ларсена У5-УМ

Может сочетаться с размывом и бурением лидерных скважин. Недостаток – производительность несколько ниже, чем у вибрационного метода.

Вибропогружение практически универсально. Выполняется вибропогружателями.

вибропогружение шпунта Ларсена У5-УМ

В условиях плотного грунта тоже может сочетаться с размывом и лидерным бурением. Эти приемы позволяют установить шпунты на уровне проектной отметки и при этом минимизировать вибрационные нагрузки на грунт и на сами сваи.

На т.н. легких грунтах погружение может выполняться комбинированным методом: сначала вибрационный, а до проектной отметки шпунты доводят молотом.

Возведение шпунтовой стенки осуществляется по проектной схеме. Сваи устанавливают по направляющим по одной или блоками по несколько штук. В обводненных условиях секцию собирают на берегу, потом переносят краном на место установки. Каждую следующую сваю разворачивают на 180 градусов по отношению к предыдущей и соединяют с ней пазогребневым замком.

лидерное бурение под шпунт Ларсена У5-УМ

В углах, при повороте стенки используются поворотные элементы.

Для улучшения герметичности стыки соседних шпунтов покрывают герметиком. Если для устройства ограждения используются сваи б/у с износившимися замками, герметик в замки помещают заранее, до соединения.



У нас вы можете купить, арендовать или заказать шпунтовые работы под ключ
Мы оказываем полный комплекс услуг и имеем опыт реализации объектов любой сложности. Звоните: 8 800 707-72-09



Как купить шпунт Ларсена Л5-УМ в нашей компании

Мы предлагаем купить шпунт Ларсена Л5-УМ. Цена шпунта Ларсена Л5-УМ – от 40 тыс. рублей за тонну.

Важно!

Мы предоставляем несколько возможностей сэкономить на устройстве ограждения:

  • взять шпунты в аренду;
  • приобрести материал б/у;
  • продать нам по окончании использования. Цена – до 80 % начальной.

Мы предоставляем скидки на большие партии товара и своим постоянным клиентам. Оказываем услуги по транспортировке материала к месту работ.

Нам также можно заказать монтаж ограждения. Выполняем все работы с нуля:

  • оценка геологических условий на объекте;
  • проектирование;
  • возведение и укрепление стенки;
  • демонтаж и вывоз шпунтов по окончании строительства.



Оформить заявку можно прямо на сайте или по телефону 8 800 707-72-09 .

Наш сотрудник перезвонит в удобное время, вы согласуете с ним предварительные условия заказа. Консультации – бесплатно. Договор мы составляем после ознакомления нашего специалиста с самим объектом и его документами.

У нас профессиональная компания с большим стажем работы. К вашим услугам:

  • импортные вибропогружатели на экскаваторном шасси;
  • все виды шпунтов всегда в наличии;
  • опытные специалисты;
  • предельно быстрые сроки;
  • допуск к работам на особо ответственных объектах.



Рассчитайте массу шпунта для своего проекта

1

Выберите шпунт

Название
Масса,
кг/м2
Ширина,
мм
AZ 12-770
72,6
770
AZ 13-770
76,1
770
AZ 14-770
79,5
770
AZ 14-770-10/10
82,9
770
AZ 12-700
67,7
700
AZ 13-700
74,0
700
AZ 13-700-10/10
77,2
700
AZ 14-700
80,3
700
AZ 17-700
73,1
700
AZ 18-700
76,5
700
AZ 19-700
80,0
700
AZ 20-700
83,5
700
AZ 24-700
95,7
700
AZ 26-700
102,9
700
AZ 28-700
110,0
700
AZ 24-700N
89,7
700
AZ 26-700N
96,9
700
AZ 28-700N
104,1
700
AZ 36-700N
118,6
700
AZ 38-700N
126,4
700
AZ 40-700N
134,2
700
AZ 42-700N
142,1
700
AZ 44-700N
149,9
700
AZ 46-700N
157,7
700
AZ 18
74,4
630
AZ 18-10/10
77,8
630
AZ 26
97,8
630
AZ 46
132,6
580
AZ 48
139,6
580
AZ 50
146,7
580
AU 14
77,9
750
AU 16
86,3
750
AU 18
88,5
750
AU 20
96,9
750
AU 23
102,1
750
AU 25
110,4
750
PU 12
66,1
600
PU 12-10/10
69,6
600
PU 18
76,9
600
PU 22
86,1
600
PU 28
101,8
600
PU 32
114,1
600
GU 6N
41,9
600
GU 7N
44,1
600
GU 7S
46,3
600
GU 8N
48,5
600
GU 8S
50,8
600
GU 13N
59,9
600
GU 14N
64,3
600
GU 15N
68,7
600
GU 16N
72,6
600
GU 18N
76,9
600
GU 20N
81,1
600
GU 21N
81,9
600
GU 22N
86,1
600
GU 23N
90,4
600
GU 16-400
62,0
400
GU 18-400
69,3
400
llln
62.2
400
VL 504A
63.5
500
VL 504
66.6
500
VL 504K
70.3
500
VL 507A
92.3
500
VL 601
46.3
600
VL 601K
48.5
600
VL 602A
51.3
600
VL 602
53.4
600
VL 602K
55.4
600
VL 603A
61.5
600
VL 603
64.2
600
VL 603K
67.8
600
VL 603Z
72.1
600
VL 603Z11
78.6
600
VL 604A
71.0
600
VL 604
73.1
600
VL 604K
75.2
600
VL 604Z
79.5
600
VL 604D
74.7
600
VL 604E
80.2
600
VL 605A
76.5
600
VL 605
82.1
600
VL 605K
85.7
600
VL 606A
85.4
600
VL 606
93.9
600
VL 606K
96.2
600
Л5УМ
113.9
506
2

Длина шпунта, м

3

Периметр, м

Результаты

Шпунт -
Масса, кг/м2 -
Ширина, мм -
Длина, м -
Периметр, м -

Масса шпунта, т

-
